Мини HD-SDIПокончено.Расширитель волокон
Мини HD-SDIПокончено.Обзор удлинителя волокон

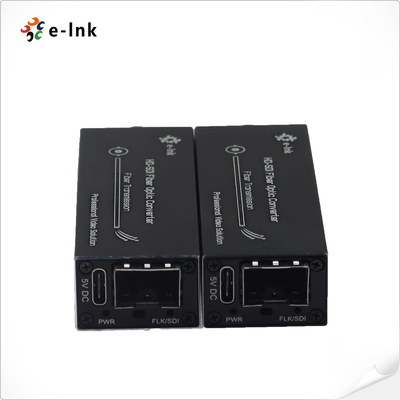

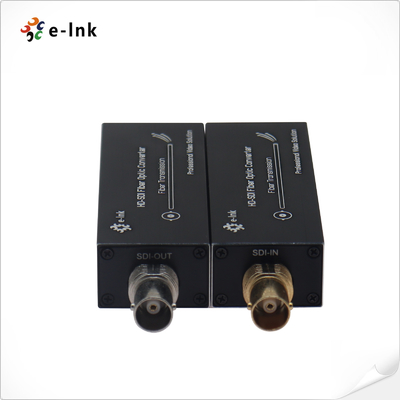

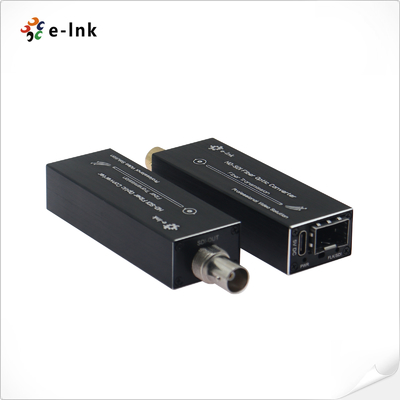

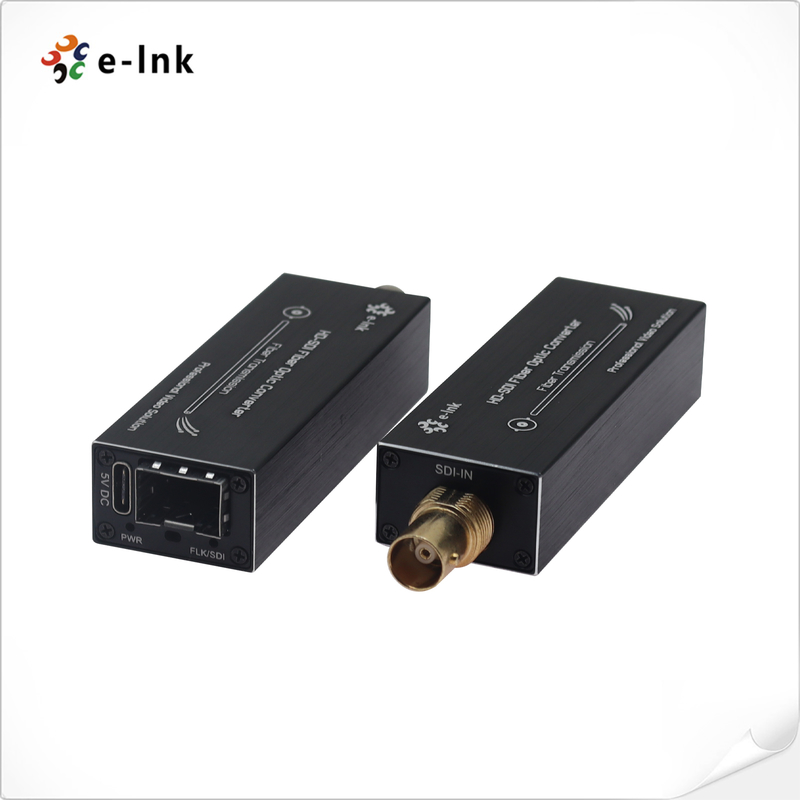

ВLNK-MHDСерияМини HD-SDI Fiber Extenderспособствует качественной передаче
1-канальное HD-SDI видео(с встроенным звуком) по оптическому кабелю, обеспечивающему надежную дистанционную передачу
Этот компактный и легкий комплект преобразователя HD-SDI в волокно включаетодин передатчик
и один приемник, что делает его идеальным для бесшовной интеграции в существующие настройки.
длясистемы наблюдения,студии вещанияипрофессиональные аудиовизуальные установки.
Он обеспечивает низкую задержку, высокую пропускную способность и эффективность без помех.
Мини HD-SDIПокончено.Особенности расширителя волокон
►Каждый канал поддерживает 8-канальное встраивание аудиодля удовлетворения потребностей в многосигнальной передаче аудиосигнала
►Автоматическое выравнивание кабеляобеспечивает целостность сигнала на большие расстояния
►Функция автоматического переключения, поддерживающая скорость передачи данных от 270 Мбит/с до 1,48 Гбит/с
►Plug-and-play, совместимый с системами камер HD-SDIдля легкой установки
►Сверхдлинное расстояние передачи до 80 километров, удовлетворяющие потребностям для передачи данных на большие расстояния
►Терминал питания ввод, поддерживает горячее подключение, легкое обслуживание и замена
►Полноценная цифровая бескомпрессионная передача на уровне вещания, без потерь качества изображения и звука
►Ультраширокий оптический динамический диапазон, без необходимости ручной настройки, легко использовать
►Поддержка технологии мультиплексирования волокон WDM/CWDM/DWDMдля повышения эффективности передачи
►Дизайн широкой температуры промышленного класса (-20 °C ~ + 70 °C)адаптироваться к различным суровым условиям
Мини HD-SDIПокончено.Технические индексы расширителей
|
Интерфейс оптического волокна
|
|
Интерфейс волокна
|
Sимплексный LC
|
|
Расстояние передачи
|
550 м-20 км
|
|
Длина волны
|
1310nm/1550nm
|
|
Видео
|
|
Видеоинтерфейс
|
BNC
|
|
Видео Импеданс входа/выхода
|
75Ω
|
|
Входное/выходное напряжение видео
|
Типично: 1 Vpp, Минимальная 0,5 Втpp, максимальная 1,5 Втpp
|
|
Скорость передачи видеобит
|
Максимальная скорость 1,48 Гбит/с
|
|
Дифференциальная прибыль (10%～90% APL)
|
< 1%
|
|
Поддержка формата SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Стандарт видео SDI
|
270 Мбит/с (SD-SDI)
|
|
1.485 Гбит/с (HD-SDI)
|
|
Электрические
|
|
Адаптер питания
|
5В DCИнтерфейс типа С
|
|
Потребление энергии
|
3W
|
|
Светодиодный индикатор
|
|
SDI
|
Видео SDI
|
|
П/Т
|
Силовое питание
|
|
Механические
|
|
Размеры (LxWxH)
|
79 x27 x18 мм
|
|
Wвосемь
|
00,5 кг/пару
|
|
Корпус
|
Алюминиевый корпус
|
|
Варианты монтажа
|
Рабочий стол
|
|
Экологические
|
|
Рабочая температура
|
-20°C+70°C
|
|
Температура хранения
|
-40°C+80°C
|
|
Рабочая влажность
|
5% ~ 90% неконденсирующие
|
|
Хранение влажность
|
5% ~ 90% неконденсирующие
|
|
MTBF
|
≥100000 часов
|
Мини HD-SDIПокончено.Информация о заказе расширителя волокон
|
Модель
|
Описание
|
|
LNK-MHD-MM
|
Мини HD-SDI на волоконный конвертер, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемые парами
|
|
LNK-MHD-20
|
Мини HD-SDI на волоконный преобразователь, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемые парами
|
Мини HD-SDIПокончено.Применение расширителя волокон
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов, предусматривающиеКонсультация по продукту,
удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена сроком на три месяца и гарантия сроком на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки неисправности продукта
техническими и техногенными повреждениями, вызванными неестественными бедствиями, покупатель может непосредственно
Вы можете отправиться в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при испытании продукта, оригинальный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и обслуживанием не в соответствии с инструкцией по применению.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, направленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество.
