2G-SDI-конвертер из волокна с гигабитным Ethernet и 2Ch Backward RS485
Обзор
Преобразователь волокна LNK-12GSDI-1V2R1GE серии 12G-SDI
Этот высокопроизводительный оптоволоконный конвертер поддерживает:
- 1 канал 12G-SDI видео (с встроенным аудио)
- 1 канал Гигабитный Ethernet
- 2 канала двунаправленные данные RS485
Все сигналы передаются по одному волоконно-оптическому кабелю, с местным мониторингом через выходную петлю 12G.
Комплект E-link 12G Video over Fiber Converters включает в себя один передатчик и один приемник, совместимые
с видеоформатами высокого разрешения, включая:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Идеально подходит для профессиональной трансляции, прямых трансляций и высококачественной передачи видео на большие расстояния.
Особенности
Каждый SDI канал включает 8-канальный аудио встроенный
Интегрированные реклокерные блокировки SMPTE скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или
Разделить на 1,001 Субраты и 270 Мбит/с
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD)
Поддерживает Ethernet 1Ch 10/100/1000M
Техника WDM/CWDM/DWDM с оптическими волокнами;
Поддерживает 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.

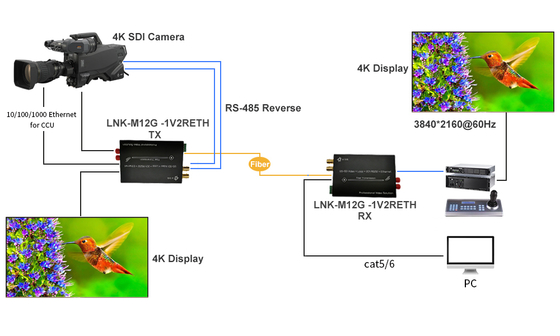

Применение
Технические индексы
| Форматы |
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо |
Совместим с DVB-ASI и AES10 (MADI) |
| Ввод |
1 x 12G-SDI на BNC |
| Выпуск |
2 x FC оптического волокна |
| 1 x 12G-SDI отключение на BNC |
| Поддерживаемое разрешение |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения |
3840*2160@60Hz |
| Спецификация входного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Тип данных |
2Ch Задним ходом RS485 |
| Пропускная способность оптической передачи |
270 МГц12 ГГц |
| Сила |
12 VDC |
| Потребление энергии |
6 Вт (максимум) |
| Размеры (LxWxH) |
117 x 80 x 24 (мм) |
| Операционная температура |
-10°C ≈ 70°C |
| Температура хранения |
-40°С ≈ 85°С |

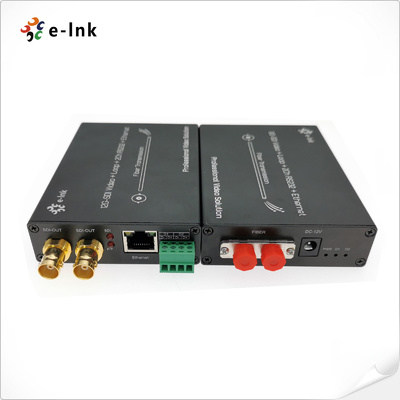

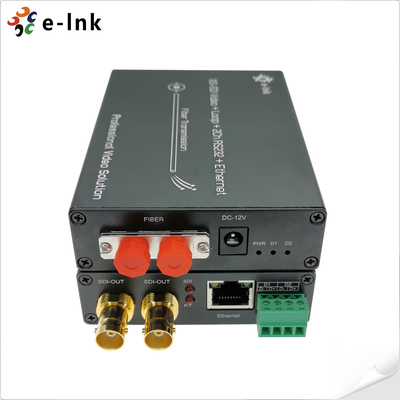

Панель
Подключение RS485
