Мини 12G-SDI на волоконный преобразователь с TallyиRS485
Обзор

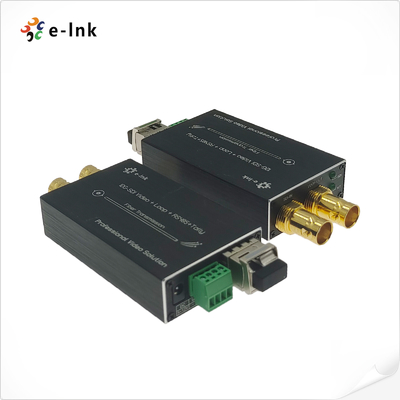

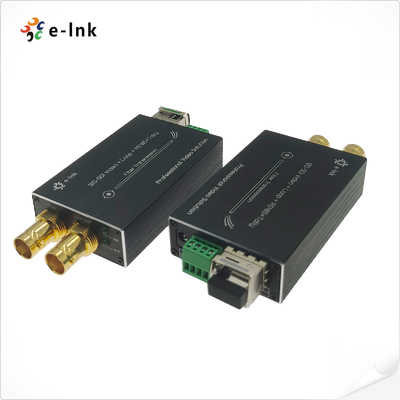

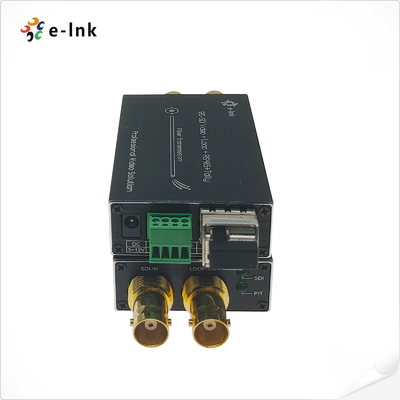

LNK-M12G-1V1T1D серия мини 12G-SDI оптоволоконный преобразователь
Этот конвертер компактных волокон поддерживает:
- 1 канал 12G-SDI видео ((с встроенным аудио)
- 1 канал Tally сигнал (для управления камерой/интеркомом)
- 1 канал двунаправленные данные RS485
Все сигналы передаются по одному волоконно-оптическому кабелю с мониторингом в режиме реального времени через петлю 12G
выход.
Комплект E-link 12G Video over Fiber Converters включает в себя один передатчик и один приемник, совместимые
с видеоформатами высокого разрешения, включая:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Этот мини-конвертер предназначен для трансляции, живого производства и профессиональных аудиовизуальных систем.
надежная передача сигнала на большие расстояния с низкой задержкой.
Особенности
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD)
Прямая совместимость с камерами 12G/6G/3G-SDI
Интегрированные реклокерные блокировки SMPTE скорости 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с или
Разделить на 1,001 Субраты и 270 Мбит/с
технология WDM/CWDM/DWDM с оптическими волокнами;
Поддерживает 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.
Поддерживает Tally и Backward RS485
Поддерживает горячую замену и горячую подключение

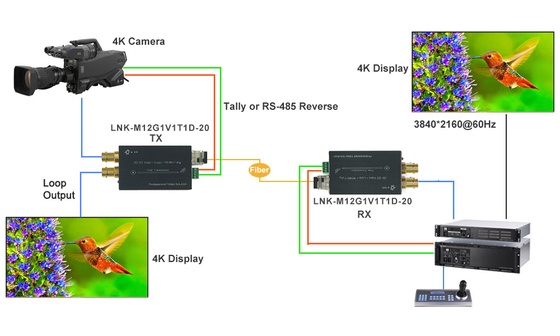

Применение
Технические индексы
| Форматы |
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо |
Совместима с DVB-ASI и AES10 (MADI) |
| Ввод |
1 x 12G-SDI на BNC |
| Выпуск |
1 x оптического волокна LC |
| 1 x 12G-SDI отключение на BNC |
| Поддерживаемое разрешение |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения |
3840*2160@60Hz |
| Спецификация входного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Тип данных |
Задним числом |
| Тип данных |
Задним ходом RS485 |
| Пропускная способность оптической передачи |
270 МГц12 ГГц |
| Сила |
5-15 VDC |
| Потребление энергии |
2 Вт (максимум) |
| Размеры (LxWxH) |
80 x 40 x 20 (мм) |
| Температура хранения |
-40°C ≈80°C |
| Операционная температура |
-40°С ≈ 85°С |
Информация о заказе
| Модель |
Описание |
| LNK-M12G-1В1Т1D-20 |
Мини-тип 12G-SDI на волоконный конвертер с Tally, Reverse RS485 и loop-out, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
