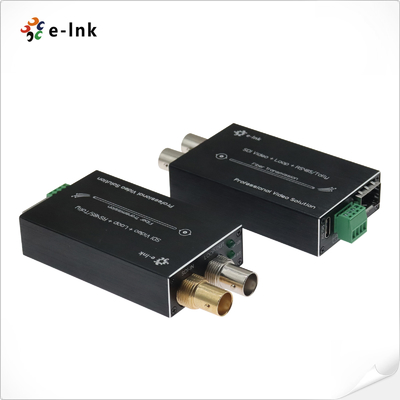

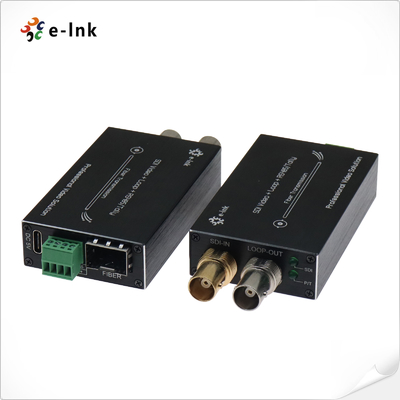

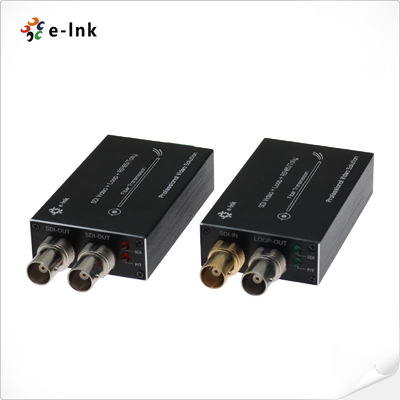

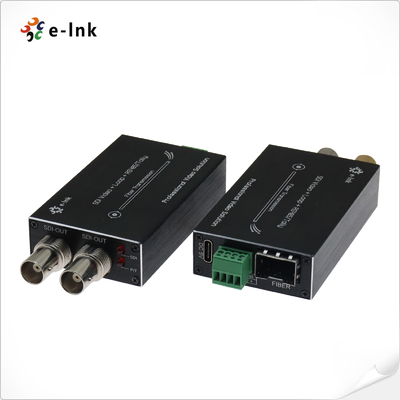

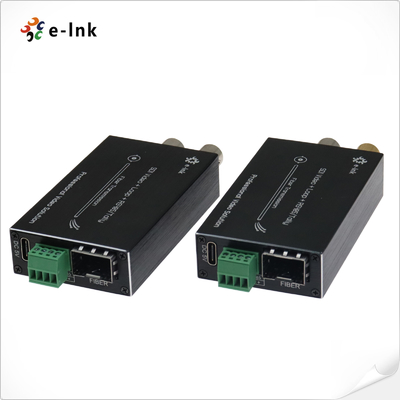

Миниатюрный преобразователь 3G-SDI в оптоволокно с Tally и реверсивным RS485
Обзор
Миниатюрный оптоволоконный преобразователь 3G/HD-SDI поддерживает 1 канал видео 3G/HD-SDI (со встроенным аудио), сигнал Tally и реверсивный сигнал RS485 через оптоволокно, а также может выводить локальный сигнал мониторинга через петлевой выход 3G/HD-SDI. Оптоволоконный видеоконвертер E-link 3G/HD-SDI включает в себя передатчик и приемник, поддерживающие передачу сигналов 1080P 3G/HD-SDI.
Особенности
• Каждый канал включает в себя 8-канальное встроенное аудио;
• Автоматическая эквализация кабеля, используемая для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
• Автоматическое восстановление синхронизации 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
• Непосредственно совместим с системами камер SDI
• Возможность передачи на большие расстояния до 80 км
• Горячая замена и горячее подключение;
• Обработка всех патологических паттернов, полностью цифровая передача вещательного уровня без сжатия;
• Светодиодная индикация состояния для контроля рабочих условий;
• Сверхширокий оптический динамический диапазон и отсутствие необходимости регулировки;
• Дополнительные длины волн CWDM 1470~1610 нм;
• Промышленный сверхширокий диапазон температур (-20℃~+70℃), адаптируемый к различным условиям;
Технические характеристикиМодельМодельМодельМодель
| Оптический интерфейс |
| Оптический интерфейс | Simplex LC |
| Дистанция передачи | 550 м - 20 км |
| Длина волны | 1310 нм / 1550 нм |
| Видео |
| Видеоинтерфейс | BNC |
| Входное/выходное сопротивление видео | 75 Ом |
| Входное/выходное напряжение видео | Типичное: 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик |
| Скорость передачи видео в битах | Макс. 3,2 Гбит/с |
| Дифференциальное усиление (10% ~ 90% APL) | <1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Стандарт видео SDI | 270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI) |
| SMPTE425M 3 Гбит/с Mapping (3G-SDI) |
| SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI) |
| Данные |
| Физический интерфейс | Промышленный стандартный винтовой клеммник |
| Тип данных | SMF |
| Поддержка частоты/скорости | Макс. 115200 бит/с для RS422
Макс. 57600 бит/с для RS485 |
| BER | <10⁻⁹Электрические параметрыАдаптер питания |
| DC 5V |
| Потребляемая мощность | <5 Вт |
| Светодиодный индикатор | SDI |
| SDI видео |
| P/T | Электропитание |
| Механические параметры | Размеры (ДхШхВ) |
| 73 x 44 x 17 мм (TX) |
| 73 x 44 x 17 мм (RX) | 185 x 132 x 100 мм (Упаковка)
Вес
75 г (TX) |
| 75 г (RX) | 450 г (Упаковка)
Корпус
Алюминиевый корпус |
| Варианты монтажа | Настольный |
| Условия эксплуатации | Рабочая температура |
| -20℃ ~ +70℃ |
| Температура хранения | -40℃ ~ +80℃ |
| Рабочая влажность | 0~95% |
| MTBF | ≥100000 часов |
| Интерфейс и светодиод | Информация для заказа |
МодельМодельМодельМодельМодельМодельМодельМодельМодельМодельМодельМодельМодельМодельМодель| LNK-M3 | G |
| -1V-MMМиниатюрный3G-SDI | в оптоволокно с Tally и реверсивным RS485 и петлевым выходом, SMF, LC оптоволоконный разъем 500 метров, включая передатчик и приемник, используются парамиLNK-M3G-1V-20 |
| 3G-SDI | в оптоволокно с Tally и реверсивным RS485 и петлевым выходом, SMF, LC оптоволоконный разъем 40 км, включая передатчик и приемник, используются парамиLNK-M3G-1V-40 |

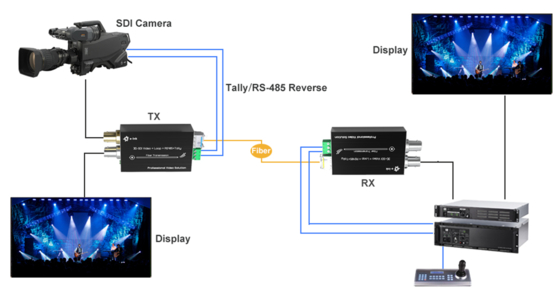

| 3G-SDI | в оптоволокно с Tally и реверсивным RS485 и петлевым выходом, SMF, LC оптоволоконный разъем 40 км, включая передатчик и приемник, используются парамиПрименение |
