HD-Удлинитель SDI видео по CAT5 / 6 Комплект
Обзор удлинителя HD-SDI видео

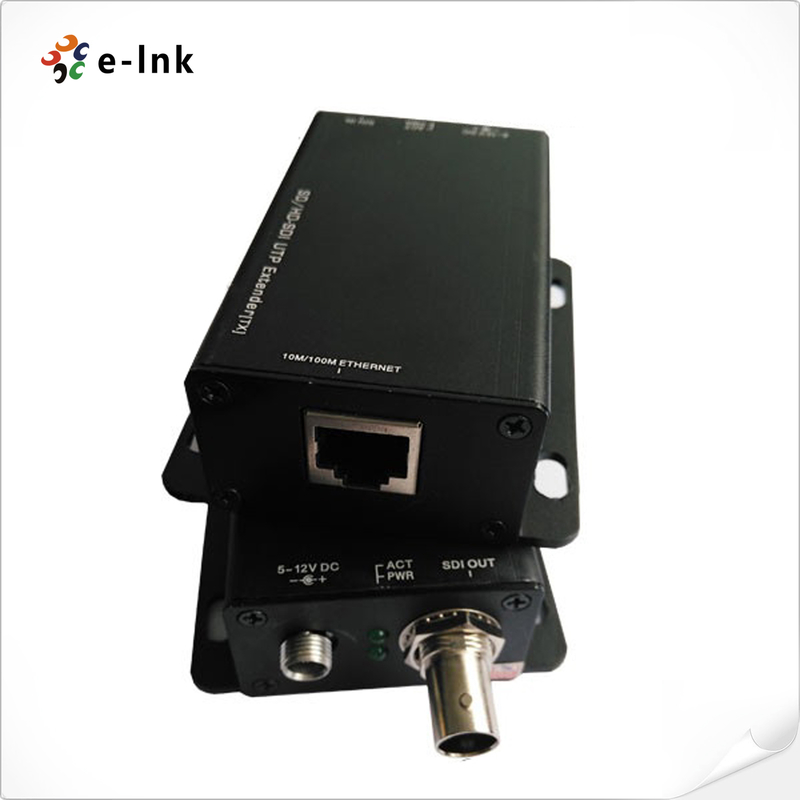

Устройство LNK-DTS050 HD-SDI Extender обеспечивает передачу высококачественного, несжатого цифрового
видео по одному кабелю CAT5e/CAT6 на расстояния до 60 метров (200 футов). С пропускной способностью
в 1.485 Гбит/с, он надежно передает HD-SDI сигналы без сжатия или шифрования, сохраняя
исходное качество видео. Это экономичное, точечное решение поддерживает встроенный звук и
данные временного кода, что делает его идеальным выбором для профессиональных вещательных сред, телевизионных
производственных объектов и высококлассных AV-систем. Его простая конструкция Plug-and-Play обеспечивает быструю
и легкую интеграцию в существующие рабочие процессы.
Особенности удлинителя HD-SDI видео
- Совместимость с SDI: Поддерживает стандарты HD-SDI и SD-SDI.
- Увеличенное расстояние передачи: До 50 м (160 футов) по кабелю CAT5e и 60 м (200 футов) по кабелю CAT6.
- Соответствие стандартам:
- SDI – SMPTE 259M-C (270 Мбит/с)
- HD-SDI – SMPTE 292M (1.485 / 1.485 ÷ 1.001 Гбит/с)
- Интеллектуальная диагностика: Светодиодные индикаторы для отображения статуса синхронизации и автоматического обнаружения SDI.
Технические характеристики удлинителя HD-SDI видео
|
Модель
|
LNK-DTS050
|
|
Тип
|
Передатчик
|
Приемник
|
|
Поддерживаемый стандарт
|
SMPTE 259M (270 Мбит/с), SMPTE 292M
|
|
Скорость
|
270 Мбит/с, 1.485 Гбит/с (автоматический выбор)
|
|
Поддержка входного формата
|
SD: 525i @ 59.94 Гц, 625i @ 50 Гц
|
|
HD: 720p @ 23.98 Гц / 24 Гц / 25 Гц / 29.97 Гц / 30 Гц
|
|
720p @ 50 Гц / 59.94 Гц / 60 Гц
|
|
1080i @ 50 Гц / 59.94 Гц / 60 Гц
|
|
1080p @ 23.98 Гц / 24 Гц / 25 Гц / 29.97 Гц / 30 Гц
|
|
@24 Гц, 1080p @25 Гц, 1080p @29.97 Гц, 1080p @30 Гц
|
|
Индикаторы
|
Питание включено (на обоих концах)
|
|
Обнаружение синхронизации (на обоих концах)
|
|
Связь между двумя устройствами работает (на обоих концах)
|
|
Разъемы
|
1x BNC 75 Ом гнездо
|
|
1x RJ45 для неэкранированной или экранированной витой пары CAT5e/6
|
|
1x разъем питания, 2,1 мм
|
|
Максимальное расстояние
|
Все разрешения
|
|
CAT5 UTP/STP: 50 м / 160 футов
|
|
CAT6 UTP/STP: 60 м / 200 футов
|
|
Источник питания
|
DC12V/1A
|
|
Потребляемая мощность
|
2,5 Вт (Tx и Rx)
|
|
Рабочая температура
|
-10°C ~ 60°C / 14°F ~ 140°F
|
|
Температура хранения
|
-30°C ~ 70°C / -22°F ~158°F
|
|
Размеры (Д*Ш*В)
|
98 x 65 x 28 мм / 3,85 x 2,55 x 1,1 дюйма
|
Применение удлинителя HD-SDI видео
Послепродажное обслуживание и гарантийная политика
Он состоит из онлайн-обслуживания клиентов и телефонного обслуживания клиентов, предоставляя консультации по продуктам,
удаленную техническую поддержку, услуги по техническому обслуживанию и приемке.
Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после проверки неисправности продукта
техниками и повреждений, вызванных не стихийными бедствиями, покупатель может напрямую
обратиться в пункт покупки для замены продуктов того же типа или продуктов с сопоставимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия: Гарантийный срок на повреждения, вызванные не стихийными бедствиями, составляет 1 год.
[Следующие обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение внутренних настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими проблемами, не связанными с продуктом, такими как дизайн, технология, производство и качество.
