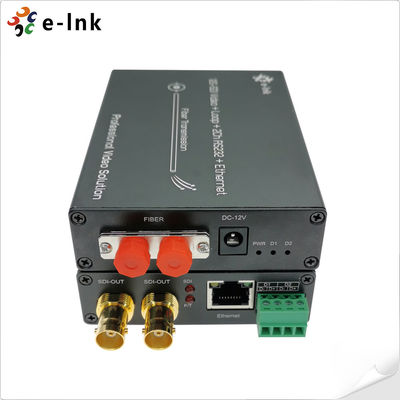

12G-SDI-конвертер для волоконного излучения с гигабитным Ethernet и 2Ch Backward RS485
Обзор расширителя SDI через волоконно-оптическое оборудование
Серия LNK-12GSDI-1V2R1GE представляет собой высокопроизводительный12G-SDI оптический приемопередатчик.
Он поддерживаетодин канал 12G-SDI видео (с встроенным аудио),один канал гигабитного Ethernet,
идва канала обратных данных RS485,передача по одному волоконно-оптическому кабелю,
позволяет осуществлять передачу на большие расстояния и обеспечивает12G-SDI локальный обходный мониторинг.
Этот продукт включаетодин передатчик и один приемник, поддерживающий различные форматы видео,
в том числеHDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i и 720P, обеспечивающий сверхвысокое разрешение
Идеально подходит для вещания, студий, спортивных мероприятий, медицинской визуализации,
видеоконференцсвязи и высокотехнологичных систем наблюдения.
SDI по оптоволоконному расширителю
- [Интеграция многоканального аудио]
Каждый SDI-канал включает в себя 8-канальную встроенную аудио возможность, поддерживающую профессиональные требования к аудиовещанию без отдельной инфраструктуры аудио кабеля.
- [Интеллектуальная оптимизация сигнала]
Обладает технологией автоматического выравнивания кабеля, которая поддерживает целостность сигнала в различных условиях кабеля, обеспечивая постоянное качество видео на протяжении всей передачи.
- [Интеграция системы камеры]
Прямая совместимость с системами камер 12G/6G/3G-SDI позволяет беспрепятственно интегрироваться в существующие среды вещания и производства.
- [Продвинутая технология волокон]
Используя технологии WDM/CWDM/DWDM волоконно-оптических с превосходным динамическим диапазоном, что позволяет бескомпрессивную передачу на уровне вещания до 80 км.
- [4K Broadcast Performance] [Продолжение трансляции]
Поддержка 4K*2K ((3840*2160@60Hz) и всех форматов HD/SD, включая 1080P, 1080I, 720P, для полной совместимости потоков работ по вещанию и производству.
SDI через оптоволоконную панель расширителя и интерфейс
Технические индексы SDI по оптоволоконным расширителям
| Форматы |
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо |
Совместим с DVB-ASI и AES10 (MADI) |
| Ввод |
1 x 12G-SDI на BNC |
| Выпуск |
2 x FC оптического волокна |
| 1 x 12G-SDI отключение на BNC |
| Поддерживаемое разрешение |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения |
3840*2160@60Hz |
| Спецификация входного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Тип данных |
2Ch Задним ходом RS485 |
| Пропускная способность оптической передачи |
270 МГц12 ГГц |
| Сила |
12 VDC |
| Потребление энергии |
6 Вт (максимум) |
| Размеры (LxWxH) |
117 x 80 x 24 (мм) |
| Операционная температура |
-10°C ≈ 70°C |
| Температура хранения |
-40°С ≈ 85°С |
Применение SDI по оптоволоконному расширителю
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов,предоставлениеКонсультация по продукту,
удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена на три месяца и гарантия на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки техническими специалистами неисправности продукта и повреждения, вызванного человеком
в результате стихийных бедствий покупатель может пойти непосредственно в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при тестировании продукта, исходный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и техническим обслуживанием не в соответствии с инструкцией по эксплуатации изделия.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество
