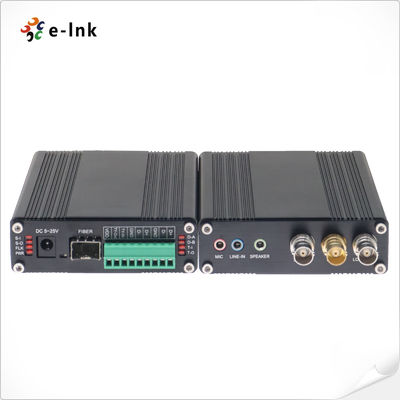

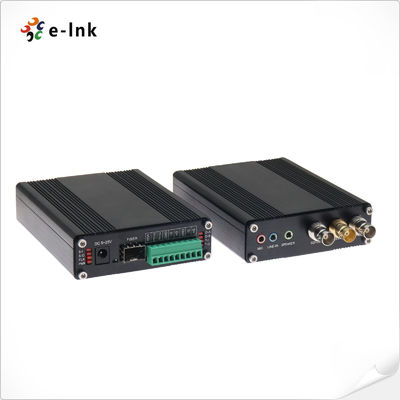

1-канальный двунаправленный 3G-SDI с петлевым выходом + 1-канальный Tally + 2-канальный двунаправленный RS485 или RS422 + 2-канальный стерео аудио + 1-канальный микрофонover Fiber Converter
SDI Fiber Extender Обзор
Серия LNK-3G-1BV1T2BD2A1M - это высокопроизводительный оптический приемопередатчик видео 3G/HD-SDI.
Он поддерживаетодноканальную двунаправленную передачу видео 3G/HD-SDI (со встроенным аудио) ,
петлевой выход видео , один сигнал Tally , двухканальные двунаправленные данные RS485/RS422 , двухканальный
внешний стерео аудио , и один микрофонный сигнал , передавая видео высокой четкости
и аудиосигналы по оптоволокну.
Эта серия включает в себя один передатчик и один приемник, поддерживающие передачу сигнала 1080P Full HD 3G/HD-SDI
, и предлагает высокую стабильность и четкое изображение.Светодиодные индикаторы состояния включены на устройстве для мониторинга рабочего состояния в реальном времени.
Применимо к: интеллектуальному мониторингу дорожного движения, системам безопасности, промышленному мониторингу
(электроэнергия, химическая промышленность, сталь, нефть, железная дорога и т. д.), военному мониторингу (склады, границы и т. д.),
кампусные сети, прямые трансляции со стадионов, передача телевизионных программ и другие сценарии передачи видео
и аудио с высокими требованиями.
SDI Fiber Extender
Особенности► 1-канальное двунаправленное видео 3G-SDI с петлевым выходом
► 1-канальный сигнал Tally
► 2-канальные двунаправленные данные RS485 или RS422
► 2-канальное стерео аудио
► 1-канальный микрофон
► Автоматическое повторное тактирование 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
► Поддержка HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► Большая дальность передачи до 20 км (SMF)
► Горячая замена и горячее подключение;
► Полностью цифровая передача вещательного уровня без сжатия;
► Промышленный уровень сверхширокого диапазона температур (-20℃~+70℃), адаптируемый к различным условиям;
SDI Fiber Extender
Панель Интерфейс оптоволокна
| Оптический интерфейс |
| Simplex LC |
Расстояние передачи |
| 0-20 км |
Длина волны |
| 1310 нм/1550 нм |
Видео |
| Видеоинтерфейс |
| BNC |
Входное/выходное сопротивление видео |
| 75Ω |
Входное/выходное напряжение видео |
| Типичное: 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик |
Скорость передачи видео |
| Макс. 3,2 Гбит/с |
Дифференциальное усиление (10%～90% APL) |
| <1% |
Поддержка формата SDI |
| 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Стандарт видео SDI |
| 270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI) |
SMPTE425M 3 Гбит/с Mapping (3G-SDI) |
| SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI) |
| Данные или Tally |
| Физический интерфейс |
| Промышленный стандартный винтовой клеммник |
Тип данных |
| RS485 (по умолчанию) или RS422 (опционально), сигнал Tally |
Поддержка частоты/скорости |
| Макс. 115200 бит/с для RS422 |
Макс. 57600 бит/с для RS485
BER
|
<10ˉ
| p>9Стерео аудио или микрофон |
|
| Аудиовход и выход |
| 3,5 мм аудио |
Аудиоформат |
| @48 кГц |
Электрические параметры |
| Адаптер питания |
| DC 5~25 В |
Потребляемая мощность |
| <5 Вт |
Светодиодный индикатор |
| P/S |
| Питание |
DAT |
| Данные |
Механические параметры |
| Размеры (ДхШхВ) |
| 120 x 105 x 28 мм |
Вес |
| 1,5 кг/пара |
Корпус |
| Алюминиевый корпус |
Варианты монтажа |
| Настенный монтаж |
Окружающая среда |
| Рабочая температура |
| -20℃～+70℃ |
Температура хранения |
| -40℃～+80℃ |
Рабочая влажность |
| 0~95% |
MTBF |
| ≥100000 часов |
SDI Fiber Extender |
Панель Модель
| Описание |
LNK-3G-1BV1T2BD2A1M |
| 1-канальный двунаправленный 3G-SDI с петлевым выходом + 1-канальный Tally + 2-канальный двунаправленный RS485 или RS422 + 2-канальное стерео аудио + 1-канальный микрофон через Fiber Converter, одномодовое волокно, LC, 20 км, включая передатчик и приемник, используется парами |
SDI Fiber Extender |
Панель Примечание:
1. To+/To- может управлять светодиодом с током 50 мА
2. TIN/TCM для подключения сигнала Tally
3. T+/R- для RS485 (по умолчанию) или RS422 (опционально)
