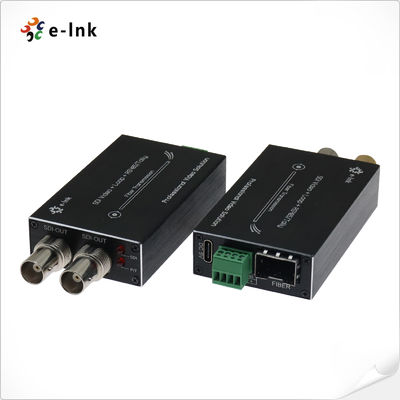

3G-SDI мини-типа на волоконный конвертер с Tally & Reverse RS485
Обзор преобразователя 3G-SDI
Mini 3G/HD-SDI преобразователь из волокон поддерживает 1 канал 3G/HD-SDI видео (с встроенным аудио), Tally сигнал и обратную передачу сигнала RS485 через оптическое волокно,и может выводить локальный сигнал мониторинга через петлю 3G/HD-SDIКонвертер E-link 3G/HD-SDI включает в себя передатчик и приемник, поддерживающий передачу сигналов 3G/HD-SDI 1080P.
Особенности микроволоконного конвертера 3G-SDI
Каждый канал включает 8-канальный аудио встроенный;
Автоматическое выравнивание кабеля, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами камер SDI
¢ Длинная передача до 80 км
️ горячая замена и горячая розетка;
- обрабатывать все патологические модели, полностью цифровую передачу на уровне некомпрессионного вещания;
∆ Указание состояния светодиода для мониторинга условий работы;
∆ сверхоптический динамический диапазон и свободный от регулировки;
¥ 1470~1610nm CWDM длины волн необязательны;
- сверхширокий диапазон температур промышленного уровня (-20°C~+70°C), адаптируемый к различным условиям;
Технические индексы микроволоконного преобразователя 3G-SDI
| Интерфейс оптического волокна |
| Интерфейс волокна |
Симплекс LC |
| Расстояние передачи |
550 м-20 км |
| Длина волны |
1310nm/1550nm |
| Видео |
| Видеоинтерфейс |
BNC |
| Импеданс ввода/вывода видео |
75Ω |
| Входное/выходное напряжение видео |
Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит |
Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) |
< 1% |
| Поддержка формата SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Стандарт видео SDI |
270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) |
| Данные |
| Физический интерфейс |
Промышленный стандартный винтовой терминал |
| Тип данных |
Счет и обратный RS485 |
| Поддержка частоты/коэффициента |
Максимум 115200 bps для RS422
Максимальная скорость 57600 bps для RS485
|
| BER |
< 10 ‰9 |
| Электрические |
| Адаптер питания |
5 В постоянного тока |
| Потребление энергии |
< 5 Вт |
| Светодиодный индикатор |
| SDI |
Видео SDI |
| П/Т |
Силовое питание |
| Механические |
| Размеры (LxWxH) |
73 x 44 x 17 мм (TX)
73 x 44 x 17 мм (RX)
185 x 132 x 100 мм (Опаковка)
|
| Вес |
75 г (TX)
75 г (RX)
450 г (пакет)
|
| Корпус |
Алюминиевый корпус |
| Варианты монтажа |
Рабочий стол |
| Экологические |
| Рабочая температура |
-20°C+70°C |
| Температура хранения |
-40°C+80°C |
| Рабочая влажность |
0~95% |
| MTBF |
≥100000 часов |

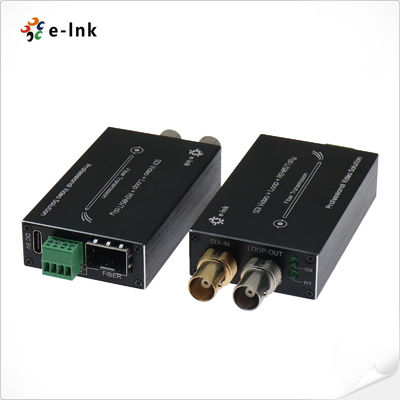

Мини 3G-SDI интерфейс преобразователя волокна и светодиод
Информация о заказах микроволоконного преобразователя 3G-SDI
| Модель |
Описание |
| LNK-M3G-1В-ММ |
Мини-тип3G-SDIна Fiber Converter сСчет и обратный RS485и выйти из цикла,ФНП, LC-волоконный разъем500 метров., включая передатчик и приемник, используемые парами |
| LNK-M3G-1V-20 |
Мини-тип3G-SDIна Fiber Converter сСчет и обратный RS485и выйти из цикла,SMF, LC-волоконный разъем20 км., включая передатчик и приемник, используемые парами |
| LNK-M3G-1V-40 |
Мини-тип3G-SDIна Fiber Converter сСчет и обратный RS485и выйти из цикла,SMF, LC-волоконный разъем40 км., включая передатчик и приемник, используемые парами |
Приложение для преобразования волокон 3G-SDI
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов,предоставлениеКонсультация по продукту,
удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена на три месяца и гарантия на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки техническими специалистами неисправности продукта и повреждения, вызванного человеком
в результате стихийных бедствий покупатель может пойти непосредственно в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при тестировании продукта, исходный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и техническим обслуживанием не в соответствии с инструкцией по эксплуатации изделия.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество.
