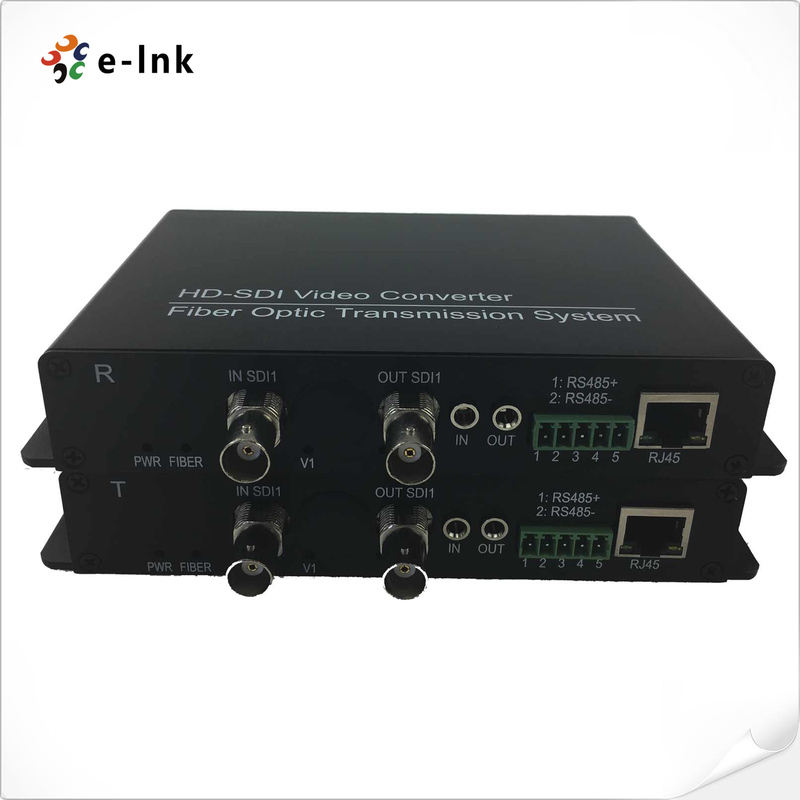

SD/HD/3G-SDI +RS485/RS422/RS232 Данные + 10/100M EthernetПреобразователь волокон
Обзор 3G-SDI оптоволоконного расширителя
E-LinkSDI/HD/3G видео цифровой оптический конвертериспользует полностью цифровую технологию гигабитных волоконных волокон
для передачи несжатых и незашифрованных SDI сигналов (с возможностью встроенного аудио)
Идеально подходит для радиовещания, наблюдения и телекоммуникаций.
и промышленного мониторинга, обеспечивает нулевое искажение и ультра HD качество с стабильной производительностью
и светодиодные индикаторы состояния для мониторинга в режиме реального времени.Управление RS485, конвертер предлагает
гибкая интеграция с транспортными системами, военной безопасностью, прямым вещанием и аудиовизуальным оборудованием стадионов.
Ключевые характеристики включают высокую стабильность, подключение к сети и надежность промышленного класса.
Особенности 3G-SDI волоконно-оптического расширителя
-
Поддерживает диапазоны длин волн 1310 нм, 1550 нм и 16 длин волн CWDM
-
соответствует стандарту ITU-T G.694.2
-
Автоматическое выравнивание кабелей для всех скоростей передачи данных ниже 3,2 Гбит/с (Belden 1694A)
-
Показатели состояния светодиодов для мониторинга условий эксплуатации в режиме реального времени
-
Поддерживает регенерацию видео для поддержания высокого качества сигнала
-
Поддержка SFP-передатчика для гибкого развертывания
-
Максимальная рабочая скорость до 3,2 Гбит/с
-
Восстановление часов, соответствующих SMPTE 292M (2,97 Гбит/с)
-
Дизайн подключения для передачи цифрового видео SD-SDI, HD-SDI и 3G-SDI
-
интерфейсы по одному волокну
-
Совместимые форматы видео SDI:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Технические индексы 3G-SDI волоконно-оптических расширителей
|
ВолокнаОптический вСсылка:
|
|
|
Интерфейс волокна
|
простыеLC
|
|
Расстояние передачи
|
550 метров.120В км(зависит от SFP-передатчика)
|
|
Длина волны
|
1310 нм /1550 нм(зависят от SFP-передатчика)
|
|
Видео
|
|
|
Видеоинтерфейс
|
BNC
|
|
Вход/выход видеоУt импеданс
|
75Ω
|
|
Входное/выходное напряжение видео
|
Типичный: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Скорость передачи видеобит
|
Максимально 3,2 Гбит/с
|
|
Дифференциальная прибыль (10%～90% APL)
|
< 1%
|
|
Стандарт видео SDI
|
270 Мбит/с (SD-SDI), 1,485 Гбит/м (HD-SDI)
SMPTE425M3Gb/s Картографирование ((3G-SDI)
SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI)
|
|
Данные
|
|
|
Физический интерфейс
|
Промышленный стандартный винтовой терминал
|
|
Тип данных
|
RS485/RS422/RS232/Манчестер
|
|
Поддержка частоты/коэффициента
|
0 ~ 400K bps
|
|
Ethernet
|
|
|
Порт
|
Коннектор 10/100 Base-T, RJ-45
|
|
Рабочий режим
|
Полный дуплекс/полудуплекс
|
|
Коэффициент данных
|
10 Мбит/с и 100 Мбит/с Ethernet (авто адаптивный)
|
|
Силовое питание
|
|
|
Адаптер питания
|
Переменное напряжение от 100-240 В до постоянного 5 В 2 А
|
|
Потребление энергии
|
3W
|
|
DУмение Размер
|
166*28*105MM
|
|
Масса на перевозке
|
1.1 кг/пару
|
|
(включают внешние адаптеры питания и упаковочную коробку)
|
|
Экологические
|
|
|
Работа Tтемпературы
|
-40°C +80°C
|
|
ХранениеТемпература
|
-40°C +85°C
|
|
Работа Влажность
|
0~95%
|
|
MTBF
|
≥100000 часов
|
Применение 3G/HD/SD-SDI оптоволоконного расширителя
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов, предусматривающиеКонсультация по продукту,
удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена сроком на три месяца и гарантия сроком на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки неисправности продукта
техническими и техногенными повреждениями, вызванными неестественными бедствиями, покупатель может непосредственно
Вы можете отправиться в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при испытании продукта, оригинальный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и обслуживанием не в соответствии с инструкцией по применению.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, направленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество.
