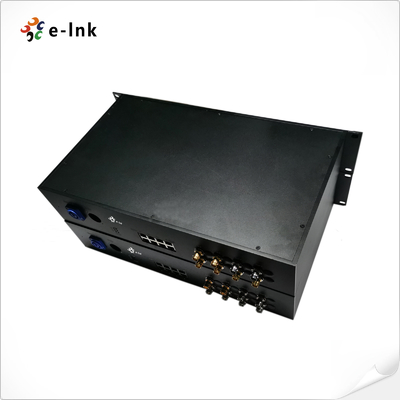

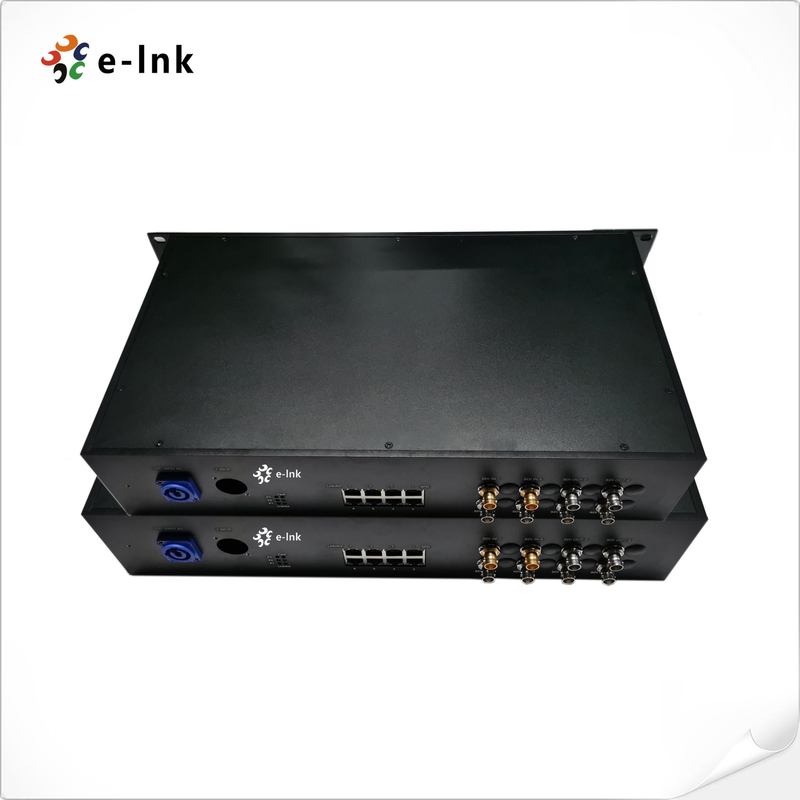

8Ch ГигабЯt PoE + 6Ch Передний 3G-SDI + 2Ch Обратный 3G-SDI волоконно-оптический расширитель
Обзор 3G-SDI оптоволоконного расширителя
ВLNK-3GSDI-6FV2BV8GPпредставляет собой высокопроизводительную оптоволоконную систему передачи, которая сочетает
8Гигабитные порты PoE (802.3af/at), 6 передних 3G-SDI каналов и 2 обратных 3G-SDI каналов
Это одноволоконное устройство.SDI (270 Мбит / с), HD-SDI (1,485 Гбит / с) и 3G-SDI (2,97 Гбит / с)
сигналыСверхнадёжные и высокоэффективные системы радиовещания, которые защищены от электромагнитных помех, обеспечивают сверхнадежную и высокоэффективную
Идеально подходит для HD-наблюдения и прямых трансляций, он распространяет передачу до 20 км
Автоматическое распознавание портов PoE интеллектуально совместимо с питанием
устройства и безопасно подключать оборудование, не являющееся PoE.
Особенности 3G-SDI волоконно-оптического расширителя
- 8-канальный гигабитный PoE + 6-канальный 3G-SDI + 2-канальный обратный
- Передача 3G-SDI по одному волокну
- Совместима сстандарты 3G-SDI, HD-SDI, SD-SDI и DVB-ASI
- Поддерживает пропускную способность от 19,4 Mb/s до 2,97 Gb/s
- Восстановление часов, соответствующих стандарту SMPTE 424M (2,97 Гбит/с)
- Полностью поддерживает основные стандарты цифрового видеотранспорта: SMPTE 424M, SMPTE 292M,
- SMPTE 259M и SMPTE 297M для форматов 3G-SDI, HD-SDI, SD-SDI и ASI соответственно
- Интегрированная система CWDMс выделенными модулями SFP для каждого пути передачи
- Автоматическое выравнивание кабеля на основе обнаруженной скорости передачи данных
- Светодиодные индикаторы для мониторинга состояния критических параметров в реальном времени
- Стандартный19 ′′ 2U подставкадизайн для легкой интеграции
Технические индексы 3G-SDI волоконно-оптических расширителей
|
Интерфейс оптического волокна
|
|
Интерфейс волокна
|
SимплексЛВ
|
|
Расстояние передачи
|
20 км.
|
|
Длина волны
|
1310nm/1550nm
|
|
Видео
|
|
Видеоинтерфейс
|
BNC
|
|
Видео Импеданс входа/выхода
|
75Ω
|
|
Входное/выходное напряжение видео
|
Типично: 1 Vpp, Минимальная 0,5 Втpp, максимальная 1,5 Втpp
|
|
Скорость передачи видеобит
|
Максимально 3,2 Гбит/с
|
|
Дифференциальная прибыль (10%～90% APL)
|
< 1%
|
|
Стандарт видео SDI
|
270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI)
|
|
SMPTE425M3Gb/s Картографирование ((3G-SDI)
|
|
SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI)
|
|
Ввод видео
|
6 канал 3G-SDI
|
|
VИдео Выпуск
|
2 канал 3G-SDI
|
|
Ethernet
|
|
Стандарты
|
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
|
|
Сила через Ethernet
|
IEEE 802.3af: PoE 48V DC, максимум 15,4 Вт, 350mA
IEEE 802.3at: PoE 48 ~ 56V DC, максимум 30 Вт, 650mA
Назначение кнопки питания: 4/5(+), 7/8(-)
|
|
Ставка даты
|
10/100/1000Мпбс
|
|
Коннектор
|
8 x RJ45
|
|
Максимальная мощность на порт
|
RJ45 Порт 1 ~ Порт8 (Максимальная мощность 30 Вт на порт)
|
|
Электрические
|
|
Вводная мощность
|
200VAC до 240VAC
|
|
Потребление энергии
|
< 15 Вт
|
|
Светодиодный индикатор
|
|
ПВР
|
Силовое питание
|
|
SDI 1 ~ 8
|
Сигнал 3G-SDI
|
|
А.КТ
|
RJ45 Сигнал Ethernet
|
|
LIНК
|
ЛСостояние чернил
|
|
Механические
|
|
Размер
|
19 ′′ 2U Rack
|
|
Wвосемь
|
11.5Килограмм/пар
|
|
Корпус
|
Металлический корпус
|
|
Варианты монтажа
|
Подставка на стойке
|
|
Экологические
|
|
Рабочая температура
|
-20°C+70°C
|
|
Температура хранения
|
-40°C+80°C
|
|
Рабочая влажность
|
0~95%
|
Информация о заказах 3G/HD/SD-SDI оптоволоконных расширителей
|
Модель
|
Описание
|
|
LNK-3GSDI-6FV2BV8GP
|
8Ch Гигабит PoE + 6Ch Вперед 3G-SDI + 2Ch Вспять 3G-SDI Волоконно-оптический расширитель, однорежимный, одноволоконный, 20 км, 19 ′′ 2U
|
Применение 3G/HD/SD-SDI оптоволоконного расширителя
