1U Rack-Mountable 8-Channel SD/HD/3G-SDI через одноволоконный расширитель CWDM без сжатия
8-канальный SD/HD/3G-SDI Обзор удлинителя волокон
ВLNK-SDI-8VСерия представляет собой профессиональный8-канальный SD/HD/3G-SDIвидео
Система передачи волоконного тока, которая облегчает передачу видео в качестве вещания

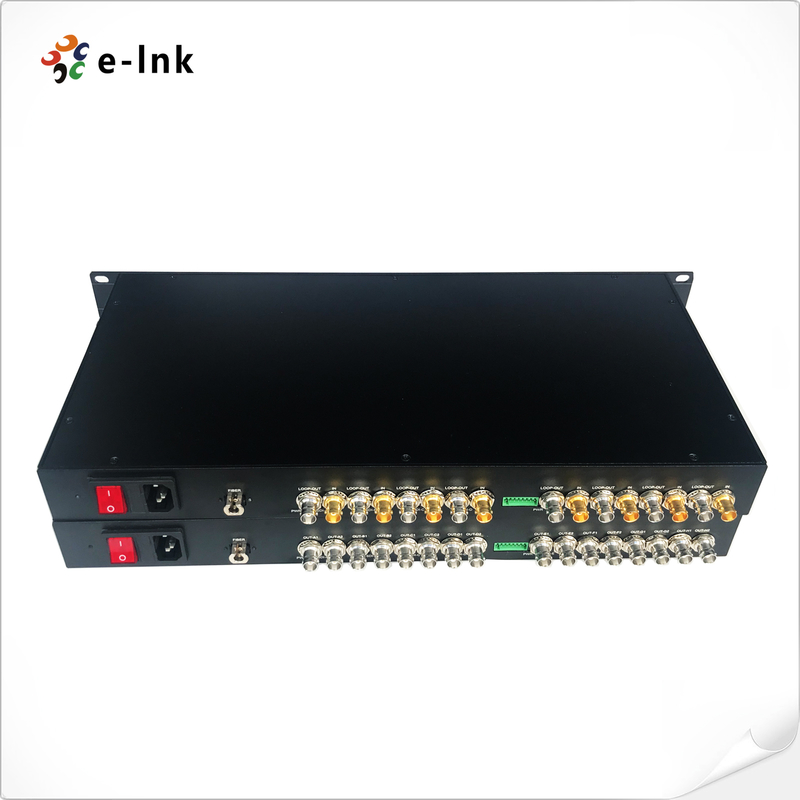

Это всеобъемлющее решение состоит из одного передатчика
и один приемник, способный поддерживать1080p 3G-SDI сигналы, в сопровождении
с встроенным аудио в качестве CD идвунаправленный RS-485передача данных.
8-канальный SD/HD/3G-SDI Расширитель волоконОсобенности
►Эффективная передача волокон:
Передает несколько каналов видео и один канал данных RS-485 одновременно по одному волокну.
►Поддержка высокоскоростной SDI:
Совместим со стандартами SD, HD и 3G-SDI, поддерживает скорость передачи данных до 3 Гбит/с на канал.
►Возможности местного мониторинга:
Обладает интегрированным выходом SDI для удобного местного видеонаблюдения.
►Выступление на большие расстояния:
Поддерживает расстояния передачи до 20 км с использованием одномодового волокна.
►Качество передачи:
Предоставляет безупречное качество видео с нулевой задержкой для профессиональных приложений.
►Профессиональный дизайн стойки:
1U - шасси, устанавливаемое на стойке, предназначенное для высокой плотности установок в профессиональных условиях.
►Многогранное применение:
Идеально подходит для студий вещания, производства живых событий, спортивных площадок и систем видеонаблюдения, требующих надежной, высокой плотности SDI видеопередачи.
8-канальный SD/HD/3G-SDI Технические индексы расширителей
|
Интерфейс оптического волокна
|
|
Интерфейс волокна
|
Sимплексный LC
|
|
Расстояние передачи
|
550 м-20 км
|
|
Длина волны
|
1310nm/1550nm
|
|
Видео
|
|
Видеоинтерфейс
|
BNC
|
|
Видео Импеданс входа/выхода
|
75Ω
|
|
Входное/выходное напряжение видео
|
Типично: 1 Vpp, Минимальная 0,5 Втpp, максимальная 1,5 Втpp
|
|
Скорость передачи видеобит
|
Максимально 3,2 Гбит/с
|
|
Дифференциальная прибыль (10%～90% APL)
|
< 1%
|
|
Поддержка формата SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Стандарт видео SDI
|
270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI)
|
|
SMPTE425M3Gb/s Картографирование ((3G-SDI)
|
|
SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI)
|
|
Данные
|
|
Физический интерфейс
|
Промышленный стандартный винтовой терминал
|
|
Тип данных
|
Обратный RS485
|
|
Поддержка частоты/коэффициента
|
Максимальная скорость 57600 bps для RS485
|
|
BER
|
< 10 ‰9
|
|
Электрические
|
|
Адаптер питания
|
AC 110~ 220 В
|
|
Потребление энергии
|
< 15W
|
|
Светодиодный индикатор
|
|
SDI A/B/C/D/E/F/G/H
|
Видео SDI
|
|
ПВР
|
Силовое питание
|
|
Механические
|
|
Размеры (LxWxH)
|
19 дюймов 1У (483 х 220 х 44,45 мм)
|
|
Wвосемь
|
7 кг/пару
|
|
Корпус
|
Алюминиевый корпус
|
|
Варианты монтажа
|
Ракамонт
|
|
Экологические
|
|
Рабочая температура
|
-20°C+70°C
|
|
Температура хранения
|
-40°C+80°C
|
|
Рабочая влажность
|
0~95%
|
|
MTBF
|
≥100000 часов
|
8-канальный SD/HD/3G-SDI Информация о заказе расширителя волокон
|
Модель
|
Описание
|
|
LNK-SDI-8V
|
19" 1U 8-ChHD-SDI Видео с Loop-out, 20 км, SM,LC, включая 1 передатчик и 1 приемник, используемые парами
|
|
LNK-SDI-8V1R
|
19" 1U 8-ChHD-SDI Видео с Loop-out + 1-Ch RS485 обратные данные, 20 км, SM,LC, включая 1 передатчик и 1 приемник, используемые парами
|
|
LNK-SDI-8V1A
|
19" 1U 8-ChHD-SDI Видео со ссылкой + 1-Ch Forward Audio, 20 км, SM,LC, включая 1 передатчик и 1 приемник, используемые парами
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI 1080p видео с замыканием, 20 км, SM,LC, включая 1 передатчик и 1 приемник, используемые парами
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI Видео 1080P с выключением + 1-Ch RS485 обратные данные, 20 км, SM,LC, включая 1 передатчик и 1 приемник, используемые парами
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI 1080p видео с замыканием + 1-Ch вперед аудио, 20 км, SM,LC, включая 1 передатчик и 1 приемник, используемые парами
|
8-канальный SD/HD/3G-SDI Применение расширителя волокон
