E-link Mini HD-SDI Fiber Converter с Tally и RS485 Loop Out
Обзор
LNK-MHD-1V Series Mini-type HD-SDI to Fiber Converter by E-link является компактным и
решение промышленного класса, предназначенное для передачи несжатого HD-SDI видео (с
встроенный аудио), сигналы Tally и обратные данные RS485 по одному оптическому волокну.
Поддерживая видео разрешения до 1080i и скорость передачи данных до 1,485Gbps, этот преобразователь
Обладает автоматическим выравниванием кабелей, мониторингом за пределами цепи и надежной производительностью
Протяженные расстояния до 20 км на однорежимном волокне.
Степень температурной толерантности (от -20 до +70°C), индикаторы состояния светодиодов,
идеально подходит для вещания,
живые события и студийные приложения, требующие надежной передачи видео в режиме реального времени по волоконному кабелю.
Особенности
Мини HD-SDI-конвертер из волоконного волокна с Tally & RS485
Поддерживает форматы 720p, 1080i, PAL/NTSC
Выход из цикла для местного мониторинга SDI
Трансмиссия до 20 км по волоконному каналу
Стабильный сигнал с автоматическим выравниванием и переклаком
Широкий диапазон температур: от -20 до +70 °C
Plug & play, компактный алюминиевый корпус
Технические индексы
|
Интерфейс оптического волокна
|
|
Интерфейс волокна
|
Sимплексный LC
|
|
Расстояние передачи
|
550 м-20 км
|
|
Длина волны
|
1310nm/1550nm
|
|
Видео
|
|
Видеоинтерфейс
|
BNC
|
|
Видео Импеданс входа/выхода
|
75Ω
|
|
Входное/выходное напряжение видео
|
Типично: 1 Vpp, Минимальная 0,5 Втpp, максимальная 1,5 Втpp
|
|
Скорость передачи видеобит
|
Максимальная скорость 1,48 Гбит/с
|
|
Дифференциальная прибыль (10%～90% APL)
|
< 1%
|
|
Поддержка формата SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Стандарт видео SDI
|
270 Мбит/с (SD-SDI)
|
|
1.485 Гбит/с (HD-SDI)
|
|
Данные
|
|
Физический интерфейс
|
Промышленный стандартный винтовой терминал
|
|
Тип данных
|
Счет& Обратный RS485
|
|
Поддержка частоты/коэффициента
|
Максимум 115200 bps для RS422
Максимальная скорость 57600 bps для RS485
|
|
BER
|
< 10 ‰9
|
|
Электрические
|
|
Адаптер питания
|
5 В постоянного тока
|
|
Потребление энергии
|
<5W
|
|
Светодиодный индикатор
|
|
SDI
|
Видео SDI
|
|
П/Т
|
Силовое питание
|
|
Механические
|
|
Размеры (LxWxH)
|
73 х 44 x17 мм (TX)
73 х 44 x17 мм (RX)
185 x132 x100 мм (Пакет)
|
|
Wвосемь
|
75 г (TX)
75 г (RX)
450 г (пакет)
|
|
Корпус
|
Алюминиевый корпус
|
|
Варианты монтажа
|
Рабочий стол
|
|
Экологические
|
|
Рабочая температура
|
-20°C+70°C
|
|
Температура хранения
|
-40°C+80°C
|
|
Рабочая влажность
|
0~95%
|
|
MTBF
|
≥100000 часов
|
Информация о заказе
|
Модель
|
Описание
|
|
LNK-MHD-1В-ММ
|
Мини-типHD- СДИна Fiber Converter сСчет&Обратный RS485 и выйти из цикла,ФНП, LC-волоконный разъем500 метров., включая передатчик и приемник, используемые парами
|
|
LNK-MHD-1В-20
|
Мини-типHD- СДИ на Fiber Converter сСчет&Обратный RS485 и выйти из цикла,SMF, LC-волоконный разъем20 км., включая передатчик и приемник, используемые парами
|
|
LNK-MHD-1В-40
|
Мини-типHD- СДИ на Fiber Converter сСчет&Обратный RS485 и выйти из цикла,SMF, LC-волоконный разъем40 км., включая передатчик и приемник, используемые парами
|

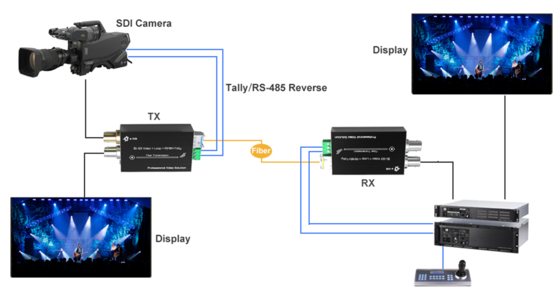

Применение

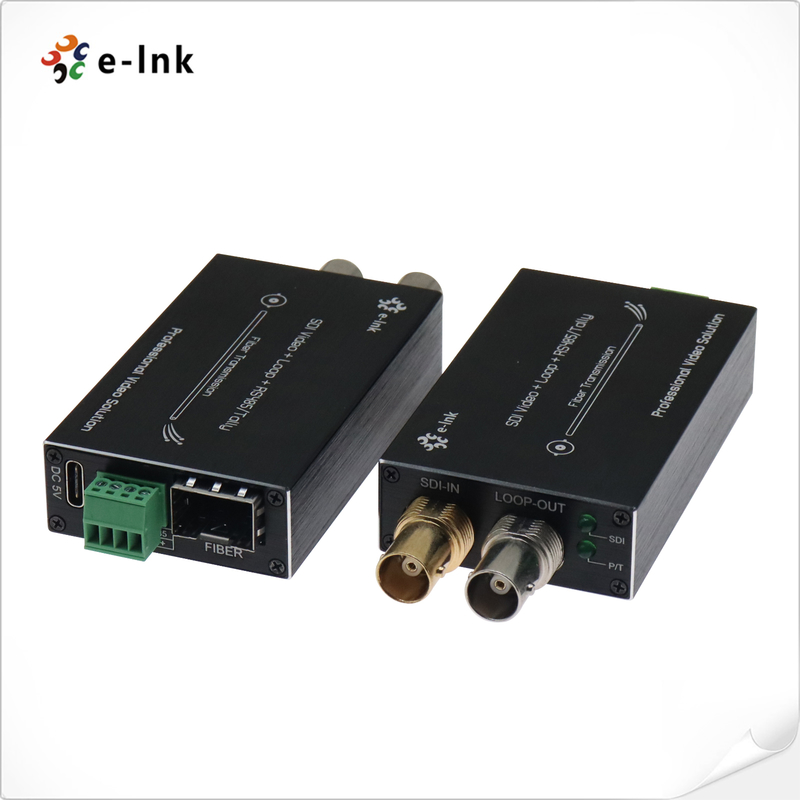

Интерфейс&LED
