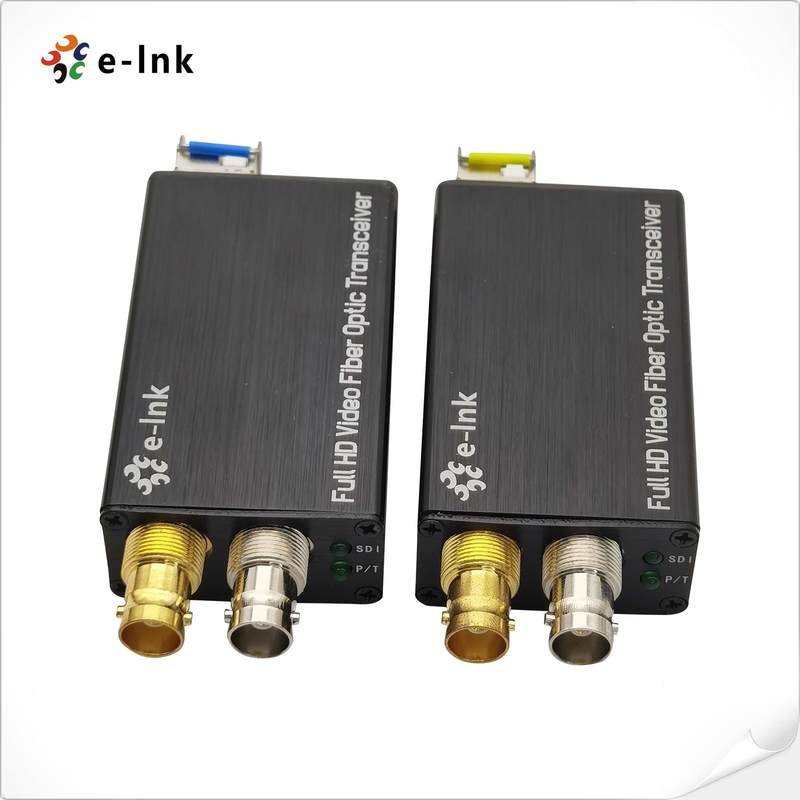

Миниатюрный двунаправленный HD/3G-SDI - волоконный преобразователь
Обзор миниатюрного двунаправленного HD/3G-SDI - волоконного преобразователя
ЭтотМиниатюрный 3G/HD-SDI - волоконный преобразовательразработан для профессиональной передачи видео, поддерживая
1-канальное двунаправленное видео 3G/HD-SDI(со встроенным аудио) по одному оптоволоконному кабелю.
Это решение включает в себя пару передатчик-приемник, обеспечиваяв режиме реального времени,без потерь,
несжатое цифровое видеовещательного качества. Он полностью поддерживает все патологические паттерны,
обеспечивая стабильную и надежную передачу сигнала длясигналов 1080P 3G/HD-SDI. Идеально подходит длясистем видеонаблюдения,
видеоконференций,прямых трансляцийи мероприятийпроизводственных приложений.
Особенности миниатюрного двунаправленного HD/3G-SDI - волоконного преобразователя
Каждый канал включает в себя4-канальноевстроенное аудио;
Автоматическая эквализация кабеля, используемая для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
Автоматическое повторное тактирование 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Непосредственно совместим ссистемами камер HD-SDI
Возможность передачи на большие расстояниядо 80 км
Горячая замена и горячее подключение;
Обработка всех патологических паттернов, полностью цифровая передача вещательного уровня без сжатия;
Светодиодная индикация состояния для контроля рабочих условий;
Супер оптический динамический диапазон и отсутствие регулировки;
Промышленный уровень сверхширокого температурного диапазона (-20℃~+70℃), адаптируемый к различным условиям;
Технические характеристики миниатюрного двунаправленного HD/3G-SDI - волоконного преобразователя
| Интерфейс оптоволокна |
| Волоконный интерфейс |
Simplex LC |
| Расстояние передачи |
0-20 км (Доступны другие расстояния) |
| Длина волны |
1310 нм/1550 нм |
| Видео |
| Видеоинтерфейс |
BNC |
| Входное/выходное сопротивление видео |
75Ω |
| Входное/выходное напряжение видео |
Типичное: 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик |
| Скорость передачи видео в битах |
Макс. 3,2 Гбит/с |
| Дифференциальное усиление (10%～90% APL) |
<1% |
| Поддержка формата SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Видеостандарт SDI |
270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI) |
| SMPTE425M 3 Гбит/с Mapping (3G-SDI) |
| Последовательный интерфейс SMPTE424M 3 Гбит/с (3G-SDI) |
| Электрические параметры |
| Адаптер питания |
DC 5~12 В |
| Потребляемая мощность |
<5 Вт |
| Светодиодный индикатор |
| SDI |
SDI видео |
| P/T |
Электропитание |
| Механические параметры |
| Размеры (ДхШхВ) |
80 x 40 x 20 мм |
| Вес |
0,8 кг/пара |
| Корпус |
Алюминиевый корпус |
| Варианты монтажа |
Настольный |
| Окружающая среда |
| Рабочая температура |
-20℃～+70℃ |
| Температура хранения |
-40℃～+80℃ |
| Рабочая влажность |
0~95% |
| MTBF |
≥100000 часов |
Информация для заказа миниатюрного двунаправленного HD/3G-SDI - волоконного преобразователя
| Модель |
Описание |
| LN K-MHD-BIMM |
Миниатюрный двунаправленный HD-SDI - волоконный преобразователь, MMF, волоконный разъем LC 500 метров, включая передатчик и приемник, используется парами |
| LNK-MHD-BI20 |
Миниатюрный двунаправленный HD-SDI - волоконный преобразователь, SMF, волоконный разъем LC 20 км, включая передатчик и приемник, используется парами |
| LNK-MHD-BI40 |
Миниатюрный двунаправленный HD-SDI - волоконный преобразователь, SMF, волоконный разъем LC 40 км, включая передатчик и приемник, используется парами |
Применение миниатюрного двунаправленного HD/3G-SDI - волоконного преобразователя
Миниатюрный двунаправленный HD/3G-SDI - волоконный преобразовательПанель и интерфейс
Политика послепродажного обслуживания и гарантии
Он состоит из онлайн-обслуживания клиентов и телефонного обслуживания клиентов, предоставляя
консультации по продуктам, удаленную техническую поддержку, услуги по техническому обслуживанию и приемке.
Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после тестирования неисправности продукта
техниками и повреждений, вызванных не стихийными бедствиями, покупатель может напрямую
обратиться в пункт покупки для замены продуктов того же типа или продуктов со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия: Повреждения, вызванные не стихийными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Следующие обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение встроенных настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими проблемами, не связанными с продуктом, такими как дизайн, технология, производство и качество.
