Мини-тип 3G-SDI на волоконный преобразователь с Tally & Reverse RS485 по выходу 3G/HD-SDI

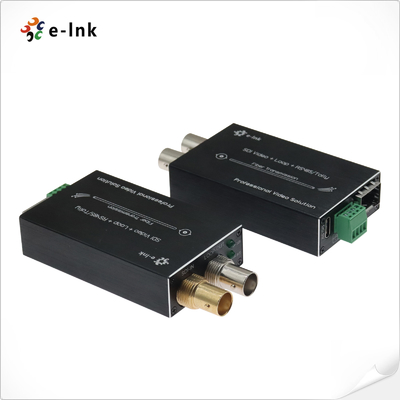

Большие изображения : Мини-тип 3G-SDI на волоконный преобразователь с Tally & Reverse RS485 по выходу 3G/HD-SDI

Подробная информация о продукте:

Место происхождения:	Гуандун
Фирменное наименование:	E-link
Сертификация:	CE FCC RoHS
Номер модели:	Серия LNK-M3G-1V

Оплата и доставка Условия:

Количество мин заказа:	1 Пара
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет SDI на оптоволоконный конвертер
Время доставки:	3-7 рабочих дней
Условия оплаты:	Вестерн Юнион, МонейГрам, Т/Т, ПайПал
Поставка способности:	1000 ШТ/МЕСЯЦ

контакт

Подробное описание продукта

Интерфейс волокна:	Симплексный LC	Длина волны:	1310nm/1550nm
Тип данных:	Счет и обратный RS485	Корпус:	Алюминиевый корпус
Варианты монтажа:	Рабочий стол	Вес:	75 г (TX) 75 г (RX) 450 г (Упаковка)

Миниатюрный конвертер 3G-SDI в оптоволокно с Tallyи реверсивным RS485

Обзор

Серия LNK-M3G-1V - это компактный и высокопроизводительный оптоволоконный конвертер 3G/HD-SDI, разработанный

для профессиональных приложений вещания и передачи видео. Он поддерживает:

- 1 канал 3G/HD-SDI видео (со встроенным аудио)
- Сигнал Tally (для управления камерой и внутренней связи)
- Реверсивные данные RS485 (для двунаправленной связи)

Все сигналы передаются по одному оптоволоконному кабелю, обеспечивая передачу сигнала на большие расстояния, с низкой задержкой и

без помех. Локальный выход 3G/HD-SDI позволяет осуществлять мониторинг в реальном времени для проверки системы.

Комплект конвертеров E-link 3G/HD-SDI Video over Fiber включает в себя один передатчик и один приемник,

полностью совместимые с 1080p и другими стандартными видеоформатами 3G/HD-SDI.

Идеально подходит для прямых трансляций, вещания и AV-систем, этот конвертер обеспечивает надежное и экономичное

решение для высококачественного видео по оптоволокну.

Особенности

Автоматическое перетактирование 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с

Горячая замена и горячее подключение

Каждый канал включает в себя 8-канальное встроенное аудио

Светодиодная индикация состояния для контроля рабочих условий

промышленный уровень сверхширокого диапазона температур (-20℃~+70℃), адаптируемый к различным условиям

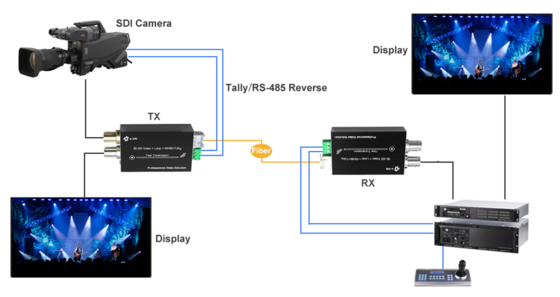

Применение

Технические характеристики

Мини-тип 3G-SDI на волоконный преобразователь с Tally & Reverse RS485 по выходу 3G/HD-SDI 0

Интерфейс оптоволокна

Оптоволоконный интерфейс
Simplex LC	Расстояние передачи
550 м - 20 км	Длина волны
1310 нм/1550 нм	Видео
Видеоинтерфейс
BNC	Входное/выходное сопротивление видео
75 Ом	Входное/выходное напряжение видео
Типичное: 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик	Скорость передачи видео в битах
Макс. 3,2 Гбит/с	Дифференциальное усиление (10%~90% APL)
<1%	Поддержка формата SDI
625/25 PAL	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
	Стандарт видео SDI
270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI)	SMPTE425M 3 Гбит/с Mapping (3G-SDI)
	SMPTE424M 3 Гбит/с последовательный интерфейс (3G-SDI)
	Данные
Физический интерфейс
Промышленный стандартный винтовой клеммник	Тип данных
Tally и реверсивный RS485	Поддержка частоты/скорости
Макс. 115200 бит/с для RS422	Макс. 57600 бит/с для RS485 BER
<10⁻⁹	Электрические параметрыАдаптер питанияDC 5V
Потребляемая мощность
<5 Вт	Светодиодный индикатор
SDI	SDI видео
P/T
Источник питания	Механические параметры
Размеры (ДхШхВ)	73 x 44 x 17 мм (TX)
73 x 44 x 17 мм (RX)
185 x 132 x 100 мм (Упаковка)	Вес 75 г (TX) 75 г (RX)
450 г (Упаковка)	Корпус Алюминиевый корпус Варианты монтажа
Настольный	Условия эксплуатации
Рабочая температура	-20℃~+70℃
Температура хранения
-40℃~+80℃	Рабочая влажность
0~95%	MTBF
≥100000 часов	Информация для заказа
Модель	Описание

LNK-M3

G	-1V-MM
Миниатюрный конвертер 3G-SDI в оптоволокно с Tally и реверсивным RS485 и выходом loop out, MMF, оптоволоконный разъем LC 500 метров, включая передатчик и приемник, используется парамиLNK-M3G-1V-20Миниатюрный конвертер 3G-SDI в оптоволокно с Tally и реверсивным RS485 и выходом loop out, SMF, оптоволоконный разъем LC 20 км, включая передатчик и приемник, используется парами	LNK-M3G-1V-40
Миниатюрный конвертер 3G-SDI в оптоволокно с Tally и реверсивным RS485 и выходом loop out, SMF, оптоволоконный разъем LC 40 км, включая передатчик и приемник, используется парами	Интерфейс и светодиод

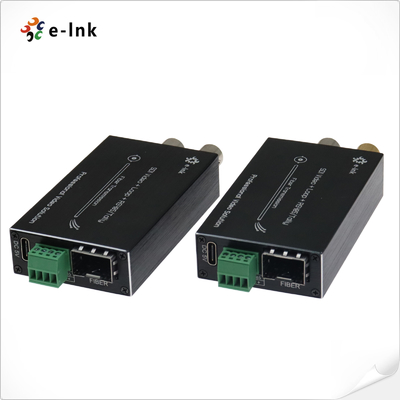

Мини-тип 3G-SDI на волоконный преобразователь с Tally & Reverse RS485 по выходу 3G/HD-SDI 1
