1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender (СД/HD/3G-SDI с установкой на стойке)

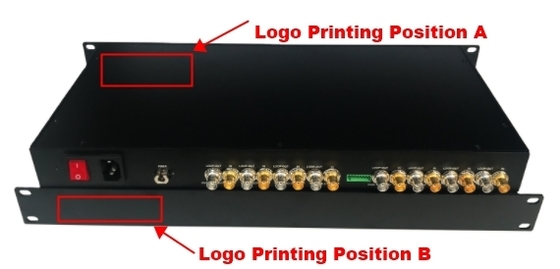

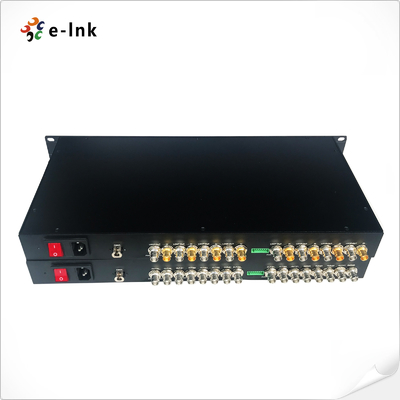

Большие изображения : 1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender (СД/HD/3G-SDI с установкой на стойке)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	E-link
Сертификация:	ISO9001, CE, RoHS, FCC
Номер модели:	LNK-SDI-8V

Оплата и доставка Условия:

Количество мин заказа:	1 Пара
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет SDI over Fiber Optic Extender
Время доставки:	3-5 рабочих дней
Условия оплаты:	PayPal, TT, западное соединение, MoneyGram, Alipay
Поставка способности:	5000 шт. в месяц

контакт

Подробное описание продукта

Наименование продукта:	SDI к оптоволоконному преобразователю	Переходник силы:	AC 110~220V
Потребление энергии:	<15w>	РАЗМЕР:	483 x 270 x 45mm (19inch 1U)
Длина волны:	1310nm/1550nm	Рабочая температура:	-20℃~+70℃

1U стоечный 8-канальный SD/HD/3G-SDI по одноволоконному CWDM некомпрессированному удлинителю

Обзор

Серия LNK-SDI-8V — это высокопроизводительная 8-канальная система передачи оптоволоконного сигнала SD/HD/3G-SDI,

способная передавать видео вещательного качества и аудио CD-уровня по одному оптоволоконному кабелю. Каждый

блок включает в себя передатчик и приемник, поддерживающие сигналы 1080P 3G-SDI с локальным выходом

для мониторинга в реальном времени.

Основные особенности включают:
- 8-канальная передача видео SD/HD/3G-SDI
- 1-канальная двунаправленная передача данных RS-485
- Одноволоконное решение для эффективной прокладки кабелей
- Высококачественное видео (до 3G-SDI) и аудио CD-качества

Идеально подходит для вещания, прямых трансляций и профессиональных AV-систем, этот преобразователь обеспечивает надежную,

передачу сигнала на большие расстояния с минимальной задержкой.

Особенности

► Автоматическая ресинхронизация 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с

► Возможность передачи на большие расстояния не менее 10 км (6,2 мили), до 120 км

► супер оптический динамический диапазон и отсутствие необходимости регулировки перед использованием

► Светодиодные индикаторы состояния в реальном времени для устранения неполадок и мониторинга

► Непосредственная совместимость с системами камер 3G-SDI и поддержка протоколов обратной передачи данных RS-485

► Промышленный сверхширокий диапазон температур, адаптируемый к различным условиям

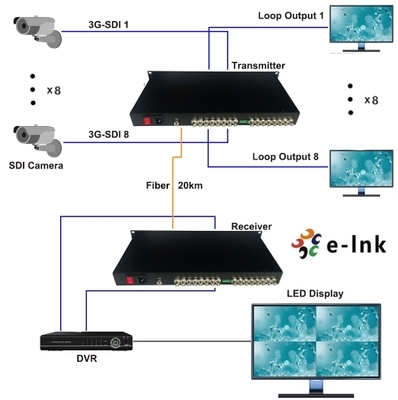

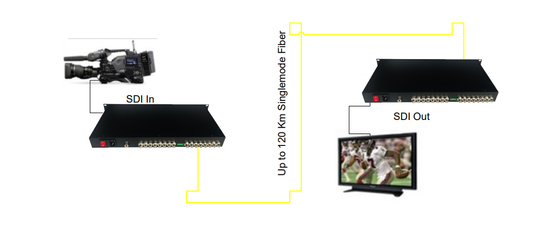

Применение

1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender (СД/HD/3G-SDI с установкой на стойке) 0

Технические характеристики

Оптический интерфейс
Волоконный интерфейс	Simplex LC
Расстояние передачи	550 м - 20 км
Длина волны	1310 нм/1550 нм
Видео
Видеоинтерфейс	BNC
Входное/выходное сопротивление видео	75Ω
Входное/выходное напряжение видео	Типичное: 1 В пик-пик, мин. 0,5 В пик-пик, макс. 1,5 В пик-пик
Скорость передачи видео в битах	Макс. 3,2 Гбит/с
Дифференциальное усиление (10%～90% APL)	<1%
Поддержка формата SDI	625/25 PAL
	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
Видео стандарт SDI	270 Мбит/с (SD-SDI), 1,485 Гбит/с/M (HD-SDI)
	SMPTE425M 3 Гбит/с отображение (3G-SDI)
	Последовательный интерфейс SMPTE424M 3 Гбит/с (3G-SDI)
Данные
Физический интерфейс	Промышленный стандартный винтовой клеммник
Тип данных	Обратный RS485
Поддержка частоты/скорости	Макс. 57600 бит/с для RS485
BER	<10ˉ⁹
Электрические параметры
Адаптер питания	AC 110~220 В
Потребляемая мощность	<15 Вт
Светодиодный индикатор
SDI A/B/C/D/E/F/G/H	SDI видео
PWR	Источник питания
Механические параметры
Размеры (ДхШхВ)	19 дюймов 1U (483 x 220 x 44,45 мм)
Вес	7 кг/пара
Корпус	Алюминиевый корпус
Варианты монтажа	Стоечный монтаж
Условия эксплуатации
Рабочая температура	-20℃～+70℃
Температура хранения	-40℃～+80℃
Рабочая влажность	0~95%
MTBF	≥100000 часов

Информация для заказа

Модель	Описание
LNK-SDI-8V	19" 1U 8-канальное HD-SDI видео с Loop-out, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используется парами
LNK-SDI-8V1R	19" 1U 8-канальное HD-SDI видео с Loop-out + 1-канальные обратные данные RS485, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используется парами
LNK-SDI-8V1A	19" 1U 8-канальное HD-SDI видео с Loop-out + 1-канальное прямое аудио, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используется парами
LNK-3GSDI-8V	19" 1U 8-канальное 3G-SDI 1080P видео с Loop-out, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используется парами
LNK-3GSDI-8V1R	19" 1U 8-канальное 3G-SDI 1080P видео с Loop-out + 1-канальные обратные данные RS485, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используется парами
LNK-3GSDI-8V1A	19" 1U 8-канальное 3G-SDI 1080P видео с Loop-out + 1-канальное прямое аудио, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используется парами
