Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сила ввода: | DC5V 3A | Потребление энергии: | 15 Вт |
|---|---|---|---|
| Длина волны: | 1310nm / 1550nm / CWDM | Операционная температура: | -10°C к +75°C |
| Размеры (WxDxH): | 172mm*167mm*45mm (LxWxH) | Вес: | 4 кг |
| Выделить: | Ethernet-волоконный мультиплексер,Мультиплексер 3G/HD/SD-SDI,Аудиоволоконный мультиплексер |
||

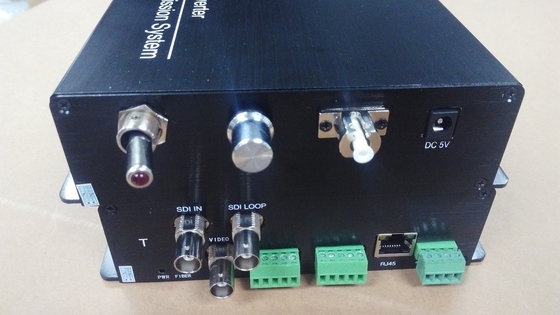

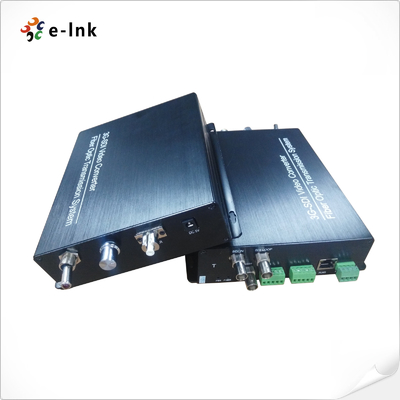

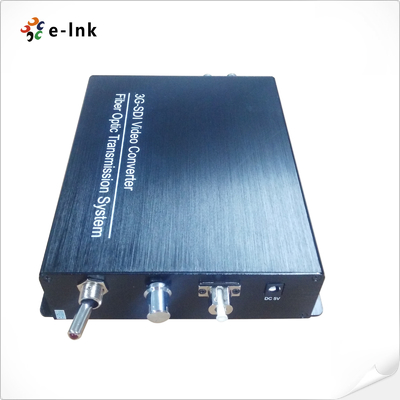

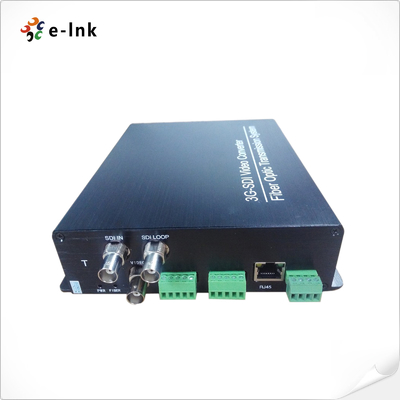

3G/HD/SD- SDI, RS422, аудио, Ethernet, Tally, Intercom и возвращение видео через Multiplexer
SDI Fiber ExtenderПреимущества
Поддерживает скорости передачи данных SMPTE 3G, HD и SD-SDI
∙ Обрабатывать все патологические модели
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
С пультом дистанционного управления и аудио-телефонии и видео-ретрансляции.
10/100 Ethernet
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Автоматическое перекрытие 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Поддержка типа сигнала: от 270 Мбит/с до 3 Гбит/с согласно стандартам SMPTE 424M, SMPTE 292M и SMPTE 259M, DVB-ASI
Прямо совместима с системами камер 3G/HD/SD-SDI и поддерживает протоколы передачи данных RS-232, RS-422 и RS-485
10+ км на одномодном волокне или 300 м на многомодном волокне
Ввод питания в терминальный блок, горячая замена и горячая подключение
Расширитель волокон SDI Технические индексы
| Общие спецификации | |
| Рабочая температура | -10°C до +75°C |
| Температура хранения | -40°C до 85°C |
| влажность | 0 ~ 95% (без конденсации) |
| Входная мощность | DC5V 3A |
| Выходная мощность | -6 ~ -1 дБм |
| Чувствительность к Rx | < 18 дБм |
| Расстояние передачи | SM-волокно 10+ км, MM-волокно 300 м |
| Оптический соединитель | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (необязательно) |
| Вход/выход SDI | |
| Формат сигнала | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Коэффициент данных | 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с |
| Уравнение кабеля | Автоматический кабель EQ (кабель Bel den 1694A) |
| 250 м @ 270 Мбит/с, 140 м @ 1,5 Гбит/с, 80 м @ 3 Гбит/с | |
| Интерфейс SDI | BNC 75 Омм |
| Интерком | |
| Оптический адаптер камеры | |
| Интерфейс | 4pin XLR ((мужчина) /5pin XLR ((женщина) / 3,5 мм гаджет для гарнитуры |
| Микрофон | Входы микрофона с заглушкой и предварительным включением |
| Наушники | с объемом вверх или вниз |
| Аудио | Уровень баланса или балансовой линии |
| Счет | |
| Оптический адаптер камеры | |
| Интерфейс | 4-прикосновная воздушная головка или 3-прикосновный мини-XLR |
| Выпуск | Закрытие сухого контакта или мокрое +12В |
| Включено: короткое напряжение или +12В | |
| Выключен: открыт или 0В | |
| Дистанционное управление | |
| Интерфейс | Терминальный блок промышленного стандарта |
| Данные | RS422 /RS232/RS485 |
| Ethernet | |
| Порт | Коннектор 10/100 Base-T, RJ-45 |
| Рабочий режим | Полный дуплекс/полудуплекс |
| Коэффициент данных | 10 Мбит/с и 100 Мбит/с Ethernet (авто адаптивный) |
Промышленный преобразователь EthernetОбзор

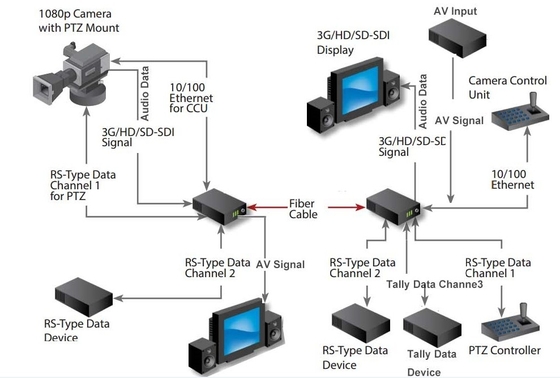

Серия LN K-MIDI позволяет передавать 3G, HD или SD-SDI согласно SMPTE 424M-2006, 292 и 259 с возможностью передачи 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Интерком и обратное видео по одномодному или многомодному волоконному кабелюВсе каналы передачи данных доступны одновременно. Система передает сигнал 3G/HD-SDI от камеры к базовой станции и обратное видео (3G/HD-SDI), данные дистанционного управления, генераторный замок, интерфон,счётСистема передает все сигналы, необходимые для многокамерного производства 3G/HD-SDI, на тактический или гибридный SM/MM или SMPTE-волоконный кабель.беспроблемная связь на любой студии или удаленном производстве.
