Обзор промышленного 8-портового SFP Ethernet коммутатора

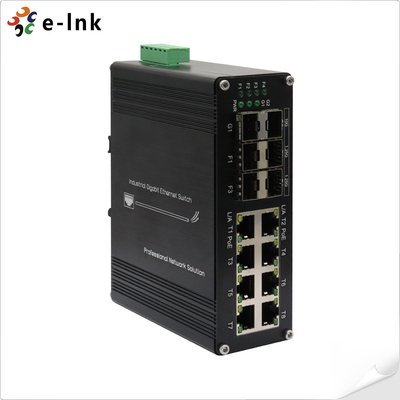

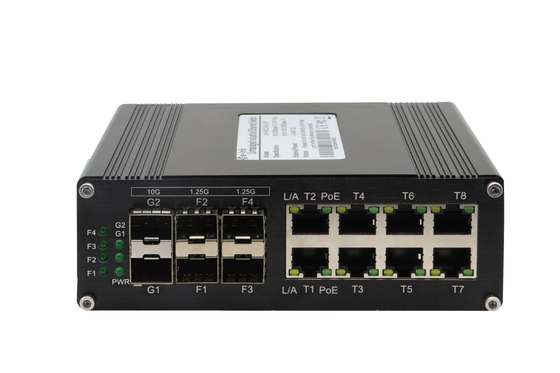

Коммутатор LNK-IMC608GP-SFP Seriesпредставляет собой высокопроизводительное сетевое решение промышленного класса, разработанное для требовательных приложений подключения. Этот надежный Ethernet коммутатор объединяет восемь портов 10/100/1000BASE-T RJ45 с возможностью IEEE 802.3at PoE+, дополненных шестью слотами 1000BASE-X SFP для гибких соединений магистральной сети. Медные интерфейсы поддерживают автоматическое согласование скорости и обнаружение перекрестных соединений MDI/MDI-X, в то время как оптоволоконные порты поддерживают как одномодовые, так и многомодовые приемопередатчики для универсального оптического подключения.
Разработанный для надежной работы в сложных условиях, этот упрочненный коммутатор обеспечивает бесшовную интеграцию сети в распределенных местах. Его передовая архитектура облегчает эффективное подключение между системами IP-видеонаблюдения, беспроводными точками доступа и различными промышленными устройствами IoT, обеспечивая как питание, так и передачу данных через единую инфраструктуру.
Конструкция коммутатора промышленного класса обеспечивает стабильную производительность в расширенном диапазоне температур и в условиях электрических помех, что делает его особенно подходящим для инфраструктуры умных городов, транспортных сетей и систем автоматизации производства. Благодаря сочетанию портов PoE+ высокой плотности и нескольких оптоволоконных каналов связи LNK-IMC608GP-SFP предлагает перспективное решение для создания конвергентных сетей, требующих надежного подключения на большие расстояния и централизованного управления питанием для удаленных устройств.
Особенности промышленного 8-портового SFP Ethernet коммутатора
• Конфигурация портов высокой плотности
Интегрирует восемь медных интерфейсов 10/100/1000BASE-T с шестью слотами 1000BASE-X SFP для оптоволокна, обеспечивая гибкие варианты подключения как для электрической, так и для оптической сегментации сети в сложных промышленных условиях.
• Интеллектуальная технология медных портов
Каждый интерфейс RJ45 оснащен автоматическим согласованием скорости, обнаружением полнодуплексного/полудуплексного режима и автоматическим перекрестным соединением MDI/MDI-X, что исключает требования к ручной настройке, обеспечивая при этом оптимальную стабильность соединения.
• Соответствие стандарту питания PoE в двух режимах
Поддерживает стандарты питания IEEE 802.3af (15,4 Вт) и 802.3at (30 Вт), обеспечивая обратную совместимость с устаревшими устройствами, обеспечивая при этом достаточную мощность для оборудования с высокими требованиями.
• Усовершенствованное управление потоком данных
Реализует механизм управления потоком IEEE 802.3x с полнодуплексной работой и поддержкой обратного давления, эффективно управляя перегрузкой сети и предотвращая потерю пакетов данных в периоды пиковой передачи.
• Улучшенная обработка кадров данных
Поддерживает большие кадры 9K для повышения эффективности передачи данных, снижая накладные расходы протокола и увеличивая пропускную способность для приложений, интенсивно использующих полосу пропускания.
• Конструкция отказоустойчивого источника питания
Оснащен резервными входами питания с защитой от обратной полярности и поддержкой широкого диапазона напряжений, обеспечивая непрерывную работу при сбоях или колебаниях основного источника питания.
• Энергоэффективный режим работы
Соответствует стандартам IEEE 802.3az Energy Efficient Ethernet, автоматически снижая энергопотребление в периоды низкой активности данных, сохраняя при этом подключение к сети.
• Прочная механическая конструкция
Размещен в корпусе из алюминиевого сплава со степенью защиты IP40, обеспечивающем отличную электромагнитную защиту и свойства рассеивания тепла, предлагая при этом превосходную физическую защиту в сложных промышленных условиях.
• Универсальная система монтажа
Предназначен для стандартной установки на DIN-рейку с надежным механизмом фиксации, обеспечивающим быстрое развертывание в панелях управления, электрических шкафах и стойках промышленного оборудования.
• Расширенный диапазон температурной устойчивости
Поддерживает полную эксплуатационную стабильность в экстремальных температурах от -40°C до 80°C, сертифицирован для развертывания как в арктических условиях, так и в высокотемпературных промышленных приложениях.
Технические индексы промышленного 8-портового SFP Ethernet коммутатора
| Ethernet |
| Стандарты: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Скорость пересылки и фильтрации: |
14 880 пакетов в секунду (10 Мбит/с) |
| 148 800 пакетов в секунду (100 Мбит/с) |
| 1 488 000 пакетов в секунду (1000 Мбит/с) |
| Память буфера пакетов: |
2,75 Мбит |
| Тип обработки: |
Store-and-Forward |
| Максимальная длина пакета: |
9K байт Jumbo Frame |
| Размер таблицы адресов: |
8K MAC-адресов |
| Интерфейс |
| Разъем: |
8 x RJ45 |
| Оптический порт: |
6 x 1000Base-X SFP |
| PoE (Power over Ethernet) |
| Стандарт: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| орт: |
RJ45 |
| Назначение контактов питания |
4/5(+), 7/8(-) |
| Бюджет PoE: |
До 240 Вт PoE |
| Окружающая средаРабочая температура: |
| от -40°C до 80°C (от -40°F до 176°F) |
Температура хранения: |
| от -40°C до 85°C (от -40°F до 185°F) |
Относительная влажность: |
| от 5% до 95% без конденсации |
MTBF |
| > 200 000 часов |
Электрические и механические |
| Входное питание: |
| 48~57 В постоянного тока, резервное питание (6-контактный клеммный блок) |
Потребляемая мощность: |
| 8 Вт макс. (PoE в использовании |
<240 Вт)Защита: |
| Перегрузка по входу питания: |
| Автоматическое сброс |
Обратная полярность: |
| Присутствует |
Светодиодные индикаторы: |
| Питание: |
| Состояние питания |
Ethernet (на порт): |
| Link/Activity |
PoE (опционально) |
| Состояние PoE |
Волокно: |
| Порт Gigabit SFP: F1~F6 |
Размеры (ШхДхВ): |
| 149 x 114 x 50 мм |
Вес: |
| 0,55 кг |
Корпус: |
| Алюминиевый корпус |
Варианты монтажа: |
| Крепление на DIN-рейку |
Нормативные одобрения |
| ISO9001 |
| EN55022:2010+AC: 2011, класс A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Информация для заказа промышленного 8-портового SFP Ethernet коммутатора |
|
Модель
| Описание |
LNK-IMC608GP-SFP |
| Промышленный 8-портовый 10/100/1000T 802.3at PoE + 6-портовый 1000X SFP Ethernet коммутатор |
Опции SFP |
| • Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP |
• Модуль SFP приобретается отдельно. |
| Варианты монтажа |
| • Установлен кронштейн DIN-рейки по умолчанию |
Варианты питания |
| • Блок питания на DIN-рейку. Открытый провод для клеммной колодки. |
• Блок питания приобретается отдельно. |
| Применение промышленного 8-портового SFP Ethernet коммутатора |
• Системы управления промышленной автоматизацией
Обеспечивает надежное подключение к сетям автоматизации производства, поддерживающим ПЛК, промышленных роботов и системы визуального контроля с оптоволоконным подключением к магистральной сети и устройствами с питанием PoE+.
• Сети инфраструктуры умного города
Обеспечивает интегрированное подключение для систем городской разведки, включая мониторинг дорожного движения, сети общественной безопасности и станции мониторинга окружающей среды через оптоволоконную передачу.
• Крупномасштабные развертывания видеонаблюдения
Поддерживает установки IP-камер высокой плотности с питанием PoE+ и оптоволоконной магистральной линией для обеспечения безопасности кампуса, защиты критической инфраструктуры и систем наблюдения в мегаполисах.
Решения для обратной связи беспроводной сети
Предоставляет оптоволоконные каналы связи для распределенных беспроводных систем, поддерживающих малые соты 5G, точки доступа Wi-Fi и оборудование микроволновой передачи с возможностью PoE+.
• Системы управления транспортом
Обеспечивает надежную работу сети для интеллектуальных транспортных приложений, включая мониторинг автомагистралей, связь в туннелях и управление железнодорожной сигнализацией с промышленным упрочнением.
• Автоматизация коммунальных услуг и энергетики
Поддерживает приложения интеллектуальных сетей, подключая оборудование автоматизации распределения, устройства мониторинга подстанций и системы возобновляемой энергии с надежностью оптоволокна.
• Сети вещания и СМИ
Обеспечивает передачу видео качества вещания для наружных вещательных устройств, производственных предприятий СМИ и производства живых мероприятий с точной синхронизацией времени.
• Морские и портовые операции
Обеспечивает устойчивую к коррозии сеть для автоматизации контейнерных терминалов, систем управления движением судов и установок безопасности портов с широким диапазоном рабочих температур.
