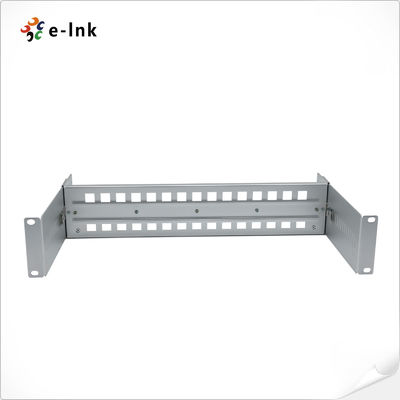

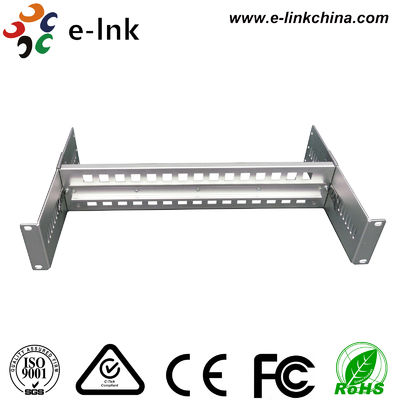

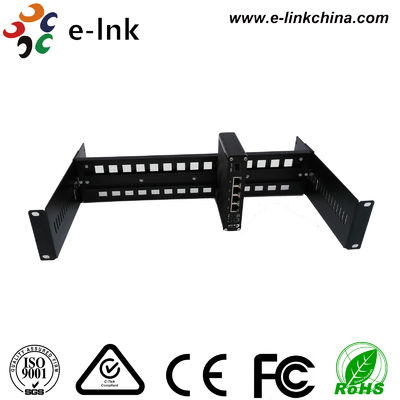

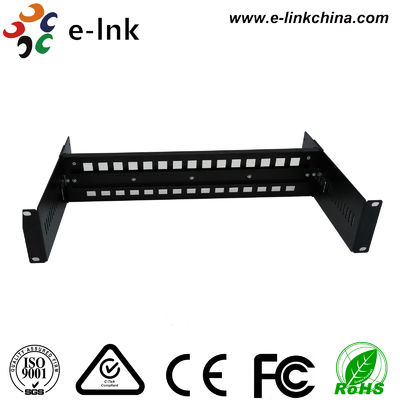

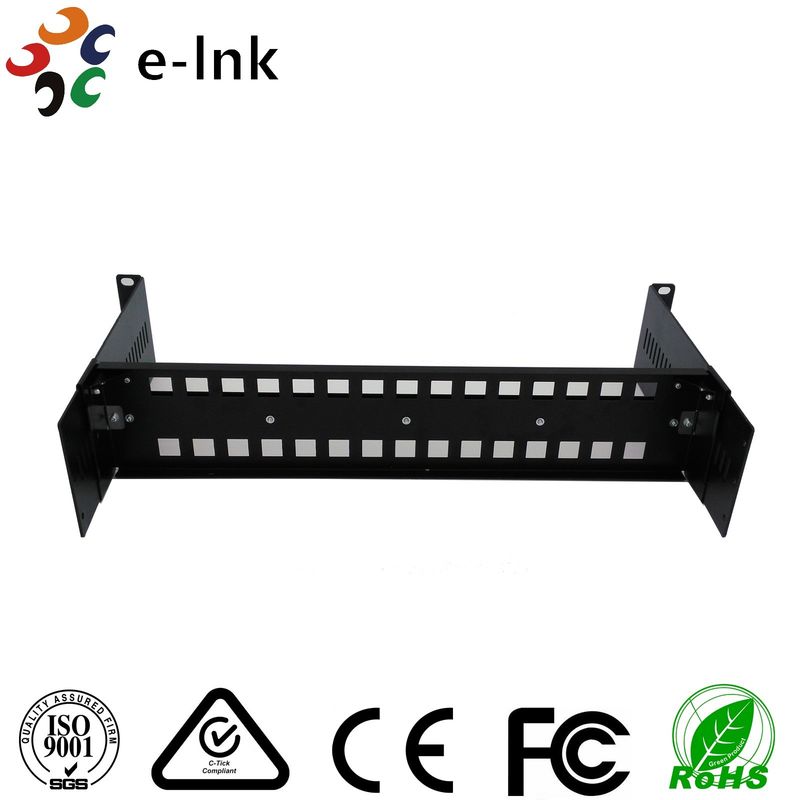

19" Rack Mount DIN Rail Mount Bracket для преобразователя медиа DIN-Rail и коммутатора Ethernet PoE

Модель: серия LNK-DR190

Обзор

DIN-рельс Rack Mount Hardware установлен в стандартном19 ̊ стойкашкаф, позволяющий устанавливать оборудование DIN-Rail на стойке. E-link DIN-rail Media Converters,DIN-Rail Ethernet PoE Switches и DIN-rail Power Supplies могут быть подходящими для этого оборудования для установки на стойке.

Особенности

• Устройства DIN-Rail внутри стандарта19 дюймовая стойка или шкаф
• Уникальная функция регулировки глубины для устройства любого размера
• Один стандарт35 мм (1,38") DIN-RailВключает трассу
• Удобный дизайн

Спецификации

Механические

Материал

• Алюминий

Размеры

• 482,6мм х 92,2мм х 250мм (11,22")

Установка:

Rack LNK-DR190 устанавливается в стандартном шкафу 19 ′′, чтобы оборудование DIN-Rail могло быть установлено на стойке.

Процедуры сборки перечислены ниже:

1. Используйте отвертку, чтобы закрепить металлический осколок ((3) с помощью винтов M3x6 (4) к шасси Rackmount DIN-Rail (1) с правой и левой стороны;
2. Сдвинуть держатели шасси (2) в направляющие рельсы с обеих сторон шасси DIN-Rail (1) и настроить держатели шасси (2) в соответствующее положение.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipmentПожалуйста, убедитесь, что стойки для шасси (2) и шасси DIN-Rail (1) надежно смонтированы.
4. Затем с помощью отвертки и четырех винтов прикрепите стойку к стандартному шкафу.
