Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | SDI к оптоволоконному преобразователю | Переходник силы: | AC 110~220V |
|---|---|---|---|
| Потребление энергии: | <15w> | Размер: | 19 дюймов 1U |
| Длина волны: | 1310nm/1550nm | Операционная температура: | -20℃~+70℃ |

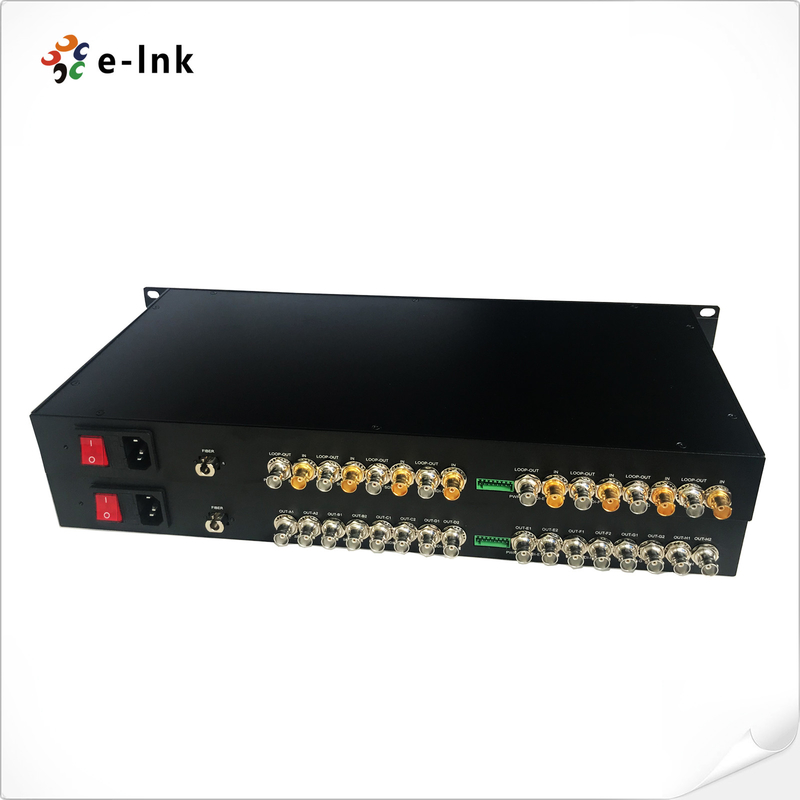

Описание продукта SDI Over Fiber Optic Extender:
Серия LNK-3GSDI-4BV поддерживает 4-канальный двунаправленный стандартный 3G-SDI высокоразрешенный видеосигнал, передаваемый через один волоконно-оптический кабель,и следить за сигналом локально по выходу 3G/HD-SDIЭтот SDI Over Fiber Optic Extender включает в себя один передатчик и один приемник для 1080P 3G-SDI сигнала.Это...SDI через оптоволоконный расширительможет одновременно передавать 4-Ch двунаправленные 3G-SDI Video.1-Ch Reverse RS-485 данные, сигнал через одно оптическое волокно. Качество видео до стандарта вещания,Качество звука до уровня CD поддерживает формат обратной передачи данных RS-485.
4 канала двунаправленной 3G-SDI видеопередачи по оптическому волокну
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Автоматическое перезагрузка 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямо совместима с системами камер 3G-SDI и поддерживает протоколы передачи данных RS-485
Протяженность передачи не менее 10 км (6,2 миль), до 120 км
Ввод мощности терминального блока для промышленного применения
Поддерживает горячую замену и горячую подключение
► Full digital non-compression broadcast level transmission;
✓ сверхоптический динамический диапазон и свободный от настройки перед использованием;
✓ технология WDM/CWDM/DWDM с оптическим волокном;
| Интерфейс волокна | Симплекс LC |
| Расстояние передачи | 550 м-20 км |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) | |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | Обратный RS485 |
| Поддержка частоты/коэффициента | Максимальная скорость 57600 bps для RS485 |
| BER | < 10 ‰9 |
Техническая поддержка и услуги SDI Over Fiber Optic Extender включают в себя:
| Модель | Описание |
| LNK-3GSDI-4BV | Двунаправленное видео 3G-SDI с развязкой, 20 км, SM, FC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-3GSDI-4BV1R | Двунаправленное SDI-видео 4-Ch с выходом из цикла + 1-Ch RS485 обратные данные, 20 км, SM, FC, включая 1 передатчик и 1 приемник, используемые парами |
