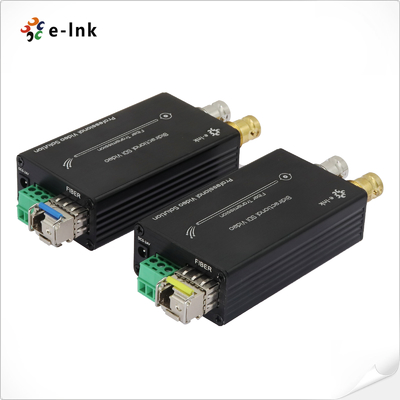

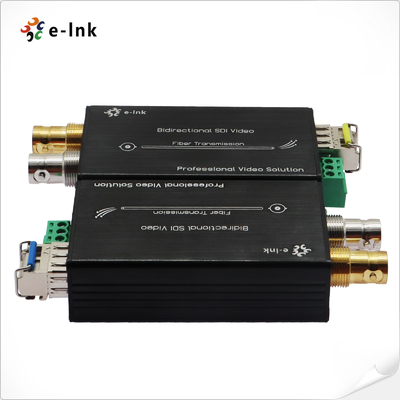

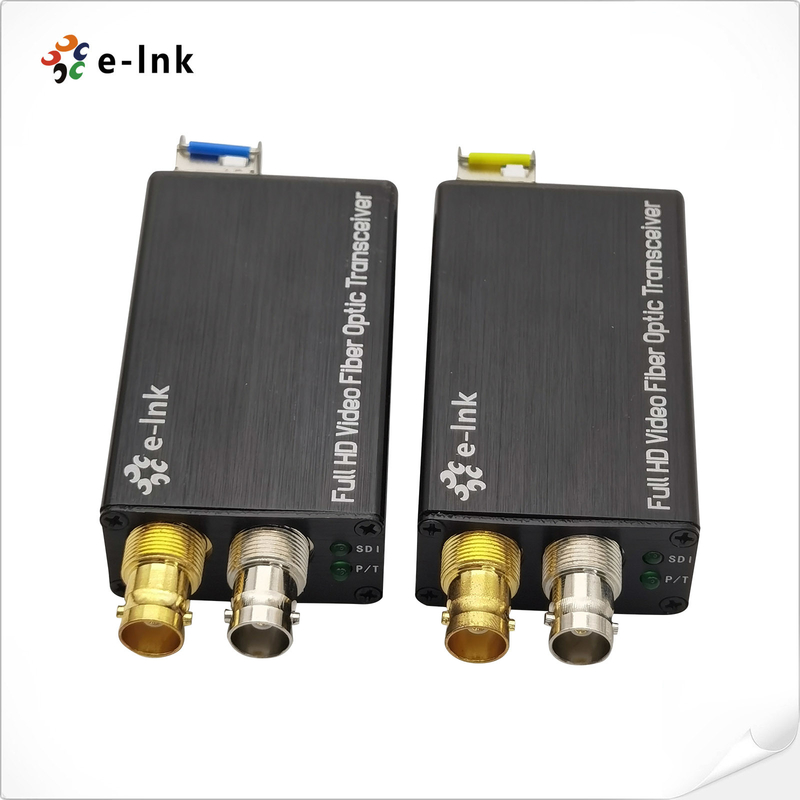

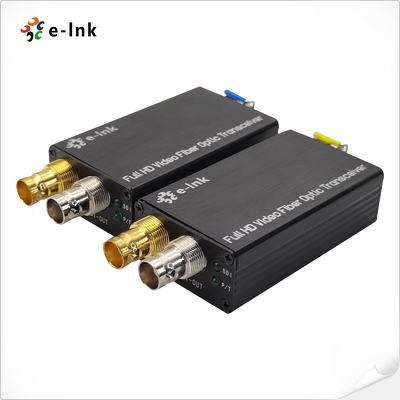

МиниДвухнаправленный HD/3G-SDI на волоконный конвертер
Обзор
ВКонвертер 3G/HD-SDIпредназначен для профессиональной видеопередачи, поддерживающей
одноканальное двунаправленное видео 3G/HD-SDI(с встроенным звуком) по одному оптическому кабелю.
Это решение включает в себя пару передатчика и приемника, позволяющуюв реальном времени,без потерь,
цифровое видео без сжатияОн полностью поддерживает все патологические модели,
обеспечение стабильной и надежной передачи сигнала для1080P 3G/HD-SDI сигналыИдеально дляохрана безопасности,
видеоконференции,прямая трансляция, и событиепроизводственные приложения.
Особенности
Каждый канал включает4-канальныйвстроенное звучание;
Автоматическое выравнивание кабелей, используемое для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямое совместимость сСистемы камер HD-SDI
¢ Долгая способность передачидо 80 км
️ горячая замена и горячая розетка;
- обрабатывать все патологические модели, полностью цифровую передачу на уровне некомпрессионного вещания;
∆ Указание состояния светодиода для мониторинга условий работы;
√ Динамический диапазон сверхоптической оптики и свободный от регулировки;
- сверхширокий диапазон температур промышленного уровня (-20°C~+70°C), адаптируемый к различным условиям;

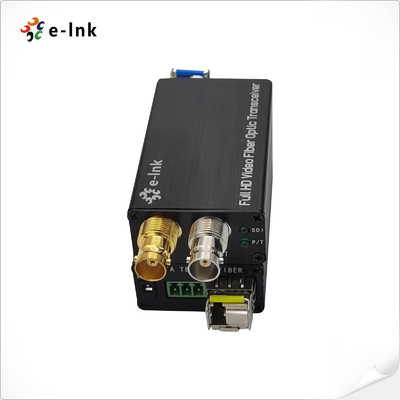

Интерфейс и панель
Технические индексы
| Интерфейс оптического волокна |
| Интерфейс волокна | Симплекс LC |
| Расстояние передачи | 0-20 км (другие доступные расстояния) |
| Длина волны | 1310nm/1550nm |
| Видео |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) |
| Электрические |
| Адаптер питания | DC 5 ~ 12 В |
| Потребление энергии | < 5 Вт |
| Светодиодный индикатор |
| SDI | Видео SDI |
| П/Т | Силовое питание |
| Механические |

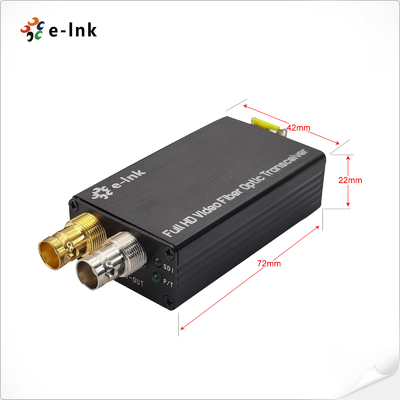

| Размеры (LxWxH) | 80 x 40 x 20 мм |
| Вес | 00,8 кг/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Рабочий стол |
| Экологические |
| Рабочая температура | -20°C+70°C |
| Температура хранения | -40°C+80°C |
| Рабочая влажность | 0~95% |
| MTBF | ≥100000 часов |
Информация о заказе
| Модель | Описание |
| LN K-MHD-BIMM | Мини-тип двунаправленный HD-SDI на волоконный конвертер, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемый парами |
| LNK-MHD-BI20 | Мини-тип двунаправленный HD-SDI на волоконный преобразователь, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
| LNK-MHD-BI40 | Мини-тип двунаправленный HD-SDI на волоконный конвертер, SMF, LC Fiber Connector 40KM, включая передатчик и приемник, используемый парами |
| Модель | Описание |
| LNK-M3G-BIMM | Мини-тип Би-дирекционный 3G-SDI-конвертер волокна, MMF, LC Fiber Connector 500 метров, включая передатчик и приемник, используемый парами |
| LNK-M3G-BI20 | Мини-тип двунаправленный 3G-SDI на волоконный конвертер, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемый парами |
| LNK-M3G-BI40 | Мини-тип двунаправленный 3G-SDI на волоконный конвертер, SMF, LC Fiber Connector 40KM, включая передатчик и приемник, используемый парами |
Применение
