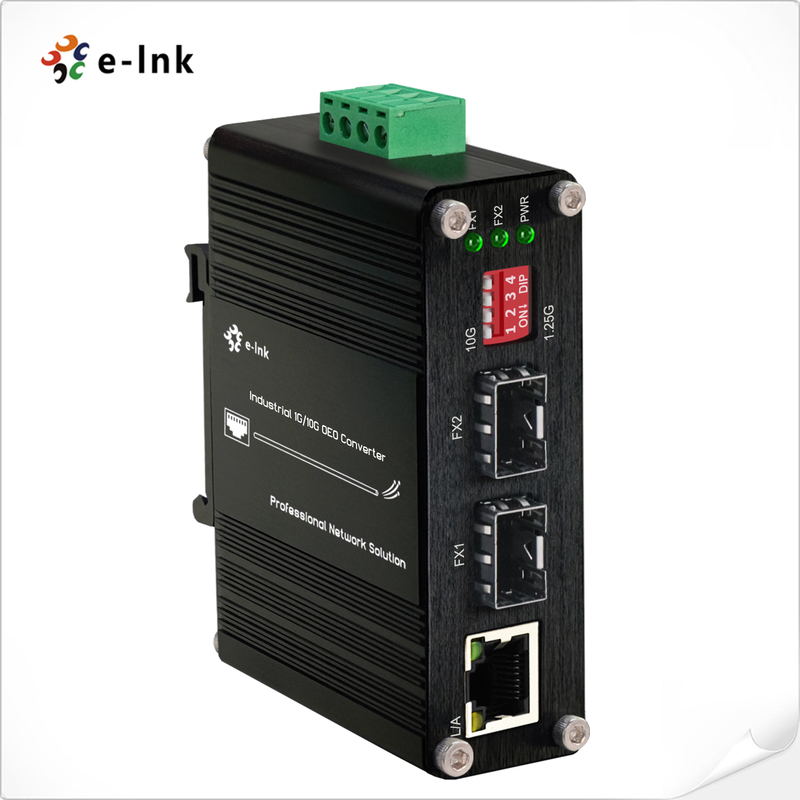

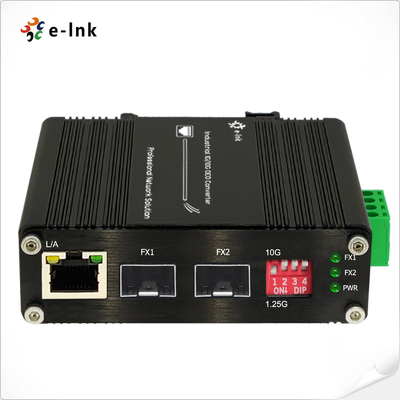

Промышленный OEO-конвертер 1G/10G SFP+ в SFP+ (3R-ретранслятор) с функцией медиаконвертера 1G Ethernet
ПромышленныйОбзор OEO-конвертера
Серия ETH-IMC2402-OEO - это промышленный оптико-электрический-оптический (OEO) конвертер 10G
, разработанный для надежного расширения оптоволоконных сетей в суровых условиях. Надежно работая в экстремальных
температурах от -40°C до 80°C, это устройство функционирует как высокопроизводительный медиаконвертер,
ретранслятор или регенератор сигнала для передачи на большие расстояния до 120 км. Это универсальное устройство поддерживает
несколько протоколов 10G, включая 10G Ethernet, SDH/SONET STM-64/OC-192 и 10G Fiber Channel.
Это делает его идеальным для магистральных сетей в приложениях SAN, LAN и MAN. ETH-IMC2402-OEO
обладает гибким преобразованием оптической длины волны (1310 нм, 1550 нм, CWDM и DWDM) и предлагает
как преобразование среды fiber-to-fiber, так и fiber-to-copper (1 Гбит/с). Он также имеет функцию обратной связи
для расширенной диагностики. Разработанный для критически важной инфраструктуры в центрах обработки данных, телекоммуникационных
комнатах и промышленных условиях, ETH-IMC2402-OEO обеспечивает стабильную передачу данных на большие расстояния
в сложных условиях.
Особенности промышленного OEO-конвертера
► Прозрачная передача с ультранизкой задержкой для бесшовной передачи данных
► Функция 3R (Регенерация, Формирование, Синхронизация) для надежного улучшения сигнала
► Горячее подключение с полнофункциональным светодиодным дисплеем для простоты установки и мониторинга
► Поддерживает предписанные ITU длины волн DWDM/CWDM со встроенной функцией DDM (Digital Diagnostics Monitoring)
► Обратная связь и Jumbo Frame поддержка для гибких сетевых конфигураций
► DIP-переключатель для легкого выбора между скоростями передачи данных по оптоволокну 1,25G и 10G
► Универсальная работа в качестве медиаконвертера 1G Ethernet при использовании с Ethernet
► Прочный алюминиевый корпус IP40 для защиты в промышленных условиях
► Гибкие варианты монтажа: установка на DIN-рейку или на стену
► Диапазон рабочих температур: от -40°C до 80°C (от -40°F до 176°F) для использования в экстремальных условиях
Промышленный OEO-конвертер Технические индексы
|
Данные о производительности
|
Технические индексы
|
|
Функция оборудования
|
3R-ретранслятор
|
|
Скорость передачи
|
10G: 8,5 Гбит/с-11,7 Гбит/с
|
|
Протоколы
|
8,5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Гбит/с)
10G WAN (10 Гбит/с)
10G LAN (10,31 Гбит/с)
OTN OTU-2 (G.709) (10,70 Гбит/с)
10G LAN с кодированием 255/237 FEC (11,09 Гбит/с)
10G Fiber Channel (11,32 Гбит/с)
10G POS
|
|
Тип интерфейса
|
SFP+ в SFP+
|
|
Дальность передачи
|
Модуль SFP+: до 80 км
|
|
Максимальная скорость пересылки пакетов
14 880 950/с
|
Рабочая температура
|
|
от -40°C до 80°C (от -40°F до 176°F)
|
Температура хранения
|
|
от -40°C до 85°C (от -40°F до 185°F)
|
Относительная влажность
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
> 200 000 часов
|
Спецификации медиаконвертера Ethernet
|
|
Стандарты
|
|
IEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX
|
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Полнодуплексное управление потоком
Режим работы
10/100/1000BASE-T в 1000BASE-SX/LX
|
|
Тип порта
|
SFP в
|
|
R
|
J45Сетевые кабелиВитая пара
|
|
10BASE-T: 2-парный UTP Cat. 3,4,5, до 100 м
|
100BASE-TX: 2-парный UTP Cat. 5, до 100 м
1000BASE-T: 4-парный STP Cat 5 до 100 м
Оптоволоконный кабель
1000BASE-SX:
50/125
мкм
или 62,5/125Электрические и механическиемногомодовый оптоволоконный кабель, до 220/550 м/2 км.Электрические и механические9/125
мкм
одномодовый кабель, обеспечивающий большую дальность для 10/20/40/80/120 км (зависит от модуля SFP)Электрические и механическиеВходная мощность
|
|
12
|
|
~
|
48 В постоянного тока,Резервное питание (6-контактный клеммный блок)услуги по техническому обслуживанию и приемке 8
|
|
Вт Макс
|
ЗащитаПерегрузка по входной мощности
|
|
Автоматическое сброс
|
|
Обратная полярность
|
Присутствует
|
|
DI
|
P-переключатель
|
|
4-значный DIP-переключатель функция
|
|
DIPФункцияНастройки
|
SW 1
|
1,25G/10G
|
ВКЛ - 1,25~8,5G
|
|
ВЫКЛ - 10,3G или 14,025G
|
SW 2
|
Зарезервировано
|
ВКЛ - Зарезервировано
|
|
ВЫКЛ -
|
Состояние питания
|
Светодиодные индикаторы:
|
PWR Состояние питания
|
|
ВЫКЛ -
|
Состояние питания
|
Светодиодные индикаторы:
|
PWR Состояние питания
|
|
ВЫКЛ -
|
Состояние питания
|
Светодиодные индикаторы:
|
PWR Состояние питания
|
|
F
|
|
X1
|
Порт SFP
|
|
-2F
|
/AПорт SFP
|
|
-2L
|
/ATP LINK/ACT
|
|
Размеры (ШхДхВ)95 x 70 x 30 мм
|
Вес
|
|
0,2
|
5
|
|
кг
|
КорпусАлюминиевыйКорпус
|
|
Варианты монтажа:
|
Крепление на DIN-рейку Нормативные разрешения
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Информация для заказа промышленного OEO-конвертера
|
|
Модель
|
|
Описание
|
ETH-IMC2402-OEO
|
Промышленный OEO-конвертер 1G/10G SFP+ в SFP+ (3R-ретранслятор) с 1
|
G
|
|
Функция медиаконвертера Ethernet
|
Опции SFP► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP ► Модуль SFP приобретается отдельно.
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию
|
|
Параметры питания
|
|
► Блок питания на DIN-рейку. Открытый провод для клеммной колодки.
|
► Блок питания приобретается отдельно.
|
|
Применение промышленного OEO-конвертера
|
Применение 1 (1G/10G OEO-конвертер):
|
|
Применение 2 (Функция медиаконвертера Fiber-to-Copper):
|
