75 Ом (несимметричное)Ch 5MP HD-Видео 4-в-1 видео конвертер по оптоволокну

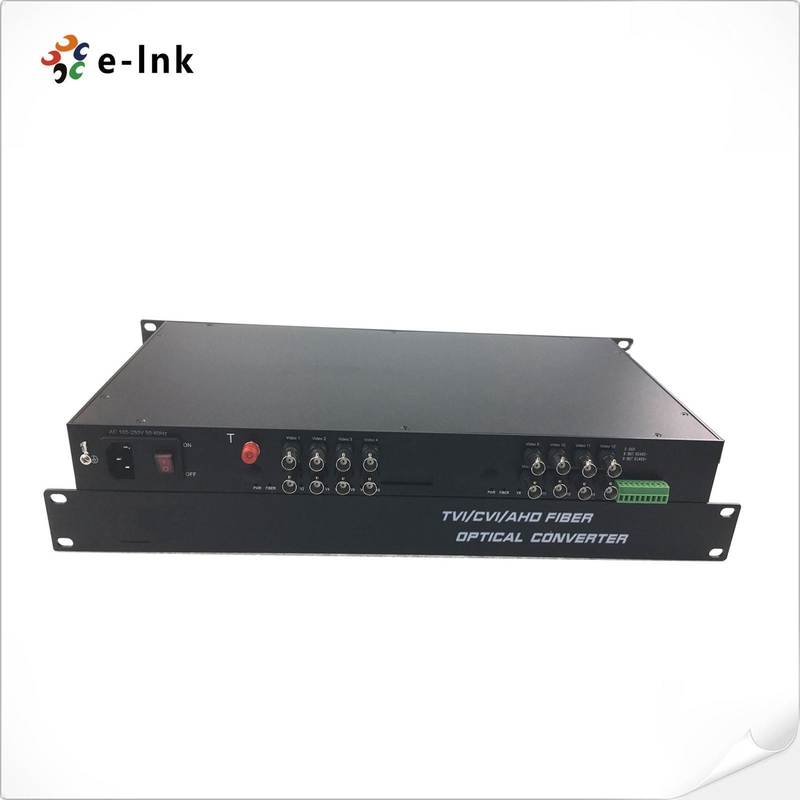

Обзор HD-видео конвертера по оптоволокну
E-Link 16-канальный 4-в-1 видео конвертер по оптоволокнунаходится на переднем крае технологии передачи видео высокой плотности. Эта передовая система преобразует аналоговые сигналы AHD, HD-CVI, HD-TVI или CVBSв оптические сигналы, обеспечивая исключительную передачу на большие расстояния
до 120 км
поодному волокну. Используя технологию несжатого HD-видео, он может передавать шестнадцать каналов видеоодновременно, поддерживая
разрешение до 5MP
. Его полностью plug-and-play конструкция исключаетнеобходимость каких-либо электронных или оптических настроек, и он оснащен комплексным светодиодным мониторингом состояниядля всех каналов. Благодаря вариантам установки как в автономном режиме, так и в стойке, это решение корпоративного уровня
идеально подходит для крупномасштабных систем видеонаблюдения, вещательных объектов и приложений безопасности, требующих
значительной пропускной способности видеоканалов.
Особенности HD-видео конвертера по оптоволокну
Несжатое кодирование:
Сохраняет исходное качество видео без потерь.
-
Автоматическое обнаружение видео:Автоматически распознает различные входные видеоформаты.
-
Мультисигнал по оптоволокну:Поддерживает одновременную передачу видеосигналов AHD, HDCVI, HD-TVI или CVBS с данными управления PTZ (RS485) по одному оптоволоконному кабелю.
-
Широкая совместимость с камерами:Работает с камерами 5MP, 4MP, 3MP, 1080P и 720P.
-
Светодиодные индикаторы:Обеспечивают четкий мониторинг состояния функциональных режимов.
-
Промышленная надежность:Разработан для стабильной работы в сложных условиях.
-
Plug-and-Play установка:Простая настройка, не требующая конфигурации.
-
Широкий диапазон рабочих температур:Надежная работа от –15°C до +65°C.
-
Технические характеристики HD-видео конвертера по оптоволокнуОптическое волокно
Длина волны
|
WDM:1310nm/1550nm
|
|
Выходная мощность
|
-8~3dBm
|
|
Оптическое волокно
|
50/125u мультимод
|
|
,
|
62.5/125u мультимод, 9/125u одномод, -26dBm
|
|
Оптический разъем
|
FC (по умолчанию), ST или SC (опционально)
|
|
Дальность передачи
|
0~550M (MM) / 0~80KM (SM) (По умолчанию 20Km)
|
|
Видео
|
Количество каналов
|
|
Данные
|
|
Входное/выходное сопротивление
|
75 Ом (несимметричное)
|
|
Стандартное входное/выходное напряжение видео
|
1.0Vp-p
|
|
Полоса пропускания видео
|
50MHz
|
|
Полоса дискретизации
|
8 бит
|
|
Частота дискретизации
|
108MHz
|
|
Отношение сигнал/шум
|
>67dB
|
|
Время нарастания и спада
|
<0.8ns
|
|
Собственный джиттер оптического сигнала
|
<0.2 UI
|
|
Дифференциальное усиление
|
<
|
|
±
|
1°<
|
|
±
|
1°Электрические и механическиеBNC
|
|
Скорость передачи данных
|
5MP 4MP 3MP 1080P 720P Camera
|
|
Данные PTZ
|
LNK-5MP-16V-20R
|
|
По умолчанию: RS485
|
|
(RS232/RS422 опционально)
|
Количество каналов 1
|
|
Разъем
|
Электрические и механические
|
|
Скорость передачи данных
|
0-200Kbps
|
|
Направления
|
По умолчанию: Simplex от Rx к Tx (BIDI duplex опционально)
|
|
Окружающая среда
|
Рабочая температура:
|
|
-
|
|
15
|
°C до 65°C (5°F до 149°F)Температура хранения:-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
>
|
|
1
|
00,000 часовЭлектрические и механическиеВходное питание:
|
|
DC5V 2A
|
|
Потребляемая мощность:
|
≤
|
|
6W
|
Светодиодные индикаторы: Волокно
|
|
Волокно
|
|
Видео
|
Видео LED1, LED2, LED3, LED4
|
|
Данные
|
Состояние данных
|
|
PWR
|
Состояние питания
|
|
Размеры (ШxГxВ):
|
19
|
|
”
|
1U шасси 482 x
220 мм44 ммВес: 7
|
|
Kg
|
Корпус:Металлический корпус
|
|
Варианты монтажа:
|
Настенный
|
|
/Монтаж в стойку
|
Нормативные разрешенияISO9001
|
|
CE, RoHS и FCC
|
|
Информация для заказа HD-видео конвертера по оптоволокну
|
|
Модель
|
Детали
|
LNK-5MP-16V-20
|
16-кан. HD-AHD/CVI/TVI/CVBS видео (
|
|
5MP 4MP 3MP 1080P 720P Camera
|
) + 1-кан. Обратные данные RS485 (для PTZ камер), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парамиLNK-5MP-16V-20R16-кан. HD-AHD/CVI/TVI/CVBS видео (
|
|
5MP 4MP 3MP 1080P 720P Camera
|
) + 1-кан. Обратные данные RS485 (для PTZ камер), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парамиПрименение HD-видео конвертера по оптоволокнуПослепродажное обслуживание и гарантийная политика
|
Он состоит из
онлайн-обслуживания клиентов
и телефонного обслуживания клиентов, предоставляя консультации по продуктам,удаленную техническую поддержку,
услуги по техническому обслуживанию и приемке.Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после тестирования неисправности продукта
техниками и повреждения, вызванного не стихийными бедствиями, покупатель может напрямуюобратиться в пункт покупки для замены на продукты того же типа. Или продукт со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия
: Повреждения, вызванные не стихийными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Следующие обстоятельства не подпадают под действие замены и бесплатного обслуживания]1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение внутренних настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими проблемами, не связанными с продуктом, такими как дизайн, технология, производство и качество.
