75 Ом (несимметричное)Ch 5MP HD-Видео 4-канальный волоконно-оптический преобразователь видеосигнала
Обзор волоконно-оптического преобразователя HD-видео

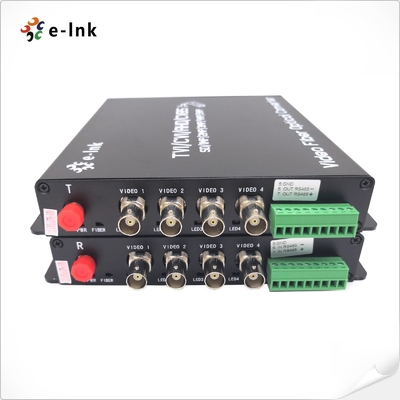

E-Link 4-канальный, 4-в-1 волоконно-оптический преобразователь видеосигнала представляет собой высокопроизводительное решение, которое преобразует аналоговые сигналы AHD, HD-CVI, HD-TVI или CVBS в оптические сигналы для передачи на сверхбольшие расстояния
до 120 км
по одному волокну. Используя передовое несжатое HD-видео и высокоскоростную цифровую оптическую технологию, он может одновременно передавать четыре канала видео, поддерживая разрешение
до 5MP. Это устройство Plug-and-Play не требует электронных или оптических настроек и оснащено
светодиодными индикаторами состояния для мониторинга в реальном времени. Предлагая гибкие варианты автономной или стоечной установки это идеальное решение высокой плотности для расширения нескольких каналов видеонаблюдения высокой четкости
в приложениях безопасности, промышленности и вещания.
Особенности волоконно-оптического преобразователя HD-видео
Технология без сжатия:
Обеспечивает высококачественную передачу видео без потерь.
-
Автоматическое определение формата видео: Автоматически распознает несколько входных видеоформатов.
-
Многосигнальная передача: Поддерживает одновременную передачу сигналов AHD, HDCVI, HD-TVI или CVBS с данными управления PTZ (RS485) по одному оптоволоконному кабелю.
-
Высокая совместимость с камерами: Работает с камерами 5MP, 4MP, 3MP, 1080P и 720P.
-
Светодиодные индикаторы состояния: Обеспечивают мониторинг функционального режима в реальном времени.
-
Промышленная надежность: Разработан для стабильной работы в суровых условиях.
-
Установка Plug & Play: Простая настройка, не требующая конфигурации.
-
Широкий диапазон рабочих температур: Функционирует надежно от -15ºC до +65ºC.
-
Технические характеристики волоконно-оптического преобразователя HD-видеоОптическое волокно
Длина волны
|
WDM:1310nm/1550nm
|
|
Выходная мощность
|
-8~3dBm
|
|
Оптическое волокно
|
50/125u мультимод
|
|
,
|
62.5/125u мультимод, 9/125u одномод, -26dBm
|
|
Оптический разъем
|
FC (по умолчанию), ST или SC (опционально)
|
|
Дальность передачи
|
0~550M (MM) / 0~80KM (SM) (По умолчанию 20 км)
|
|
Видео
|
Количество каналов
|
|
Данные
|
|
Входное/выходное сопротивление
|
75 Ом (несимметричное)
|
|
Стандартное входное/выходное напряжение видео
|
1.0Vp-p
|
|
Полоса пропускания видео
|
50MHz
|
|
Полоса дискретизации
|
8 бит
|
|
Частота дискретизации
|
108MHz
|
|
Отношение сигнал/шум
|
>67dB
|
|
Время нарастания и спада
|
<0.8ns
|
|
Внутренний джиттер оптического сигнала
|
<0.2 UI
|
|
Дифференциальное усиление
|
<
|
|
±
|
1°<
|
|
±
|
1°Электрические и механическиеBNC
|
|
Скорость передачи данных
|
5MP 4MP 3MP 1080P 720P Camera
|
|
Данные PTZ
|
LNK-5MP-4V-20R
|
|
По умолчанию: RS485
|
|
(RS232/RS422 опционально)
|
Количество каналов 1
|
|
Разъем
|
Электрические и механические
|
|
Скорость передачи данных
|
0-200Kbps
|
|
Направления
|
По умолчанию: Симплекс от Rx к Tx (BIDI дуплекс опционально)
|
|
Окружающая среда
|
Рабочая температура:
|
|
-
|
|
15
|
°C до 65°C (5°F до 149°F)Температура хранения:-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
>
|
|
1
|
00,000 часовЭлектрические и механическиеВходное питание:
|
|
DC5V 2A
|
|
Потребляемая мощность:
|
≤
|
|
6W
|
Светодиодные индикаторы: Волокно
|
|
Волокно
|
|
Видео
|
Видео LED1, LED2, LED3, LED4
|
|
Данные
|
Состояние данных
|
|
PWR
|
Состояние питания
|
|
Размеры (ШхГхВ):
|
167
|
|
x
|
172 мм28 ммВес: 1.5
|
|
Kg
|
Корпус:Металлический корпус
|
|
Варианты монтажа:
|
Настенный
|
|
/Стоечный
|
Нормативные одобренияISO9001
|
|
CE, RoHS и FCC
|
|
Информация для заказа волоконно-оптического преобразователя HD-видео
|
|
Модель
|
Детали
|
LNK-5MP-4V-20
|
4-кан. HD-AHD/CVI/TVI/CVBS видео (
|
|
5MP 4MP 3MP 1080P 720P Camera
|
) + 1-кан. обратные данные RS485 (для PTZ-камер), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парамиLNK-5MP-4V-20R4-кан. HD-AHD/CVI/TVI/CVBS видео (
|
|
5MP 4MP 3MP 1080P 720P Camera
|
) + 1-кан. обратные данные RS485 (для PTZ-камер), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парамиПрименение волоконно-оптического преобразователя HD-видеоПослепродажное обслуживание и гарантийная политика
|
Он состоит из
онлайн-обслуживания клиентов
и телефонного обслуживания клиентов, предоставляя консультации по продуктам,удаленную техническую поддержку,
услуги по техническому обслуживанию и приемке.Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после проверки неисправности продукта
техниками и повреждений, вызванных не стихийными бедствиями, покупатель может напрямуюобратиться в пункт покупки для замены на продукты того же типа. Или продукт со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия
: Гарантийный срок нашей компании на повреждения, вызванные не стихийными бедствиями, составляет 1 год.
[Следующие обстоятельства не подпадают под замену и бесплатное обслуживание]1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение внутренних настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими проблемами, не связанными с продуктом, такими как дизайн, технология, производство и качество.
