кгCh 5MP HD-Видео 4-в-1 Видеоволоконный Преобразователь
Обзор HD-видеоволоконного преобразователя

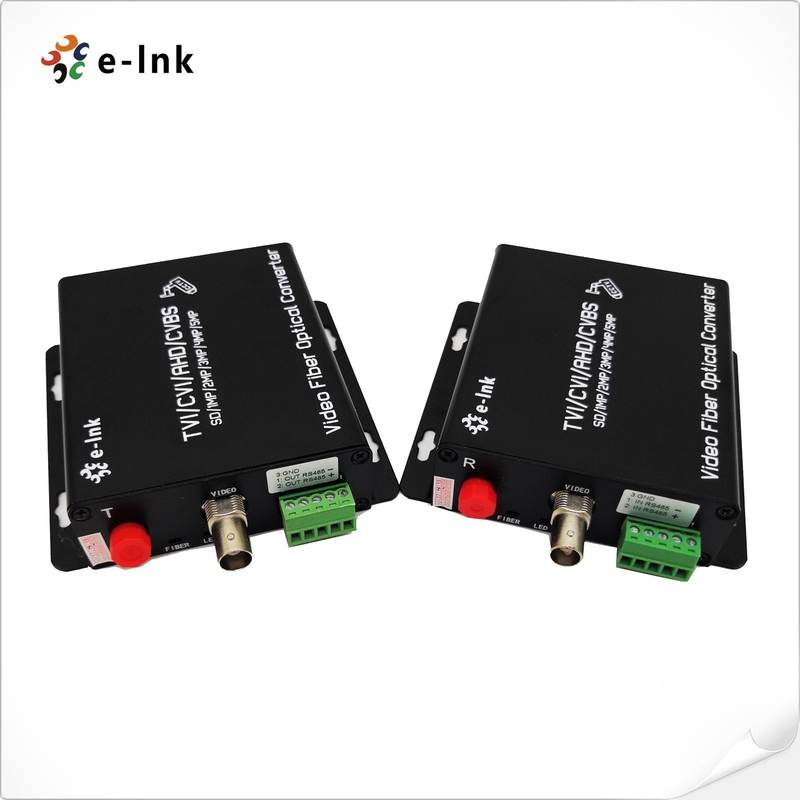

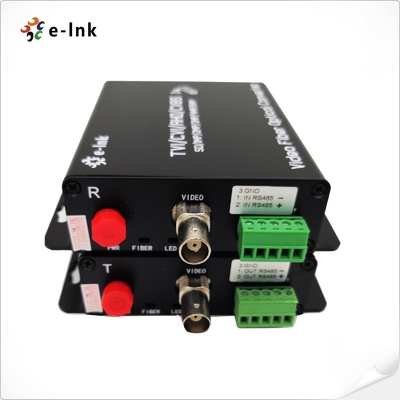

E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4-в-1 Видеоволоконный Преобразователь использует передовую технологию несжатого видео и высокоскоростной оптической передачи для преобразования AHD, HD-CVI, HD-TVI или CVBS
а
налоговых сигналов в оптические сигналы для передачи на сверхбольшие расстояния до 120 км через оптоволоконный кабель. Этот универсальный приемопередатчик поддерживает разрешения
от 720p до 5MP, передавая один видеоканал по одному одномодовому или многомодовому волокну. С
функцией plug-and-play, нет необходимости в электронных или оптических настройках. Он обеспечивает мониторинг состояния с помощью светодиодов
и предлагает гибкие варианты установки: автономную или в стойку. Он идеально подходит для расширения
видео высокой четкости в системах видеонаблюдения, безопасности и промышленных приложениях.
Особенности HD-видеоволоконного преобразователя
Высококачественная передача:
-
Технология некодирования сжатия обеспечивает исходное качество видео.Автоматическое определение формата видео:
-
Поддерживает автоматическую идентификацию входных видеоформатов.Интеграция нескольких сигналов:
-
Передает сигналы AHD, HDCVI, HD-TVI или CVBS вместе с данными управления PTZ (RS485) по одному оптоволоконному кабелю.Совместимость с камерами:
-
Поддерживает камеры 5MP, 4MP, 3MP, 1080P и 720P.Мониторинг состояния:
-
Светодиодные индикаторы отображают функциональное состояние в реальном времени.Промышленный дизайн:
-
Надежная работа в широком диапазоне рабочих температур.Простое развертывание:
-
Настройка Plug-and-play для быстрой установки.Широкий диапазон температур:
-
Работает от -15°C до +65°C.Технические характеристики HD-видеоволоконного преобразователя
Оптическое волокно
|
Длина волны
|
|
WDM:1310nm/1550nm
|
Выходная мощность
|
|
-8~3dBm
|
Оптическое волокно
|
|
50/125u многомодовое
|
,удаленную техническую поддержку,удаленную техническую поддержкуЧувствительность Rx
|
|
-26dBm
|
Оптический разъем
|
|
FC (по умолчанию), ST или SC (опционально)
|
Расстояние передачи
|
|
0~550M (MM) / 0~80KM (SM) (Расстояние по умолчанию 20 км)
|
Видео
|
|
Светодиод
|
|
1
|
кг
|
|
75 Ом (несимметричное)
|
Стандартное входное/выходное напряжение видео
|
|
1.0Vp-p
|
Полоса пропускания видео
|
|
50 МГц
|
Полоса частот дискретизации
|
|
8 бит
|
Частота дискретизации
|
|
108 МГц
|
Отношение сигнал/шум
|
|
>67 дБ
|
Время нарастания и спада
|
|
<0.8 нс
|
Собственный джиттер оптического сигнала
|
|
<0.2 UI
|
Дифференциальное усиление
|
|
<
|
±1Дифференциальная фаза
|
|
<
|
±1кгРазъем
|
|
3-контактные клеммные колодки
|
Поддержка видео
|
|
5MP 4MP 3MP 1080P 720P Камера
|
), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парами
|
|
Протокол
|
|
По умолчанию: RS485
|
(RS232/RS422 опционально) Количество каналов
|
|
1
|
кг
|
|
3-контактные клеммные колодки
|
Скорость передачи данных
|
|
0-200 кбит/с
|
Направления
|
|
По умолчанию: Симплекс от Rx к Tx (BIDI дуплекс опционально)
|
Окружающая среда
|
|
Рабочая температура:
|
|
-
|
15°C до 65°C (5°F до 149°F)Температура хранения:
|
|
-40°C до 85°C (-40°F до 185°F)
|
Относительная влажность:
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
>
|
1кгЭлектрические и механические
|
|
Входное питание:
|
|
DC5V 2A
|
Потребляемая мощность:
|
|
≤
|
6 ВтСветодиодные индикаторы:
|
|
Волокно
|
|
Состояние
|
Состояние Видео
|
|
Светодиод
|
Данные
|
|
Состояние данных
|
PWR
|
|
Состояние питания
|
Размеры (ШхДхВ):
|
|
104
|
x 28x 28мм Вес:
|
|
1
|
кгКорпус:
|
|
Металлический корпус
|
Варианты монтажа:
|
|
Настенный
|
/Монтаж в стойкуНормативные одобрения
|
|
ISO9001
|
|
CE, RoHS и FCC
|
|
Информация для заказа HD-видеоволоконного преобразователя
|
Модель
|
Детали
|
LNK-5MP-1V-20
|
|
1-кан HD-AHD/CVI/TVI/CVBS видео (
|
5MP 4MP 3MP 1080P 720P Камера ), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парамиLNK-5MP-1V-20R
|
|
1-кан HD-AHD/CVI/TVI/CVBS видео (
|
5MP 4MP 3MP 1080P 720P Камера ) + 1-кан обратные данные RS485 (для PTZ камер), 20 км, одномодовое одно волокно, FC, включая 1 передатчик и 1 приемник, используется парамиПрименение HD-видеоволоконного преобразователя
|
Политика послепродажного обслуживания и гарантии
Он состоит из
онлайн-обслуживания клиентов и телефонного обслуживания клиентов, предоставляя консультации по продуктам,удаленную техническую поддержку
, услуги по техническому обслуживанию и приемке.Политика обслуживания
: Замена в течение трех месяцев и гарантия на три года.Замена
: В течение трех месяцев после покупки серии продуктов, после проверки неисправности продуктатехниками и повреждений, вызванных не стихийными бедствиями, покупатель может напрямую
обратиться в пункт покупки для замены продукта того же типа. Или продукта со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия
: Повреждения, вызванные не стихийными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.[Следующие обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение внутренних настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими проблемами, не связанными с продуктом, такими как дизайн, технология, производство и качество.
