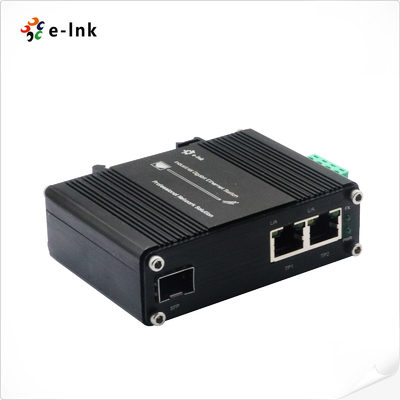

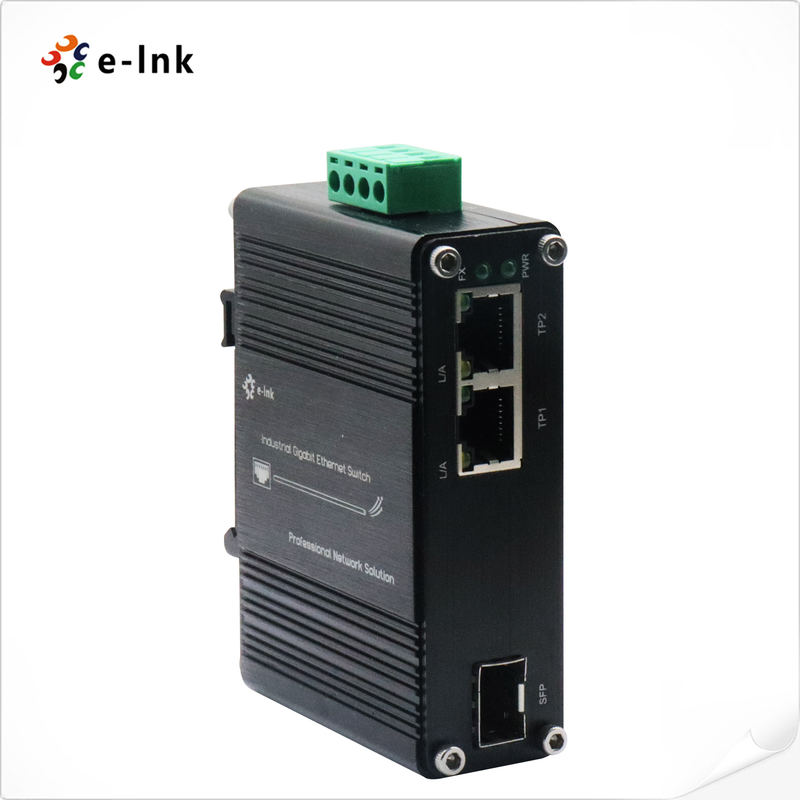

Mini Industrial 1-Port 100/1000X SFP to 2-Port 10/100/1000T Ethernet Media Converter
Обзор Mini Industrial Media Converter
УстройствоLNK-IMC1200G-SFPсерии - это надежный медиаконвертер промышленного класса, разработанный для обеспечения надежного
расширения сети в условиях электрических помех и сложных условий окружающей среды. Обеспечивая бесшовное
преобразование между стандартным гигабитным медным Ethernet (10/100/1000Base-T)и гибким
оптоволоконным (100/1000Base-X)соединениям, он обеспечивает целостность данных на больших расстояниях.
Созданный в соответствии с самыми высокими закаленными спецификациями, этот преобразователь безупречно работает при температурах
от -40°C до +75°C, что делает его идеальным для использования в промышленной автоматизации, наружном наблюдении и интеллектуальных
транспортных системах. Его компактный дизайн для DIN-рейки позволяет легко интегрировать его в шкафы управления.
Использование выбираемых пользователем SFP-модулей (одномодовых или многомодовых) предлагает непревзойденную гибкость
в настройке оптоволоконной линии в соответствии с конкретными требованиями к расстоянию и пропускной способности, обеспечивая при этом полную устойчивость
к электромагнитным помехам (EMI). Соответствие стандарту EN55022 гарантирует стабильную работу
в чувствительных средах.
Особенности Mini Industrial Media Converter
►Оснащен 4× 10/100/1000Base-TXпортами и 2× 100/1000Base-X оптоволоконными портами
►Порты RJ45 поддерживают 10/100/1000 Мбит/с полный/полудуплекс, автосогласование, и Auto MDI/MDIX
►Энергоэффективный дизайн, соответствующий стандарту IEEE 802.3az (EEE)
►Резервный дизайн входного питания обеспечивает непрерывную и стабильную работу
►Поддерживает настенный монтаж и установку на DIN-рейку для универсального развертывания
►Промышленный дизайн с широким диапазоном рабочих температур: -40°C to 80°C (-40°F to 176°F)
Технические характеристики Mini Industrial Media Converter
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Тип обработки:
|
Store-and-Forward
|
|
Скорость фильтрации пересылки:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Память буфера пакетов:
|
1 Мбит
|
|
Макс. Длина пакета:
|
9K байт
|
|
Размер таблицы адресов
|
2K MAC-адресов
|
|
Интерфейс
|
|
Разъем:
|
2 x RJ45
|
|
Оптический порт:
|
1 x SFP 1000Base-X или 100Base-FX (автоматическое определение)
|
|
Электрические и механические
|
|
Входное питание:
|
12~48 В постоянного тока, 4-контактный клеммный блок
|
|
Потребляемая мощность:
|
5Вт Макс.
|
|
Светодиодные индикаторы:
|
|
PWR:
|
Состояние питания
|
|
L/A:
|
Состояние канала передачи данных
|
|
SPD:
|
Состояние Ethernet
|
|
100M/1000M:
|
Волокно LINK Состояние
|
|
Размеры (ШхГхВ):
|
95 x 70 x 30 мм
|
|
Вес:
|
0,25 кг
|
|
Корпус:
|
Алюминиевый Корпус
|
|
Варианты монтажа:
|
DIN-рейка / Настенный монтаж
|
|
Окружающая среда
|
|
Рабочая температура:
|
-40°C до 75°C (-40°F до 167°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация для заказа Mini Industrial Media Converter
|
Модель
|
Описание
|
|
LNK-IMC1200G-SFP
|
Закаленный 2-портовый 10/1001000BASE-TX to 100/1000BASE-X SFP Media Converter
|
|
Опции SFP
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP (Промышленный SFP).
|
|
► SFP-модуль приобретается отдельно.
|
|
Варианты монтажа
|
► Установлен кронштейн для DIN-рейки по умолчанию; Кронштейн для настенного монтажа входит в комплект.
|
|
Варианты питания
|
► 24Вт/1А 24В постоянного тока. Открытый провод для клеммной колодки
|
|
► Блок питания приобретается отдельно.
|
Применение Mini Industrial Media Converter
Политика послепродажного обслуживания и гарантии
Он состоит из онлайн-обслуживания клиентов и телефонного обслуживания клиентов, предоставляя консультации по продуктам,
удаленную техническую поддержку, услуги по техническому обслуживанию и приемке.
Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после тестирования неисправности продукта
техниками и повреждений, вызванных не стихийными бедствиями, покупатель может напрямую
обратиться в пункт покупки для замены того же типа продукции или продукции со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия: Искусственные повреждения, вызванные не стихийными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Следующие обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение внутренних настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими непроблемами продукта, такими как дизайн, технология, производство и качество.
