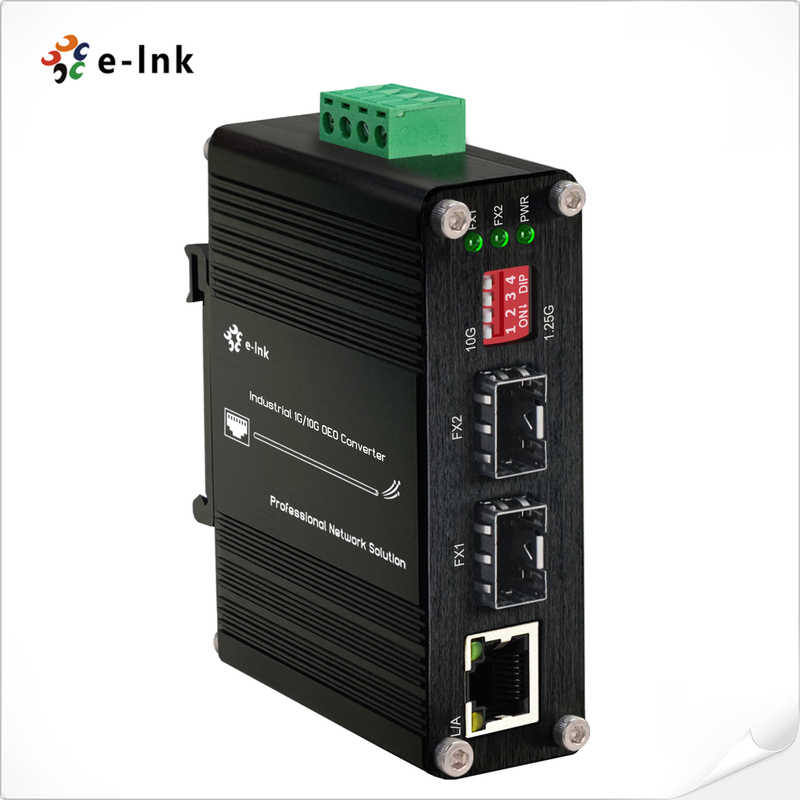

Промышленный 1G/10G SFP+ OEO с 3R-репейтером Ethernet Media Converter

Данные о производительности

Технические характеристики

Функция оборудования

3R Repeater

Скорость передачи

10G: 8.5Gb/s-11.7Gb/s

Протоколы

8.5G Fiber Channel

SONET OC-192, SDH STM-64 (9.95Gbps)

10G WAN (10Gbps)

10G LAN (10.31Gbps)

OTN OTU-2 (G.709) (10.70Gbps)

10G LAN с кодированием 255/237 FEC (11.09Gbps)

10G Fiber Channel (11.32Gbps)

10G POS

Тип интерфейса

SFP+ to SFP+

Дистанция передачи

SFP+ модуль: до 80 км

Максимальный размер пакета

Скорость пересылки

14,880,950/S

Рабочая температура

-40°C to 80°C (-40°F to 176°F)

Температура хранения

-40°C to 85°C (-40°F to 185°F)

Относительная влажность

от 5% до 95% без конденсации

MTBF

> 200,000 часов

Ethernet Media Converter Спецификации

Standards

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Full-duplex flow control

Режим работы

10/100/1000BASE-T to 1000BASE-SX/LX

Тип порта

SFP to RJ45

Сетевые кабели

Витая пара
10BASE-T: 2-парный UTP Cat. 3,4,5, до 100 м
100BASE-TX: 2-парный UTP Cat. 5, до 100 м
1000BASE-T: 4-парный STP Cat 5 до 100 м

Волоконно-оптический кабель
1000BASE-SX:
50/125μm или 62.5/125μm многомодовый оптоволоконный кабель, до 220/550 м/2 км.
1000BASE-LX:
9/125μm одномодовый кабель, обеспечивающий большую дальность для 10/20/40/80/120 км (зависит от модуля SFP)

Электрические и механические характеристики

Входное питание

12~48VDC, Резервное питание (6-контактный клеммный блок)

Потребляемая мощность

8Вт Макс

Защита

Перегрузка по входному питанию

Автоматическое восстановление

Обратная полярность

Присутствует

DIP Переключатель

4-значный DIP-переключательфункцияDIP

Функция

Настройки

SW 1

1.25G/10G

ON - 1.25~8.5G

OFF - 10.3G или 14.025G

SW 2

Зарезервировано

Светодиодные индикаторы:

OFF -

Зарезервировано Светодиодные индикаторы:

Зарезервировано

Светодиодные индикаторы:

OFF -

Зарезервировано Светодиодные индикаторы:

Зарезервировано

Светодиодные индикаторы:

OFF -

Зарезервировано Светодиодные индикаторы:

PWR

Состояние питания

F

X2Порт SFP

-2F

X2Порт SFP

-2L

/ATP LINK/ACT

Размеры (ШхДхВ)

95 x 70 x 30 мм

Вес

0.2

5кгКорпус

Алюминиевый

Корпус Варианты монтажа:

Крепление на DIN-рейку

Нормативные одобрения

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Информация для заказа

Описание

ETH-IMC2402-OEO

Промышленный 1G/10G SFP+ to SFP+ OEO Converter (3R Repeater) с 1

GФункция Ethernet Media Converter Опции SFP

► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP

► SFP модуль приобретается отдельно.

Варианты монтажа

► Установлен кронштейн DIN-рейки по умолчанию

Опции питания

► Блок питания на DIN-рейку. Открытый провод для клеммной колодки.

► Блок питания приобретается отдельно.

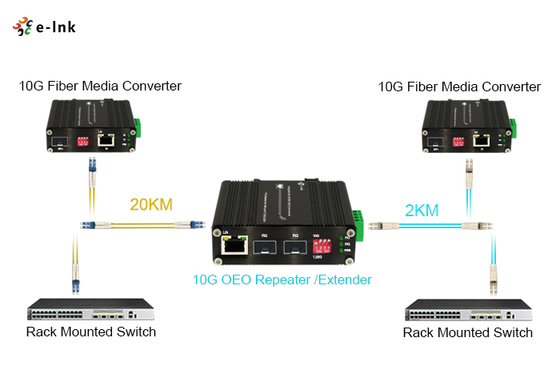

Применение
