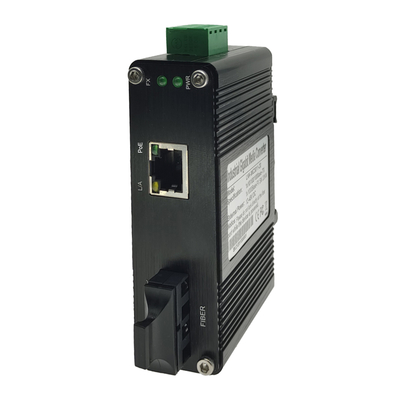

Миниатюрный промышленный медиаконвертер 100FX - 10/100TX PoE+ с разъемом SC для оптоволокна, 30 Вт, -40~75°C
Обзор
LNK-IMC1100P - это компактный промышленный медиаконвертер PoE+ с оптоволоконным подключением 100 Мбит/с к Ethernet,
предназначенный для питания IP-камер, беспроводных точек доступа и других устройств с поддержкой PoE
в суровых условиях эксплуатации. Оснащен одним оптоволоконным портом 100Base-FX SC и одним портом 10/100Base-T RJ45
с соответствием IEEE 802.3af/at, он обеспечивает выходную мощность PoE+ до 30 Вт, обеспечивая при этом
стабильное преобразование среды. Его прочный алюминиевый корпус IP40, широкий диапазон рабочих температур
(-40°C to 75°C) и вход питания от клеммной колодки 12~48 В постоянного тока делают его идеальным для
систем видеонаблюдения, промышленной автоматизации и удаленных сетевых расширений, где компактный размер
и надежная работа имеют решающее значение.
Особенности
Преобразование оптоволокно-Ethernet — 100Base-FX SC в 10/100Base-T RJ45
Выход PoE+ — Соответствие IEEE 802.3af (15,4 Вт) / 802.3at (30 Вт)
Компактный промышленный дизайн — Небольшая занимаемая площадь с алюминиевым корпусом IP40
Гибкое питание — Вход от клеммной колодки 12~48 В постоянного тока, максимальное потребление 36 Вт
Расширенный температурный диапазон — от -40°C до 75°C для суровых промышленных условий
Универсальный монтаж — В комплекте кронштейны для DIN-рейки и настенного монтажа
Технические характеристики
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3x Полнодуплексный режим и управление потоком
|
|
IEEE 802.3az Энергоэффективный Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Тип обработки:
|
Store-and-Forward
|
|
Скорость фильтрации пересылки:
|
14,880pps (10 Мбит/с)
|
|
148,800pps (100 Мбит/с)
|
|
Память буфера пакетов:
|
128K бит
|
|
Макс. Длина пакета:
|
1522 Байт
|
|
Размер таблицы адресов
|
1K MAC-адресов
|
|
Интерфейс
|
|
Разъем:
|
1x RJ45
|
|
Оптический порт:
|
1 x SC 100Base-FX
|
|
Электрические и механические характеристики
|
|
Входное питание:
|
12~48 В постоянного тока, 2-контактная клеммная колодка
|
|
Выходная мощность
|
48 В постоянного тока
|
|
Потребляемая мощность:
|
36 Вт макс.
|
|
Светодиодные индикаторы:
|
|
PWR:
|
Состояние питания
|
|
L/A:
|
Состояние соединения данных
|
|
POE:
|
Состояние PoE
|
|
100M/1000M:
|
Состояние оптоволоконного соединенияРазмеры (ШхДхВ): 9
|
|
5
|
x 7 0 x 30ммВес: 0,25 кг
|
|
Корпус:
|
Алюминиевый
|
|
Корпус
|
Варианты монтажа: DIN-рейка / Настенный монтаж
|
|
Окружающая среда
|
Рабочая температура:
|
|
-40°C до
|
|
75
|
°C (-40°F до 16°F)Температура хранения:-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:
2010
EMS: IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Информация для заказа
Модель
|
Описание
|
LNK-IMC1100P
|
Миниатюрный промышленный медиаконвертер PoE, 1 порт 100BASE SC + 1 порт 10/100BASE-T 802.3at PoE, порт SC для оптоволокна,
|
|
Многомодовый
|
, 1310/1550 нм, 2 кмLNK-IMC1100PS-20Миниатюрный промышленный медиаконвертер PoE, 1 порт 100BASE SC + 1 порт 10/100BASE-T 802.3at PoE, порт SC для оптоволокна,
|
|
Одномодовый
|
, 1310/1550 нм, 20 кмLNK-IMC1100PS-20► Установлен кронштейн для DIN-рейки по умолчанию; в комплект входит кронштейн для настенного монтажа.
|
|
Одномодовое одноволокно
|
, 1310/1550 нм, 20 кмВарианты монтажа► Установлен кронштейн для DIN-рейки по умолчанию; в комплект входит кронштейн для настенного монтажа.
|
|
Варианты питания
|
►
|
|
75
|

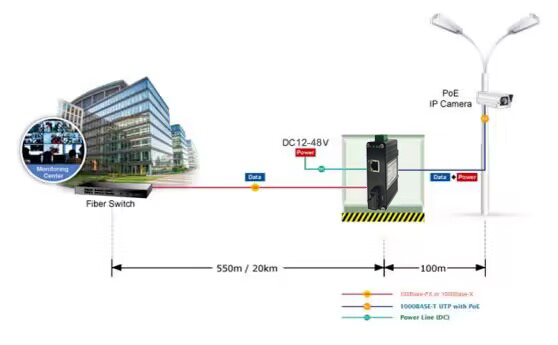

Вт/1.6A Блок питания 48 В постоянного тока. Открытый провод для клеммной колодки► Блок питания приобретается отдельно.Применение
|
|
|
