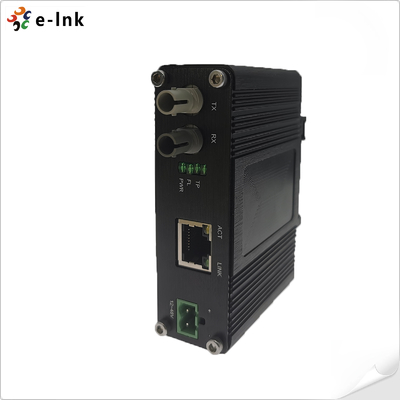

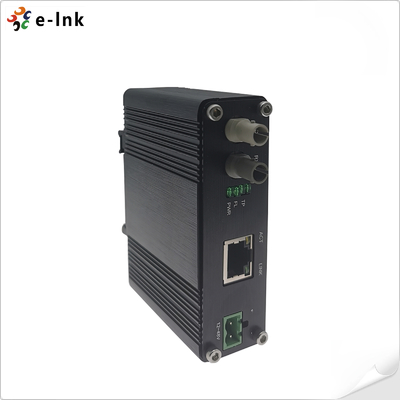

Индустриальный преобразователь 10Base-T в 10Base-FL ST
Обзор
LNK-IMC10FST - это специализированный низкоскоростной промышленный преобразователь медиа, предназначенный для
Это позволяет использовать более современные 10 Мбит/с Ethernet сети, которые требуют надежного и надежного волоконного соединения.
преобразует 10Base-T медь в 10Base-FL волокно (ST соединитель) через мультимодное волокно до
2 км. С поддержкой как полу, так и полного дуплекса, IEEE 802.3x управления потоком, и
Эффективный Ethernet (EEE), он обеспечивает стабильную производительность в условиях ограниченной пропускной способности или на больших расстояниях
Промышленные приложения. С прочным корпусом из алюминия IP40, широкой рабочей температурой
(-40°C до 75°C), и DIN-Rail или установка на стену, идеально подходит для промышленной автоматизации,
интеграция устаревшего оборудования и системы дистанционного мониторинга.
Особенности
Поддержка устаревшей сетиПреобразует 10Base-T медь в 10Base-FL ST волокно
Расширенный охватДо 2 км по мультимодовому волокну (850 нм длины волны)
Широкая совместимостьРаботает с 10Base NIC, хабами и коммутаторами без кроссовера
кабели
Промышленная долговечность-40°C до 75°C широкий диапазон температур
Гибкое питание12 ~ 48VDC, максимальное потребление 5 Вт
Многофункциональная установкаВключенные варианты DIN-Rail и настенного монтажа
Технические индексы
|
Ethernet
|
|
Стандарты
|
IEEE 802.3
|
|
10 База-Т
|
|
10 База-FL
|
|
IEEE 802.3az Энергоэффективный Ethernet (EEE)
|
|
IEEE802.3x Полный дуплекс и управление потоком
|
|
Средства конвертации:
|
Режим хранения и пересылки или режим пересечения
|
|
Скорость фильтрации:
|
14,880pps (10Mbps)
|
|
Wсредняя длина:
|
850 нм
|
|
Пространство буфера:
|
Встроенный в 128Kb ОЗУ для буфера данных
|
|
Контроль потока:
|
полный дуплекс: контроль потока;
Полудуплекс: обратное давление
|
|
Ввозможно Длина:
|
50/125um или 62.5/125um Многорежимный двойной оптический кабель для 10Base-FL
100 метров максимум для UTP
Максимальная дальность 2000 метров для оптических волокон
|
|
Тип трансмиссии:
|
Базовая полоса
|
|
Выключатель соединения:
|
2-позиционный переключатель 10Base-T на стороне RJ-45 (узло или W/S)
|
|
Интерфейс
|
|
Коннектор:
|
1x RJ45 10Base-T
|
|
Оптический порт:
|
1 x ST10База-FЛ
|
|
Электрические и механические
|
|
Сила ввода:
|
12 ~48ВДС, 2-прикольный конечный блок
|
|
Потребление энергии:
|
5 Вт максимум.
|
|
Светодиодные индикаторы
|
|
ПWR:
|
Статус питания
|
|
ACT:
|
Состояние ссылки данных
|
|
ТП:
|
Статус Ethernet
|
|
FL:
|
Волокно LИНК Статус
|
|
Размеры (WxDxH):
|
95 x70 x30 мм
|
|
Вес:
|
0.25 кг.
|
|
Оружейный корпус:
|
Алюминий Дело
|
|
Варианты монтажа:
|
DIN-Rail/Стенная установка
|
|
Экологические
|
|
Рабочая температура:
|
-40°C до75°C (-40°F до 1 °C)67°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
Неконденсирующее от 5% до 95%
|
|
MTBF
|
> 200 000 часов
|
|
Разрешения по правилам
|
|
ISO9001, CE, FCC, RoHS
|
|
ЕНС:
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказе
|
Модель
|
Описание
|
|
LNK-IMC10FST-MM
|
Мини-индустриальный преобразователь медиа 10BASE-T в 10BASE-FL Ethernet, многорежимный, 2 км, 850 нм, ST
|
|
Варианты монтажа
|
Установлена поддержка по умолчанию DIN-Rail; включена поддержка на стенке.
|
|
Опции питания
|
►24W/1A24ВДК питание. Открытый провод для терминал блока
|
|
Поставки питания покупаются отдельно.
|
