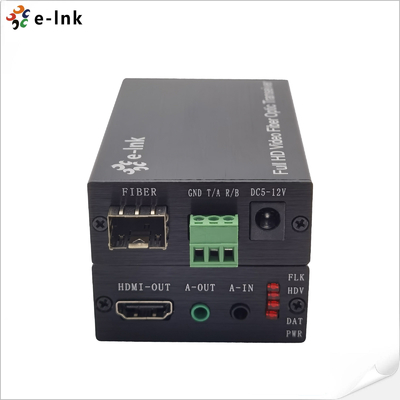

Удлинитель HDMI по оптоволокну для передачи на большие расстояния с двунаправленным аудио и RS232
Обзор

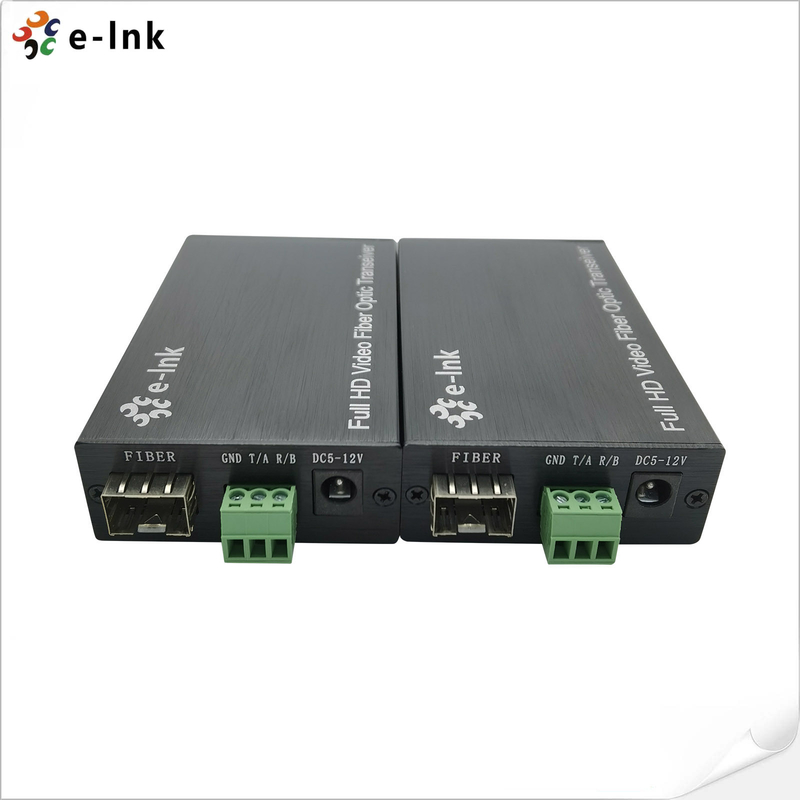

Устройство LNK-HF100DA HDMI Fiber Optic Extender обеспечивает передачу на большие расстояния
видео высокой четкости HDMI, двунаправленного стереозвука и сигналов управления RS232
по одному оптоволоконному кабелю. Поддержка HDMI 1.4/1.4b и HDCP 1.4
стандартов, обеспечивает бесперебойную совместимость с широким спектром источников и дисплеев
устройств. Обеспечивая разрешение до 1920×1200@60Hz и полное 3D-видео, этот оптоволоконный HDMI
удлинитель обеспечивает кристально чистое, несжатое качество изображения без задержек и потери сигнала.
Разработанный для профессиональных систем распределения AV, систем управления, вещания, цифровых
вывесок и промышленного мониторинга, LNK-HF100DA гарантирует стабильную производительность,
высокую помехозащищенность и безопасную передачу данных на большие расстояния.
Его компактный и надежный дизайн делает его идеальным для сред, требующих высокой стабильности,
качества изображения и бесшумной связи.
Особенности
Передача HDMI по оптоволокну на большие расстояния:
Расширяет несжатое видео HDMI, управление RS232 и стерео аудиосигналы до 20 км
по одному оптоволоконному кабелю, обеспечивая высокоскоростную и бесперебойную
связь.
Производительность видео высокой четкости:
Поддерживает максимальное разрешение 1920×1200@60Hz и 1600×1200@60Hz, обеспечивая
кристально чистое изображение, идеально подходящее для HD-видео и профессиональных дисплеев.
Двунаправленная интеграция стереозвука:
Включает двустороннюю передачу стереозвука для синхронизированного звука между источником
и устройствами отображения, обеспечивая высокое качество звука без задержек и искажений.
Поддержка последовательных данных RS232:
Облегчает передачу сигнала RS232 в реальном времени, позволяя беспрепятственное управление устройствами и
связь в интегрированных AV или системах автоматизации.
Полная совместимость с HDMI и HDCP:
Соответствует HDMI 1.4b, HDCP 1.2 и поддерживает форматы 3D-видео, обеспечивая
совместимость с широким спектром современных устройств с поддержкой HDMI.
Автоматическое сопоставление EDID и источника:
Встроенное управление EDID и система автоматической настройки интеллектуально оптимизируют видео
вывод для плавного, стабильного и четкого изображения на разных дисплеях.
Повышенная надежность и защита:
Включает защиту от электростатического разряда, надежную обработку сигнала и помехозащищенную конструкцию
для стабильной работы в сложных условиях.
Установка Plug-and-Play:
Компактный дизайн с простой настройкой plug-and-play, не требующей настройки программного обеспечения
— идеально подходит для цифровых вывесок, конференц-систем и диспетчерских.
Технические индексы
| Параметр |
Описание |
|
Видео
|
Стандарты |
HDMI1.4B 3D; HDCP1.4 |
| Максимальная тактовая частота пикселей |
165 МГц |
| Максимальная скорость передачи данных |
6,75 Гбит/с |
| Соответствует |
1080P@50/59.95/60Hz,( Макс. 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Специальная поддержка 1600*1200 @60HZ
|
| Разъем |
Разъем HDMI типа A |
| Импеданс |
100Ω |
| Диапазон кабеля HDMI |
<5 метров (разрешение до 1920*1200@60Hz) |
| Аудио |
Интерфейс |
3,5 мм внешний стереозвук |
| Передатчик |
1Ch вход + 1Ch выход |
| Приемник |
1Ch вход + 1Ch выход |
| RS232 |
Интерфейс |
3-контактный клеммный блок |
| Скорость передачи |
≤115200 бит/с |
| Оптическое волокно |
Интерфейс |
Модель SFP – разъем LC |
| Тип волокна |
Одномодовый |
| Длина волны |
850 нм/1310 нм/1550 нм |
| Пропускная способность интерфейса |
3 Гбит/с |
| Расстояние передачи |
Передача@1920*1200@60Hz
Многомодовое волокно: <500 м
Одномодовое волокно: 20 км
|
| ИндексДругое |
Источник питания |
Адаптер питания: DC 5~12 В |
| Рассеиваемая мощность |
МАКС. 4 Вт |
| Температура |
Рабочая: -20℃ ~ +70℃ |
| Влажность |
Рабочая: 5% ~ 90% |
| Размер (ДхШхВ) |
92 x 57 x 23 (мм) |
Информация для заказа
| Модель |
Описание |
| LNK-HF100DA |
1Ch HDMI + 1Ch двунаправленный стереозвук + 1Ch RS232 по оптоволоконному удлинителю, LC(SFP), многомодовое волокно, 500 м, включая 1 передатчик и 1 приемник, используется парами |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch двунаправленный стереозвук + 1Ch RS232 по оптоволоконному удлинителю, LC(SFP), одномодовое волокно, 20 км, включая 1 передатчик и 1 приемник, используется парами |
Применение
Устройство 1 Channel HDMI + Двунаправленный стереозвук + RS232 по оптоволоконному удлинителю
идеально подходит для широкого спектра профессиональных аудиовизуальных и коммуникационных передач
приложений, требующих передачи на большие расстояния, высокого качества и бесперебойного сигнала
расширения.
Он обычно используется в:
Системы вещания и видеопроизводства – обеспечивает передачу HDMI и аудио на большие расстояния
передачу сигнала между камерами, консолями редактирования и мониторами с нулевой задержкой и
отличным качеством изображения.
Центры управления и командные пункты – обеспечивает надежную передачу видео HDMI,
аудио и данных RS232 между терминалами операторов, видеостенами и центральными серверами управления.
Системы безопасности и видеонаблюдения – поддерживает HDMI по оптоволокну для видео в реальном времени
мониторинга в крупномасштабных системах видеонаблюдения и IP-камер, поддерживая стабильный вывод изображения.
Промышленная автоматизация и управление технологическими процессами – передает видео и последовательные сигналы управления RS232
на большие расстояния в заводском мониторинге, SCADA и системах машинного зрения.
Медицинская визуализация и здравоохранение – обеспечивает видео и аудио высокого разрешения
для диагностических дисплеев, хирургической визуализации и медицинских учебных установок, где изображение
точность имеет решающее значение.
Цифровые вывески и коммерческие дисплеи – идеально подходит для торговых центров, аэропортов,
транспортных узлов и конференц-центров, предлагая HDMI-распределение на большие расстояния
без ухудшения сигнала.
Интеграция образования и корпоративного AV – подключает проекторы, интерактивные доски,
и панели управления в лекционных залах, учебных заведениях и комнатах для совещаний через оптоволокно
для стабильной работы без электромагнитных помех.
Благодаря своей высокой совместимости, стабильной передаче и установке plug-and-play, этот
HDMI Fiber Extender предоставляет надежное решение для любой профессиональной среды
требующей безопасной, дальней AV и передачи данных.
