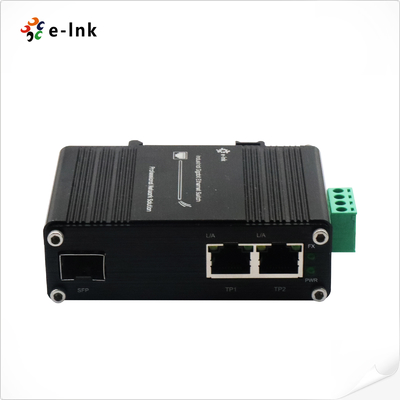

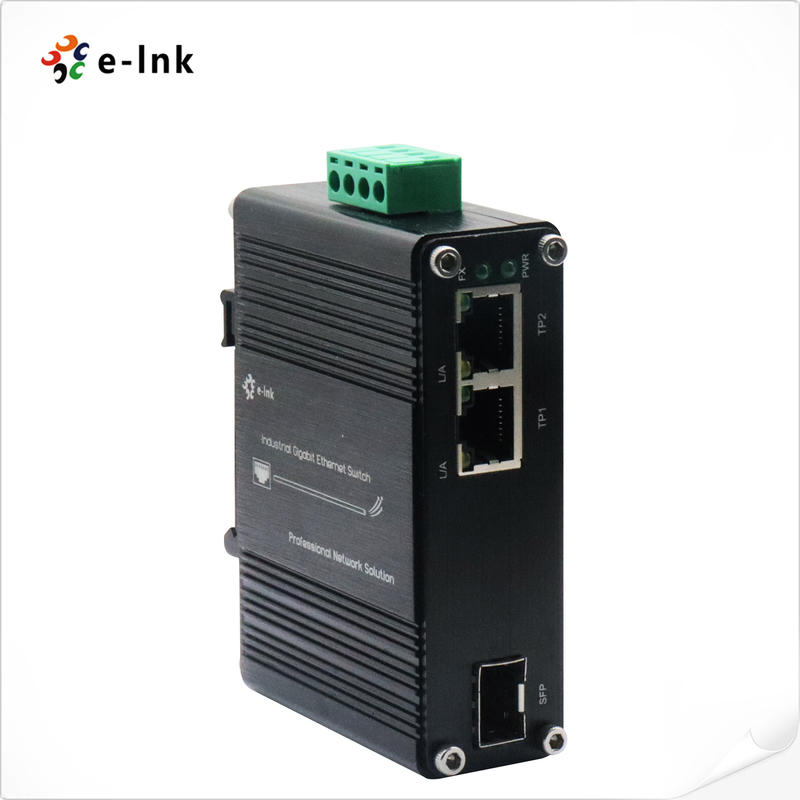

Миниатюрный промышленный медиаконвертер 1-Port 100/1000X SFP to 2-Port 10/100/1000T Ethernet
Обзор миниатюрного промышленного медиаконвертера
Медиаконвертер серии LNK-IMC1200G-SFP является надежным решением
для расширения Ethernet по оптоволокну в суровых условиях. Этот упрочненный медиаконвертер был разработан
с прочным корпусом и соответствует стандартам EN55022. Он способен работать при экстремальных температурах
в диапазоне от -40°C до +75°C, что делает его идеальным для промышленной автоматизации, транспорта и наружных применений.
Этот гигабитный медиаконвертер оснащен портами 10/100/1000Base-T и слотами 100/1000Base-X SFP,
предоставляя пользователям широкий выбор гибких опций оптоволокна. Эти опции включают внешние SFP-модули для одномодового
или многомодового волокна (1 или 2-жильного), предлагающие повышенную универсальность. Порт Ethernet поддерживает режимы полного дуплекса
и полудуплекса для бесшовного подключения и высокоскоростной передачи данных.
LNK-IMC1200G-SFP разработан для простой установки и надежной работы
в критических сетях, благодаря креплению на DIN-рейку и широкой совместимости по входному питанию. Этот продукт идеально подходит
для увеличения расстояния сети до 120 км при использовании с соответствующими SFP-модулями.
Особенности миниатюрного промышленного медиаконвертера
- Два гигабитных порта Ethernet:
Оснащен 2 портами 10/100/1000BASE-T RJ45 с автоматическим MDI/MDI-X для упрощенного и гибкого подключения устройств.
- Гибкое подключение по оптоволокну:
Включает 1 слот SFP, поддерживающий автоматическое определение для 100Base-FX и 1000Base-X, обеспечивая надежную передачу по оптоволокну на большие расстояния.
- Улучшенная производительность сети:
Поддерживает автоматическое согласование и режимы полного/полудуплекса для оптимизации потока данных и эффективности сети.
- Энергоэффективная работа:
Соответствует IEEE 802.3az (Energy-Efficient Ethernet) для значительного снижения энергопотребления при низкой активности данных.
- Широкий диапазон входного питания:
Принимает 12~48 В постоянного тока через клеммную колодку, предлагая адаптивность к различным промышленным источникам питания.
- Универсальные варианты монтажа:
Поддерживает установку как на DIN-рейку, так и на стену для бесшовной интеграции в шкафы управления или панели.
- Надежность промышленного класса:
Выполнен в упрочненном исполнении, способном работать при температурах от -40°C до +75°C (-40°F до +167°F), обеспечивая производительность в суровых условиях.
Технические характеристики миниатюрного промышленного медиаконвертера
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Тип обработки:
|
Store-and-Forward
|
|
Скорость фильтрации пересылки:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1 488 000pps (1000Mbps)
|
|
Память буфера пакетов:
|
1 Мбит
|
|
Макс. Длина пакета:
|
9K байт
|
|
Размер таблицы адресов
|
2K MAC-адресов
|
|
Интерфейс
|
|
Разъем:
|
2 x RJ45
|
|
Оптический порт:
|
1 x SFP 1000Base-X или 100Base-FX (автоматическое определение)
|
|
Электрические и механические характеристики
|
|
Входное питание:
|
12~48 В постоянного тока, 4-контактная клеммная колодка
|
|
Потребляемая мощность:
|
5Вт макс.
|
|
Светодиодные индикаторы:
|
|
PWR:
|
Состояние питания
|
|
L/A:
|
Состояние соединения данных
|
|
SPD:
|
Состояние Ethernet
|
|
100M/1000M:
|
Состояние оптоволокна LINK Состояние
|
|
Размеры (ШxГxВ):
|
95 x 70 x 30 мм
|
|
Вес:
|
0,25 кг
|
|
Корпус:
|
Алюминиевый Корпус
|
|
Варианты монтажа:
|
DIN-рейка / Настенный монтаж
|
|
Окружающая среда
|
|
Рабочая температура:
|
-40°C до 75°C (-40°F до 167°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация для заказа миниатюрного промышленного медиаконвертера
|
Модель
|
Описание
|
|
LNK-IMC1200G-SFP
|
Упрочненный 2-портовый 10/1001000BASE-TX to 100/1000BASE-X SFP медиаконвертер
|
|
Опции SFP
|
► Опция SFP. Пожалуйста, выберите ваш SFP на нашей странице опций SFP (Промышленный SFP).
|
|
► SFP-модуль приобретается отдельно.
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию; Кронштейн для настенного монтажа включен.
|
|
Опции питания
|
► 24Вт/1A 24В постоянного тока. Открытый провод для клеммной колодки
|
|
► Блок питания приобретается отдельно.
|
Применение миниатюрного промышленного медиаконвертера
Политика послепродажного обслуживания и гарантии
Он состоит из онлайн-обслуживания клиентов и телефонного обслуживания клиентов, предоставляя
консультации по продуктам, удаленную техническую поддержку, услуги по техническому обслуживанию и приемке.
Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после тестирования неисправности продукта
техниками и повреждений, вызванных не стихийными бедствиями, покупатель может напрямую
обратиться в пункт покупки для замены продукта того же типа. Или продукт со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия: Повреждения, вызванные не стихийными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Следующие обстоятельства не подпадают под замену и бесплатное обслуживание]
1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неправильное входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение внутренних настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими проблемами, не связанными с продуктом, такими как дизайн, технология, производство и качество.
