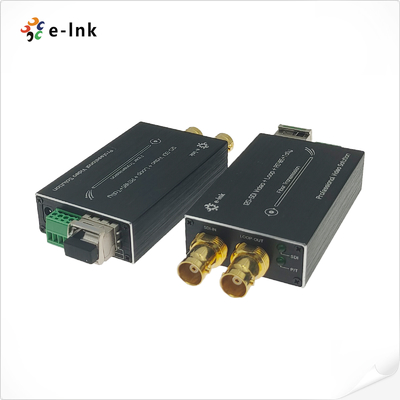

Мини 12G-SDI на волоконный конвертер с Tally и RS485
Обзор мини 12G-SDI на волоконный конвертер
Этот мини 12G-SDI волоконно-оптический преобразователь поддерживает одновременную передачу одного канала 12G видео
(с встроенным звуком), один канал сбора сигналов и один канал обратного сигнала управления RS485
Он также оснащен 12G шлюзом для локального мониторинга.
E-link 12G волоконно-оптический видеоконвертер состоит из передатчика и приемника, поддерживающих разрешения видео HD
такие как4K×2K(3840×2160@60Hz), 1080P, 1080I и 720P.r трансляция,Студия,прямая трансляция,
иHD постпродукция.
Функции мини-конвертера 12G-SDI на волокно
-
Поддержка встроенного аудио:
Каждый канал SDI имеет 8 каналов встроенного аудио для синхронизированной аудиовизуальной передачи.
-
Автоматическое выравнивание кабеля:
Обеспечивает оптимальную целостность сигнала при различных длинах кабеля и условиях.
-
Всеобъемлющая поддержка стандартов SDI:
Полностью совместим с ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) и ST-259 (SD).
-
Интегрированный реклокер:
Заключения на скорости SMPTE, включая 11,88 Гбит/с, 5,94 Гбит/с, 2,97 Гбит/с, 1,485 Гбит/с, субскорости (разделенные на 1,001) и 270 Мбит/с.
-
Передача на большие расстояния:
Поддерживает расстояния от 10 км до 80 км, в зависимости от конфигурации.
-
Поддержка Tally & RS485:
Обеспечивает поддержку сбора сигналов и обратную связь RS485 для управления и мониторинга.
-
Операция, подлежащая замене на горячем топливе:
Поддерживает горячую замену и горячую подключение для легкого обслуживания и бесперебойной работы.
-
Качество передачи:
Предоставляет несжатую, полную цифровую передачу сигнала для профессиональных приложений вещания.
-
Поддержка широкого разрешения:
Совместим с форматами 4K×2K (3840×2160@60Hz), 1080P, 1080I и 720P.
-
Передовые оптические технологии:
Использует технологии волоконно-оптического WDM/CWDM/DWDM с превосходным динамическим диапазоном и не требует корректировки.

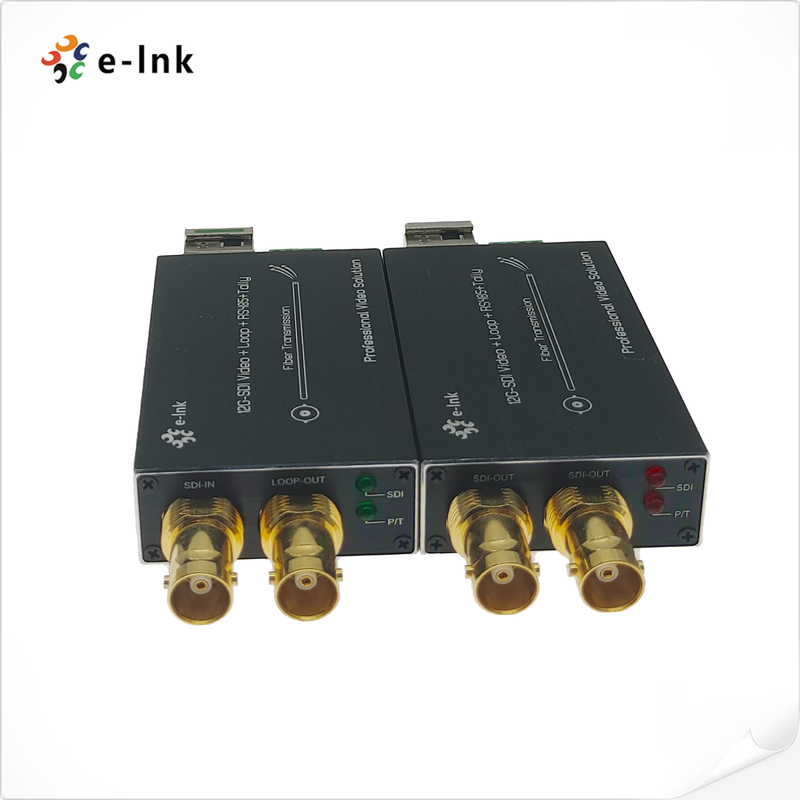

Панель и интерфейс Mini 12G-SDI для преобразователя волокон
Мини 12G-SDI на волоконный преобразователь
| Форматы |
Поддерживает ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) и ST-259 ((SD) |
| Совместимо |
Совместима с DVB-ASI и AES10 (MADI) |
| Ввод |
1 x 12G-SDI на BNC |
| Выпуск |
1 x оптического волокна LC |
| 1 x 12G-SDI отключение на BNC |
| Поддерживаемое разрешение |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Диапазон разрешения |
3840*2160@60Hz |
| Спецификация входного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Спецификация выходного кабеля |
≤ 70m@12G SDI Belden 1694A |
| Тип данных |
Задним числом |
| Тип данных |
Задним ходом RS485 |
| Пропускная способность оптической передачи |
270 МГц12 ГГц |
| Сила |
5-15 VDC |
| Потребление энергии |
2 Вт (максимум) |
| Размеры (LxWxH) |
80 x 40 x 20 (мм) |
| Температура хранения |
-40°C ≈80°C |
| Операционная температура |
-40°С ≈ 85°С |
Мини 12G-SDI на волоконный преобразователь размер и размер
Информация о заказах мини 12G-SDI на волоконный конвертер
| Модель |
Описание |
| LNK-M12G-1В1Т1D-20 |
Мини-тип12G-SDIк преобразователю волоконс Tally, Reverse RS485 и выхода из цикла, SMF, LC Fiber Connector 20KM, включая передатчик и приемник, используемые парами |
Применение Mini 12G-SDI для преобразователя волокон
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов, предусматривающие
Консультация по продукту,удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена на три месяца и гарантия на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки неисправности продукта
техническими и техногенными повреждениями, вызванными неестественными бедствиями, покупатель может непосредственно
Вы можете отправиться в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при испытании продукта, оригинальный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и техническим обслуживанием не в соответствии с инструкцией по эксплуатации изделия.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество.
