Индустриальный конвертер 1G/10G SFP+ в SFP+ OEO (3R-репетитор) с функцией конвертера медиа 1G Ethernet

Индустриальный конвертер 1G/10G SFP+ в SFP+ OEO (3R-репетитор) с функцией конвертера медиа 1G Ethernet

Обзор

Серия ETH-IMC2402-OEO представляет собой высокопроизводительный промышленный 10G

Оптико-электрико-оптический (OEO) преобразователь, предназначенный для критически важной сетевой инфраструктуры.

Эти прочные устройства выполняют двойную функцию как преобразователи волоконных средств массовой информации и дальнего

ретрансляторы волокна, поддерживающие передачу 10 Гбит/с при экстремальных температурных условиях

(от -40°C до +80°C).

Разработан для приложений базовой сети, включая среды SAN, LAN и MAN,

Серия обеспечивает универсальную поддержку протокола SDH/SONET STM-64/OC-192, 10G Fiber

Его передовые возможности включают оптическое преобразование длины волны

(1310nm/1550nm/CWDM/DWDM) с функцией Loop-back, что делает его идеальным для требовательных

установки в лабораториях НИОКР, центрах обработки данных и телекоммуникационных объектах.

Гибкая архитектура преобразователя также позволяет конвертировать 1 Гбит/с волокна в медиа с помощью

Это позволяет обеспечить широкий спектр коммуникаций на расстояниях до 120 км.

используется как протокольно-независимый волоконный репетитор или преобразователь медиа, ETH-IMC2402-OEO

Серия обеспечивает надежную производительность в суровых промышленных условиях, где стандарт

оборудование потерпит сбой.

Основные моменты:
1Двойная функциональность как преобразователя медиа и длинномагистрального ретранслятора
2Промышленная надежность для экстремальных условий
3Комплексная поддержка протокола 10G
4Усовершенствованные возможности преобразования длины волны
5Расширенный диапазон передачи 120 км.
6. Основное внимание уделяется критически важным приложениям
7Ясное отличие от коммерческих решений

Особенности

DIP Switch поддерживает переключение скорости передачи данных на 1,25G/10G

Может быть как 1G Ethernet Media Converter, если используется Ethernet

Алюминиевый корпус IP40

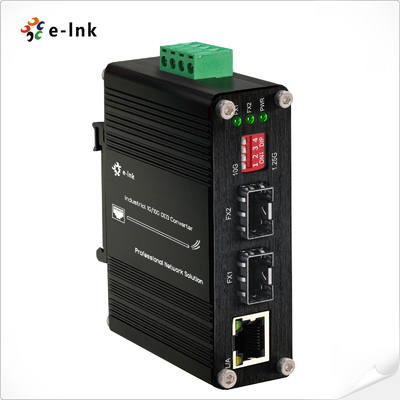

Поддерживает установку DIN-Rail / Wall-Mount

-40°C до 80°C (-40°F до 176°F)

Поддержка горячего подключения, полного состояния LED дисплея, простая установка

Поддерживает предписанную ITUT длину волны DWDM/CWDM, а также может отображать его функцию DDM

Поддержка Loop-back и Jumbo Frame

Прозрачный транспорт и очень низкая задержка

Функция 3R (регенерация, переформатирование, пересчет времени)

Применение

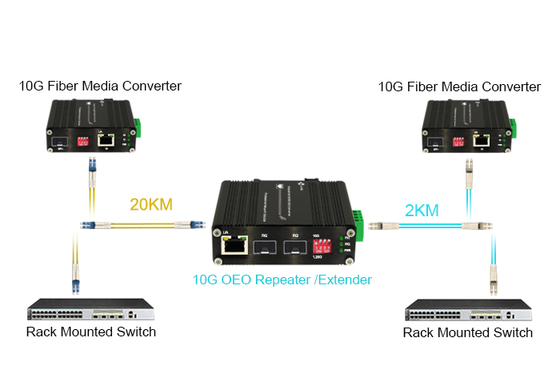

Применение I: конвертер OEO 1G/10G (3R-повторник)

Применение II: оборудование Ethernet из волокна в медь 1 Гбит/с функционирует в качестве носителя из волокна в медь

преобразователь

Технические индексы

Данные о производительности	Технические индексы
Функция оборудования	3R-повторник
Скорость передачи	10G: 8,5Gb/s - 11,7Gb/s
Протоколы	8Канал 5G. SONET OC-192, SDH STM-64 (9,95 Гбит/с) 10G WAN (10Gbps) 10G LAN (10,31 Гбит/с) OTN OTU-2 (G.709) (10,70 Гбит/с) 10G LAN с кодировкой 255/237 FEC (11,09Gbps) Канал волоконного канала 10G (11,32 Гбит/с) 10G POS
Тип интерфейса	SFP+ к SFP+
Расстояние передачи	Модуль SFP+: до 80 км
Максимальный пакет Ставка пересылки	14,880,950/S
Операционная температура	-40°C до 80°C (-40°F до 176°F)
Температура хранения	-40°C до 85°C (-40°F до 185°F)
Относительная влажность	Неконденсирующее от 5% до 95%
MTBF	> 200 000 часов
Еthernet Media Converter Спецификации
Стандарты	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Контроль потока полного дуплекса
Рабочий режим	10/100/1000BASE-T до 1000BASE-SX/LX
Тип порта	SFP к RJ45
Сетевые кабели	Скрученные пары 10BASE-T: 2-парный UTP Cat. 3,4,5, до 100 м 100BASE-TX: 2-пары UTP Cat. 5, до 100 м 1000BASE-T: 4-парный STP Cat 5 до 100 м Кабель из оптических волокон 1000BASE-SX: 50/125μm или 62.5/125μm многорежимный волоконно-волоконный кабель, до 220/550m/2km. 1000BASE-LX: 9/125μm одномодный кабель, обеспечивающий длинное расстояние 10/20/40/80/120 км (отличается от модуля SFP)
Электрические и механические

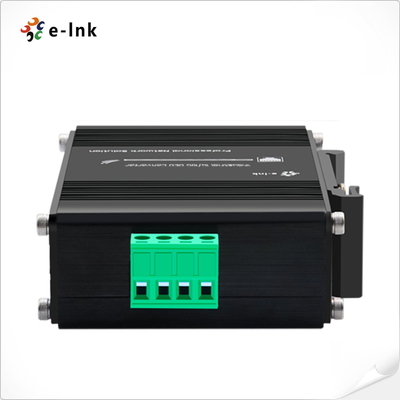

Сила ввода	12 ~ 48VDC, избыточная мощность (6-принтовый терминальный блок)
Потребление энергии	Максимально 8 Вт
Защита
Перегрузка питания	Автоматическое перезагрузка
Обратная полярность	В настоящее время
ДИP переключатель
4-значная функция переключателя DIP	DIP	Функция	Настройки
	SW 1	1.25G/10G	ОН - 1,25 ~ 8,5 Г	OFF - 10.3G или 14.025G
	SW 2	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
	SW 3	Сохраняется	ОН - Запрещено	ОФФ - Запрещено
	SW 4	Сохраняется	ОН - Запрещено	ОФФ - Запрещено

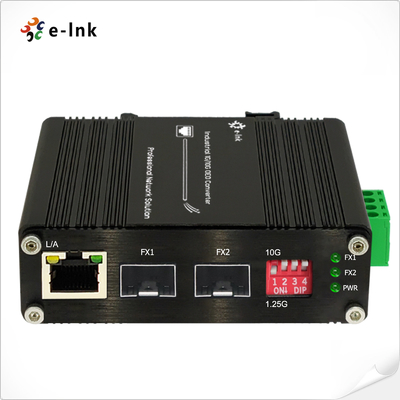

Светодиодные индикаторы
ПВР	Статус питания
FX1	Порт SFP-1
FX2	SFP порт-2
Л.А.	TP LINK/ACT
Размеры (WxDxH)	95 x 70 x 30 мм
Вес	0.25 кг.
Корпус	Алюминиевый корпус
Варианты монтажа:	Подвеска DIN-Rail
Разрешения по правилам
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
