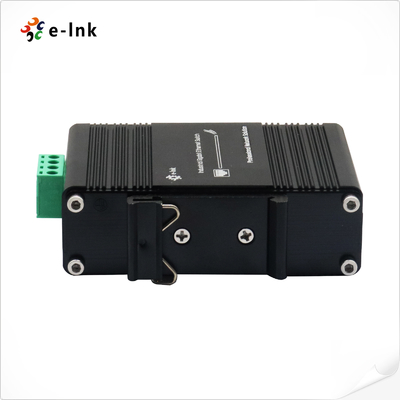

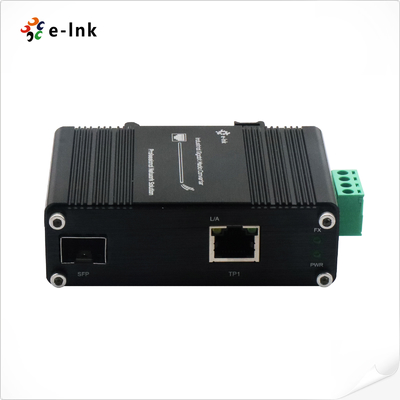

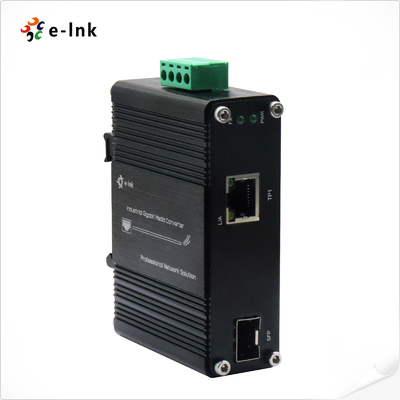

Mini Industrial 10/100/1000Base-T до 100/1000Base-X SFP Ethernet MediaПреобразователь
Обзор
LNK-IMC3012-SFP - это преобразователь СМИ для железнодорожных сетей промышленного класса, предназначенный для надежной сети
Это упрощенное устройство обеспечивает бесшовную конверсию между
10/100/1000Base-T медный Ethernet и 100/1000Base-X волоконно-волоконные сети через его гибкий слот SFP,
поддерживающие различные одномодные или многомодные SFP-модули (одно-/двухъядерные) для удовлетворения различных потребностей
требования к применению.
Конвертор, предназначенный для промышленного применения, имеет следующие характеристики:
- Расширенный диапазон температур работы** (от -40°C до +75°C)
- Прочная конструкция** соответствующая стандартам EN55022**
- Двухрежимный порт Ethernet**, поддерживающий как полную, так и полудуплексную работу**
- Совместимость SFP** для гибкого соединения волокна
- компактная установка на рельсах DIN** для легкой установки в шкафах управления
Благодаря своей прочной конструкции и универсальным возможностям подключения, LNK-IMC3012-SFP идеально подходит для
промышленная автоматизация, транспортные системы и коммунальные сети, требующие надежной конверсии медиа
Устройство обеспечивает стабильную производительность при одновременном обеспечении гибкости
адаптироваться к различным потребностям волокнистой инфраструктуры.
Особенности
Входная мощность терминального блока 12~48VDC
Поддерживает установку DIN-Rail & Wall-mount
Окружающая среда -40°C до 75°C ((-40°F до 167°F)
Поддерживает полный/полудуплекс, автопереговоры
Соответствует требованиям IEEE 802.3az
Обширные светодиодные индикаторы для сетевой диагностики
1 порт 10/100/1000BASE-T RJ45 с автоматической функцией MDI / MDI-X
1 SFP порт, 100Base-FX или 1000Base-X двойной режим (автоматическое обнаружение)

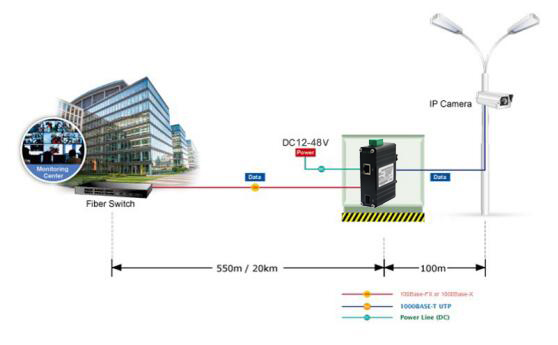

Применение
Технические индексы
| Ethernet |
| Стандарты |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Энергоэффективный Ethernet (EEE) |
| Тип обработки: |
Сохранение и пересылка |
| Скорость фильтрации: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Пакетная буферная память: |
1 Мбит |
| Максимальная длина пакета: |
9K байтов |
| Размер таблицы адресов |
2K MAC-адреса |
| Интерфейс |
| Коннектор: |
1x RJ45 |
| Оптический порт: |
1 x SFP 1000Base-X или 100Base-FX (автоматическое обнаружение) |
| Электрические и механические |
| Сила ввода: |
12 ~ 48VDC, 4-прикольный терминальный блок |
| Потребление энергии: |
3 Вт Макс. |
| Светодиодные индикаторы |
| ПВР: |
Статус питания |
| Л/А: |
Состояние ссылки данных |
| СДП: |
Статус Ethernet |
| 100M/1000M: |
Статус Fiber LINK |
| Размеры (WxDxH): |
95 x 70 x 30 мм |
| Вес: |
0.25 кг. |
| Оружейный корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
DIN-Rail/Стенная установка |
| Экологические |
| Рабочая температура: |
-40°C до 75°C (-40°F до 167°F) |
| Температура хранения: |
-40°C до 85°C (-40°F до 185°F) |
| Относительная влажность: |
Неконденсирующее от 5% до 95% |
| MTBF |
> 200 000 часов |
| Разрешения по правилам |
| ISO9001, CE, FCC, RoHS |
|
ЕНС:
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказе
| Модель |
Описание |
| LNK-IMC3012-SFP |
Зажженный преобразователь СМИ 10/1001000BASE-TX в 100/1000BASE-X SFP Ethernet |
| Варианты SFP |
Пожалуйста, выберите свой SFP на нашей странице SFP Options (Industrial SFP). |
| Модуль SFP покупается отдельно. |
| Варианты монтажа |
Установлена поддержка по умолчанию DIN-Rail; включена поддержка на стенке. |
| Опции питания |
24 Вт / 1 А 24 ВДС питание. |
| Поставки питания покупаются отдельно. |
