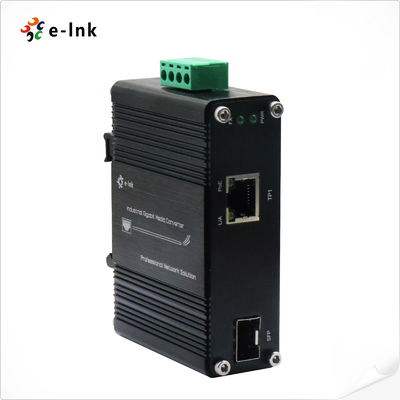

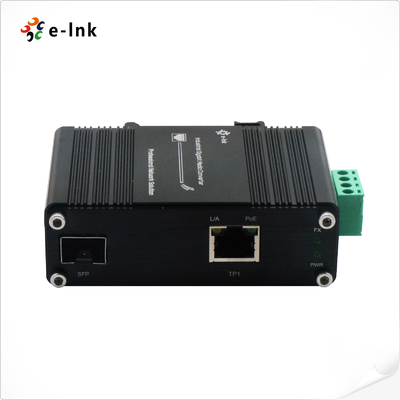

Миниатюрный промышленный медиаконвертер 1-Port 100/1000X SFP to 1-Port 10/100/1000T 90W PoE++
Обзор
LNK-IMC3012P90-SFP - это промышленный медиаконвертер для установки на DIN-рейку, разработанный для критически важных
сетевых приложений. Обладая возможностью PoE++ (IEEE 802.3bt) мощностью 90 Вт, это устройство повышенной прочности
обеспечивает как подключение по меди 10/100/1000Base-T, так и гибкие опции оптоволокна 100/1000Base-X SFP,
поддерживая различные одномодовые/многомодовые SFP-модули (одно- или двухъядерные) для максимальной гибкости развертывания.
Разработанный для экстремальных условий, конвертер обеспечивает надежную работу в расширенном
диапазоне температур (-40°C to +75°C), соответствуя стандартам электромагнитной совместимости EN55022 для промышленных
условий. Его двухрежимный порт Ethernet (полудуплекс/полный дуплекс) обеспечивает бесшовную интеграцию с различным
сетевым оборудованием.
Основные характеристики:
- **Подача питания PoE++ мощностью 90 Вт** для устройств с высокими требованиями
- **Слот SFP с возможностью горячей замены** для гибкого оптоволоконного подключения

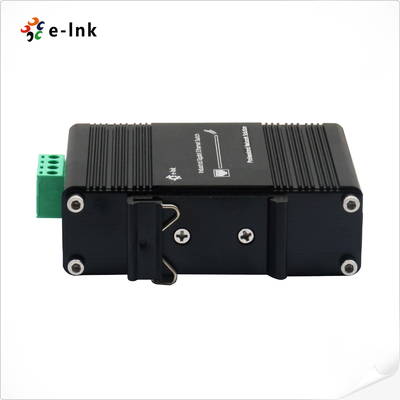

- **Прочная конструкция для DIN-рейки** для промышленных установок
- **Работа в широком диапазоне температур** для суровых условий
Идеально подходит для промышленной автоматизации, интеллектуального транспорта и энергетики, устройство
LNK-IMC3012P90-SFP сочетает в себе надежное преобразование среды с подачей питания PoE высокой мощности в одном
защищенном решении.
Особенности
► Поддерживает IEEE802.3af/at PoE+(30W) или IEEE802.3bt PoE++ (90W)
► Соответствует IEEE 802.3az Energy Efficient Ethernet (EEE)
► Поддерживает полный/полудуплекс, автосогласование
► 1 порт 10/100/1000BASE-T RJ45 с функцией автоматического определения MDI / MDI-X
►
1 порт SFP, двухрежимный 100Base-FX или 1000Base-X(автоматическое определение)► Вход питания через клеммную колодку 48~57 В постоянного тока
► Поддерживает установку на DIN-рейку и на стену
► Защита от воздействия окружающей среды - рабочая температура от -40°C до 75°C (-40°F до 167°F)

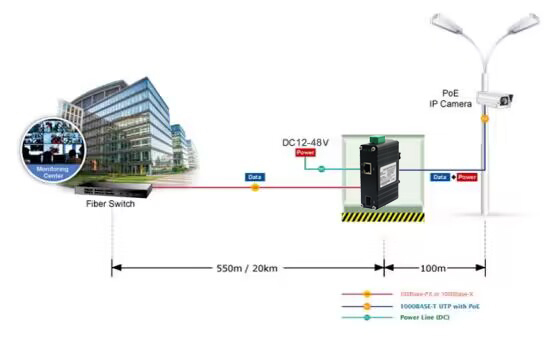

Применение
Технические индексы
Ethernet
| Стандарты: |
| IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| IEEE802.3bt Power over Ethernet |
| Тип обработки: |
| Store-and-Forward (с промежуточным хранением) |
Скорость фильтрации и пересылки: |
| 14,880 кадров в секунду (10 Мбит/с) |
148,800 кадров в секунду (100 Мбит/с) |
| 1,488,000 кадров в секунду (1000 Мбит/с) |
| Память буфера пакетов: |
| 1 Мбит |
Максимальная длина пакета: |
| 9K байт |
Размер таблицы адресов |
| 2048K MAC-адресов |
Интерфейс |
| Разъем: |
| 1x RJ45 |
Оптический порт: |
| 1 x SFP 1000Base-X или 100Base-FX (автоматическое определение) |
Электрические и механические характеристики |
| Входное питание: |
| 48~57 В постоянного тока, 4-контактная клеммная колодка |
Потребляемая мощность: |
| 95 Вт макс. |
Светодиодные индикаторы: |
| PWR: |
| Состояние питания |
PoE: |
| Состояние подключения PD |
RJ45: |
| LINK/Активность |
SFP: |
| LINK |
Размеры (ШхДхВ): |
| 95 x 70 x 30 мм |
Вес: |
| 0,25 кг |
Корпус: |
| Алюминиевый корпус |
Варианты монтажа: |
| DIN-рейка / Настенный монтаж |
Окружающая среда |
| Рабочая температура: |
| -40°C to 75°C (-40°F to 167°F) |
Температура хранения: |
| -40°C to 85°C (-40°F to 185°F) |
Относительная влажность: |
| от 5% до 95% без конденсации |
MTBF |
| > 200 000 часов |
Нормативные одобрения |
| ISO9001, CE, FCC, RoHS |
| EMI: |
|
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Информация для заказа
|
Модель
| Описание |
LNK-IMC3012P90-SFP |
| Защищенный медиаконвертер Ethernet 10/100/1000BASE-TX в 100/1000BASE-X SFP с PoE++ 90 Вт |
Опции SFP |
| ► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP (Промышленный SFP). |
► SFP-модуль приобретается отдельно. |
| Варианты монтажа |
| ► Установлен кронштейн для DIN-рейки по умолчанию; Кронштейн для настенного монтажа входит в комплект. |
Опции питания |
| ► Блок питания 120 Вт/2,5 А 48 В постоянного тока. Открытый провод для клеммной колодки |
► Блок питания приобретается отдельно. |
|
