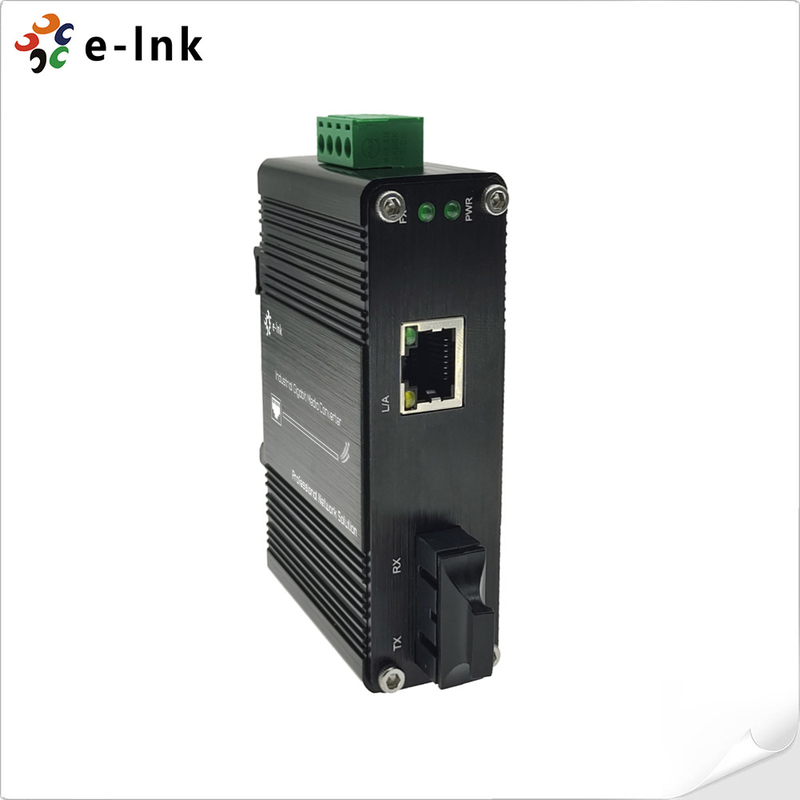

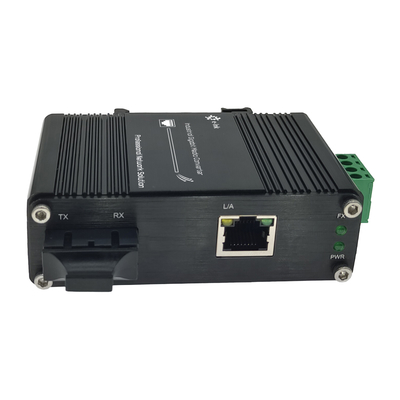

Мини-индустриальный 10/100/1000Base-T до 1000Base-X MediaПреобразователь
Обзор
Серия LNK-IMC3012 представляет собой преобразователь медиа промышленного класса, который позволяет бесшовную сеть
Конверсия между 10/100/1000BASE-T медным Ethernet и 1000BASE-X волокном.
В некоторых условиях он работает надежно в расширенном диапазоне температур (от -40°C до 75°C) и имеет
Прочный алюминиевый корпус для превосходной долговечности.
Моды, обеспечивающие гибкие варианты подключения.
Ключевым преимуществом серии LNK-IMC3012 является его порт волокна с двойной скоростью, поддерживающий как 100Mbps, так и
Скорость 1000 Мбит / с для широкой совместимости с различными устройствами волокна.
Для простого развертывания преобразователь поддерживает DIN
монтаж рельсов или установка в распределительные ящики, что делает его идеальным решением для промышленных сетей,
Автоматизация и инфраструктурные проекты, требующие надежной конверсии медиа.
Особенности
IEEE 802.3az Энергоэффективный Ethernet (EEE)
Обширные светодиодные индикаторы для диагностики сетей
1 порт 10/100/1000BASE-T RJ45 с автоматической функцией MDI / MDI-X
1 порт SC, 1000Base-X
Поддерживает полный/полудуплекс, автопереговоры

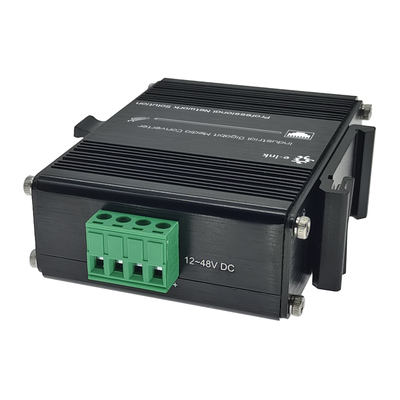

Входная мощность терминального блока 12~48VDC
Поддерживает установку DIN-Rail & Wall-mount
Окружающая среда -40°C до 75°C ((-40°F до 167°F)

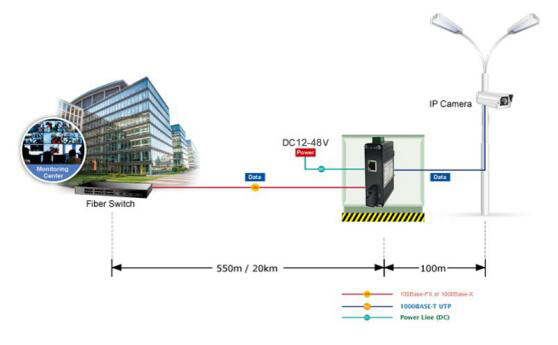

Применение
Технические индексы
| Ethernet |
| Стандарты |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Энергоэффективный Ethernet (EEE) |
| Тип обработки: |
Сохранение и пересылка |
| Скорость фильтрации: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Пакетная буферная память: |
1 Мбит |
| Максимальная длина пакета: |
9K байтов |
| Размер таблицы адресов |
2K MAC-адреса |
| Интерфейс |
| Коннектор: |
1x RJ45 |
| Оптический порт: |
1 x SC 1000Base-X |
| Электрические и механические |
| Сила ввода: |
12 ~ 48VDC, 4-прикольный терминальный блок |
| Потребление энергии: |
3 Вт Макс. |
| Светодиодные индикаторы |
| ПВР: |
Статус питания |
| Л/А: |
Состояние ссылки данных |
| СДП: |
Статус Ethernet |
| 100M/1000M: |
Статус Fiber LINK |
| Размеры (WxDxH): |
95 x 70 x 30 мм |
| Вес: |
0.25 кг. |
| Оружейный корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
DIN-Rail/Стенная установка |
| Экологические |
| Рабочая температура: |
-40°C до 75°C (-40°F до 167°F) |
| Температура хранения: |
-40°C до 85°C (-40°F до 185°F) |
| Относительная влажность: |
Неконденсирующее от 5% до 95% |
| MTBF |
> 200 000 часов |
| Разрешения по правилам |
| ISO9001, CE, FCC, RoHS |
|
ЕНС:
EN55022:2010+AC: 2011, класс А
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (всплеск)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказе
| Модель |
Описание |
| LNK-IMC3012 |
Мини-индустриальный преобразователь медиа, 10/100/1000Base-T до 1000Base-SX, многорежимный, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Мини-индустриальный преобразователь СМИ, 10/100/1000Base-T до 1000Base-LX, однорежимный, 20 км, 1310 нм, SC |
| LNK-IMC3012-S20 |
Мини-индустриальный преобразователь СМИ, 10/100/1000Base-T до 1000Base-BX, одномодный, одноволоконный, 20 км, 1310/1550nm, SC |
| Варианты монтажа |
Установлена поддержка по умолчанию DIN-Rail; включена поддержка на стенке. |
| Опции питания |
24 Вт / 1 А 24 ВДС питание. |
| Поставки питания покупаются отдельно. |
