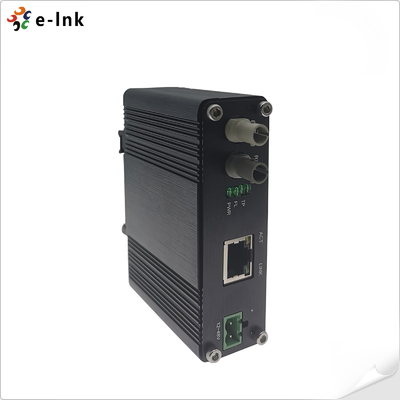

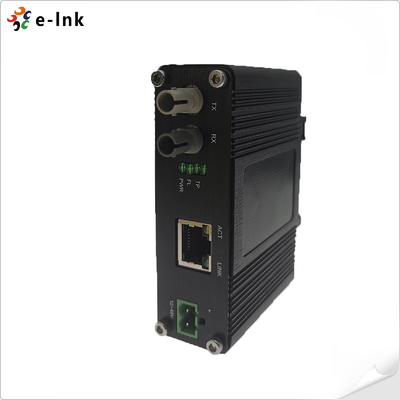

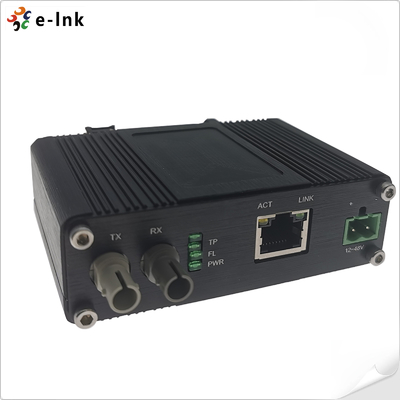

Миниатюрный промышленный медиаконвертер Ethernet 10BASE-T в 10BASE-FL
Обзор
Серия LNK-IMC10FST - это прочный медиаконвертер промышленного класса, который обеспечивает бесшовное соединение
Ethernet 10Base-T с оптоволоконными сетями 10Base-FL, поддерживая как одномодовое, так и многомодовое
волокно с расстоянием передачи до 20 000 метров.
Основные характеристики:
✔ Промышленная прочность – работает при экстремальных температурах (-40°C to 75°C) с прочным алюминиевым
корпусом для суровых условий.
✔ Автоматическое определение порта UTP – устраняет проблемы с перекрестными кабелями, автоматически определяя и
адаптируясь к MDI/MDI-X (работает с прямыми или перекрестными кабелями).
✔ Гибкое подключение – поддерживает полудуплексный и полнодуплексный режимы для плавной интеграции с коммутаторами,
сетевыми картами и устаревшими Ethernet-устройствами.
✔ Простота установки – монтаж на DIN-рейку или в распределительную коробку для быстрого развертывания в промышленных сетях.
Почему стоит выбрать этот конвертер?
- Увеличьте дальность передачи Ethernet 10 Мбит/с по оптоволокну с надежностью.
- Никакой ручной настройки — работа по принципу plug-and-play.
- Создан для заводских цехов, наружных установок и требовательных промышленных применений.
Обновите свою сеть с помощью упрочненного оптоволоконного медиаконвертера E-link — разработанного для производительности, долговечности,
и беспроблемного подключения.
Особенности
► Совместимость с другими медиаконвертерами 10Base, 10Base, сетевыми картами 10Base-T, концентраторами или коммутаторами
► Соответствует стандартам 802.3 10Base-T и 10Base-FL
► Поддержка Quality of Service (QoS), обеспечивающая передачу пакетов VoIP
► Поддерживает управление потоком 802.3x
► Рабочая температура от -40°C до 80°C (-40°F до 176°F).
► Поддерживает настенный монтаж и установку на DIN-рейку
Применение
Технические индексы
|
Ethernet
|
| Стандарты: |
IEEE 802.3 |
| 10 Base-T |
| 10 Base-FL |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE802.3x Полнодуплексный режим и управление потоком |
| Способ преобразования: |
Режим Store and Forward или режим Cut-Through |
| Скорость фильтрации пакетов: |
14 880 пакетов в секунду (10 Мбит/с) |
| Длина волны: |
850 нм |
| Буферная память: |
Встроенная оперативная память 128 КБ для буферизации данных |
| Управление потоком: |
Полнодуплексный режим: управление потоком;
Полудуплексный режим: обратное давление
|
| Длина кабеля: |
Многомодовый дуплексный оптоволоконный кабель 50/125 мкм или 62,5/125 мкм для 10Base-FL
Максимум 100 метров для UTP
Максимум 2000 метров для многомодового оптоволокна
|
| Тип передачи: |
Базовая полоса |
| Переключатель соединения: |
2-позиционный переключатель 10Base-T на стороне RJ-45 (концентратор или W/S) |
| Интерфейс |
| Разъем: |
1x RJ45 10Base-T |
| Оптический порт: |
c |
| Электрические и механические характеристики |
| Входное питание: |
12~48 В постоянного тока, 2-контактный клеммный блок |
| Потребляемая мощность: |
Максимум 5 Вт |
| Светодиодные индикаторы: |
| PWR: |
Состояние питания |
| ACT: |
Состояние соединения данных |
| TP: |
Состояние Ethernet |
| FL: |
Состояние оптоволоконного соединения |
| Размеры (ШхГхВ): |
95 x 70 x 30 мм |
| Вес: |
0,25 кг |
| Корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
DIN-рейка / Настенный монтаж |
| Окружающая среда |
| Рабочая температура: |
-40°C to 75°C (-40°F to 167°F) |
| Температура хранения: |
-40°C to 85°C (-40°F to 185°F) |
| Относительная влажность: |
От 5% до 95% без конденсации |
| MTBF |
> 200 000 часов |
| Нормативные одобрения |
| ISO9001, CE, FCC, RoHS |
|
Электромагнитные помехи:
EN55022:2010+AC: 2011, Класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
Электромагнитная восприимчивость:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация для заказа
| Модель |
Описание |
| LNK-IMC10FST-MM |
Миниатюрный промышленный медиаконвертер Ethernet 10BASE-T в 10BASE-FL, многомодовый, 2 км, 850 нм, ST |
| Варианты монтажа |
► Установлен кронштейн DIN-рейки по умолчанию; в комплект входит кронштейн для настенного монтажа. |
| Варианты питания |
► Блок питания 24 Вт/1 А 24 В постоянного тока. Открытый провод для клеммной колодки |
| ► Блок питания приобретается отдельно. |
