Миниатюрный промышленный медиаконвертер Ethernet 10/100Base-T в 100Base-X SFP Fiber с 1 каналомRS232/RS485/RS422
Обзор

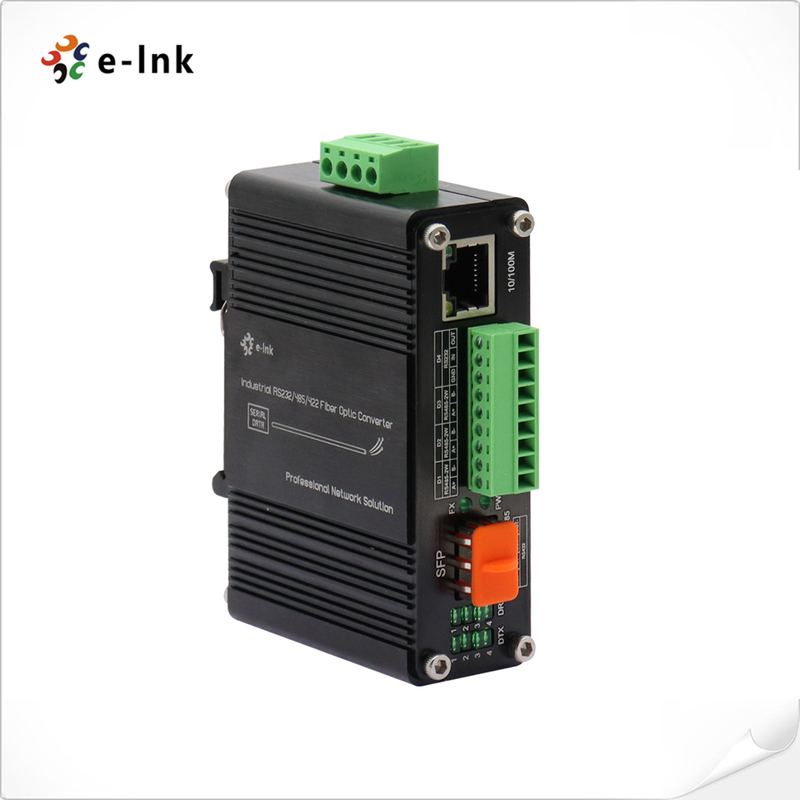

LNK-IMCRS1100-SFP - это прочный медиаконвертер для DIN-рейки, предназначенный для промышленных применений,
сочетающий в себе преобразование оптоволокна и возможности последовательной связи в одном защищенном устройстве
Основные характеристики:
Поддержка нескольких интерфейсов: преобразует между Ethernet 10/100Base-T, оптоволокном 100Base-X SFP,
и последовательной связью RS232/RS485/RS422
Гибкие варианты SFP: поддерживает различные модули SFP (одномодовые/многомодовые,
одноволоконные/двухволоконные) для расстояний до:
- 2 км по многомодовому волокну
- 80 км по одномодовому волокну
Промышленная надежность:
- Диапазон рабочих температур: от -40°C до +75°C
- Крепление на DIN-рейку для простой установки
- Соответствует стандартам EN55022
Расширенные сетевые возможности:
- Поддерживает как полудуплексный, так и полнодуплексный режимы
- Преобразует медь в оптоволокно для изоляции сигнала и защиты от электромагнитных помех
Типичные области применения:
- Системы промышленной автоматизации
- Удаленное подключение последовательных устройств
- Расширение сети на большие расстояния
- Установка в суровых условиях
Этот надежный конвертер обеспечивает надежное соединение между различными типами носителей,
выдерживая при этом сложные промышленные условия.
Особенности

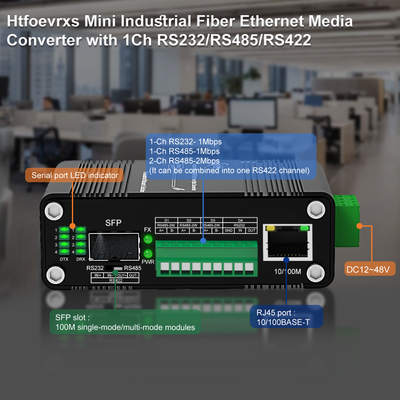

Сетевые интерфейсы:
- 1 порт × 10/100BASE-TX RJ45 с автоматическим определением MDI/MDI-X
- 1 слот × 100Base-FX SFP (поддерживает различные волоконные модули)
- 1 × Многопротокольный последовательный порт (RS232/RS485/RS422 выбирается)
Производительность и соответствие:
- Полнодуплексный/полудуплексный режим работы с автоматическим согласованием
- Соответствует стандарту IEEE 802.3az Energy Efficient Ethernet
- Встроенная защита от перенапряжения (4 кВ) и защита от электростатического разряда
Питание и установка:
- Широкий диапазон входного напряжения постоянного тока: 12-48 В постоянного тока (клеммная колодка)
- Гибкие варианты монтажа: DIN-рейка или настенный монтаж
Устойчивость к воздействию окружающей среды:
- Рабочая температура промышленного класса: от -40°C до +75°C (от -40°F до 167°F)
- Обширные светодиодные индикаторы состояния для мониторинга и диагностики в реальном времени
Дополнительные преимущества:
- Компактный, экономичный дизайн
- Установка без инструментов для развертывания на месте
- Надежная работа в суровых условиях
Технические индексы
| Ethernet |
| Стандарты: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Тип обработки: |
Store-and-Forward (с промежуточным хранением) |
| Скорость фильтрации пересылки: |
14 880 кадров в секунду (10 Мбит/с) |
| 148 800 кадров в секунду (100 Мбит/с) |
| Память буфера пакетов: |
1 Мбит |
| Максимальная длина пакета: |
9K байт |
| Размер таблицы адресов |
2K MAC-адресов |
| Интерфейс |
| Порт Ethernet: |
1 x RJ45 |
| Оптический порт: |
1 x SFP 100Base-FX |
| Последовательный порт |
1 x RS232/RS485/RS422 Промышленный терминал |
| RS232/RS485/RS422 |
| Последовательный интерфейс |
Промышленный терминал |
| Сигнальные порты |
1 канал RS232 - 1 Мбит/с
1 канал R485 - 1 Мбит/с
2 канала RS485H - 2 Мбит/с
2 канала RS485H можно сгруппировать в 1 канал высокоскоростного RS422
|
| Скорость передачи данных |
RS485/RS422/RS232: 4800-460800 |
| Стандарт |
EIA /TIA RS232/485/422 |
| Последовательное расстояние |
RS232: 15 метров, RS485/422: 1000 метров |
| Скорость |
Макс. 2 Мбит/с |
| RS-232 |
TXD, RXD, GND - двунаправленный |
| RS-485 |
D+, D-, GND - двунаправленный |
| Статическая защита |
Защита от электростатического разряда (ESD) 15 кВ |
| Защита от перенапряжения |
Защита от перенапряжения 1500 Вт/с |
| Электрические и механические |
| Входное питание: |
12~48 В постоянного тока, 4-контактная клеммная колодка |
| Потребляемая мощность: |
Макс. 3 Вт |
| Размеры (ШхГхВ): |
95 x 70 x 30 мм |
| Вес: |
0,25 кг |
| Корпус: |
Алюминиевый корпус |
| Варианты монтажа: |
DIN-рейка / Настенный монтаж |
| Светодиодные индикаторы |
| PWR: |
Состояние питания |
| FX: |
Состояние соединения данных |
| 10/100M: |
Состояние Ethernet |
| DTX 1 2 3 4 |
Состояние последовательных данных |
| DRX 1 2 3 4 |
Состояние последовательных данных |
| Окружающая среда |
| Рабочая температура: |
от -40°C до 75°C (от -40°F до 167°F) |
| Температура хранения: |
от -40°C до 85°C (от -40°F до 185°F) |
| Относительная влажность: |
от 5% до 95% без конденсации |
| MTBF |
> 200 000 часов |
| Нормативные одобрения |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Информация для заказа
| Модель |
Описание |
| LNK-IMCRS1100-SFP |
Миниатюрный промышленный медиаконвертер Ethernet 10/100Base-T в 100Base-X SFP Fiber с 1 каналом RS232/RS485/RS422 |
| Варианты SFP |
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP (Промышленный SFP). |
| ► Модуль SFP приобретается отдельно. |
| Варианты монтажа |
► Установлен кронштейн для DIN-рейки по умолчанию; в комплект входит кронштейн для настенного монтажа. |
| Варианты питания |
► Блок питания 24 Вт/1 А 24 В постоянного тока. Открытый провод для клеммной колодки |
| ► Блок питания приобретается отдельно. |

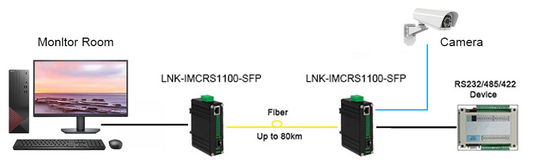

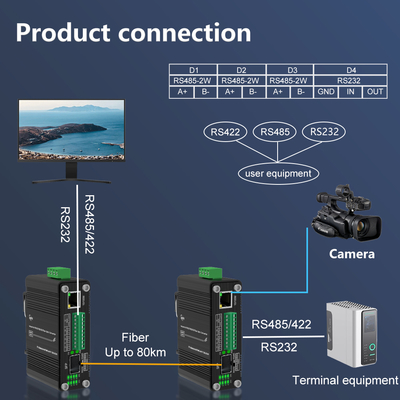

Применение
