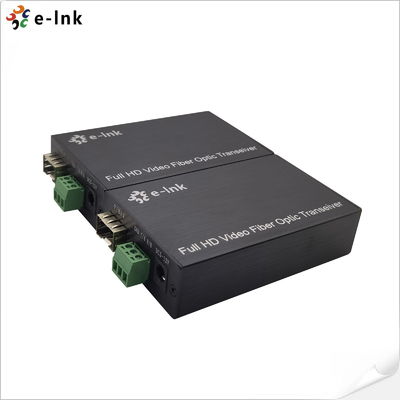

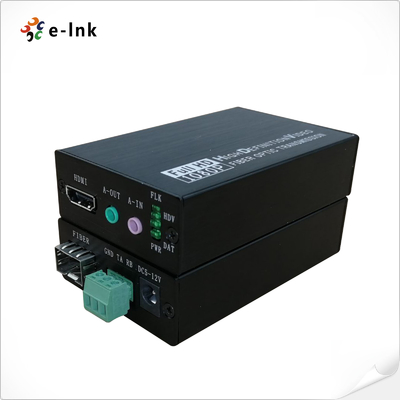

HDMI удлинитель по оптоволокну 20 км с двунаправленным аудио, RS232 управлением, Plug and Play
Обзор
Серия LNK-HF100DA - это высокопроизводительный HDMI удлинитель по оптоволокну,
разработанный для профессиональной передачи сигнала на большие расстояния. Этот компактный блок
беспрепятственно передает несжатое HDMI видео, двунаправленное стерео аудио и
последовательные данные RS232 по одному оптоволоконному кабелю, обеспечивая исключительную целостность сигнала
на больших расстояниях. Он полностью соответствует стандартам HDMI 1.4b, 3D и HDCP
1.4, поддерживая кристально чистое разрешение до 1920*1200@60Hz. Благодаря
своей прочной конструкции и передовой обработке сигнала, этот удлинитель обеспечивает
надежную, безопасную и высококачественную работу, что делает его идеальным решением для
требовательных приложений в системах видеонаблюдения, комнатах управления,
цифровых вывесках и вещательных средах.
Особенности
Передача нескольких сигналов на большие расстояния: Способен отправлять несжатое HDMI,
двунаправленное стерео аудио и сигналы управления RS232 по одному оптоволоконному кабелю на
расстояния до 20 км, обеспечивая идеальную целостность сигнала.
Поддержка видео высокого разрешения: Обеспечивает высокое качество видео с поддержкой
разрешений до 1920x1200@60Hz, включая специализированную совместимость с
1600x1200@60Hz, идеально подходит как для стандартных, так и для профессиональных дисплеев.
Двусторонний аудиоканал: Обеспечивает одновременную передачу и прием
внешнего стерео аудио, облегчая интерактивную связь для таких приложений, как
конференц-системы и вещательное аудио.
Широкое соответствие стандартам: Соответствует строгим протоколам HDMI 1.4b 3D и HDCP 1.2,
гарантируя бесшовную интеграцию и защиту контента с широким
спектром исходного и отображающего оборудования.
Расширенное управление EDID: Обладает сложной поддержкой EDID для автоматического
чтения и управления данными дисплея, обеспечивая правильное разрешение выходного сигнала источника и уменьшая
сложности настройки.
Превосходная целостность сигнала: Включает систему автоматической регулировки, которая
непрерывно оптимизирует видеосигнал, в результате чего получается исключительно плавное, четкое и
стабильное качество изображения.
Надежная защита оборудования: Встроенная защита от электростатических разрядов на ключевых интерфейсах защищает
устройство от электростатических разрядов, значительно повышая долговечность и надежность устройства в
различных средах.
Простая установка: Разработан для работы по принципу plug-and-play, что позволяет немедленно
развертывать без необходимости в драйверах или сложной конфигурации, что экономит время и
снижает затраты на установку.
Технические индексы
| Параметр |
Описание |
|
Видео
|
Стандарты |
HDMI1.4B 3D; HDCP1.4 |
| Максимальная тактовая частота пикселей |
165 МГц |
| Максимальная скорость передачи данных |
6,75 Гбит/с |
| Соответствие |
1080P@50/59.95/60Hz,( Макс. 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Специальная поддержка 1600*1200 @60HZ
|
| Разъем |
Разъем HDMI типа A |
| Импеданс |
100Ω |
| Диапазон кабеля HDMI |
<5 метров (Разрешение до 1920*1200@60Hz) |
| Аудио |
Интерфейс |
3,5 мм внешнее стерео аудио |
| Передатчик |
1Ch вход + 1Ch выход |
| Приемник |
1Ch вход + 1Ch выход |
| RS232 |
Интерфейс |
3-контактная клеммная колодка |
| Скорость передачи данных |
≤115200 бит/с |
| Оптическое волокно |
Интерфейс |
Модель SFP – разъем LC |
| Тип волокна |
Одномодовое |
| Длина волны |
850 нм/1310 нм/1550 нм |
| Пропускная способность интерфейса |
3 Гбит/с |
| Дальность передачи |
Передача@1920*1200@60Hz
Многомодовое волокно: <500 м
Одномодовое волокно: 20 км
|
| Другие индексы |
Источник питания |
Адаптер питания: DC 5~12V |
| Потребляемая мощность |
МАКС. 4 Вт |
| Температура |
Рабочая: -20℃ ~ +70℃ |
| Влажность |
Рабочая: 5% ~ 90% |
| Размеры (ДхШхВ) |
92 x 57 x 23 (мм) |
Информация для заказа
| Модель |
Описание |
| LNK-HF100DA |
1Ch HDMI + 1Ch двунаправленное стерео аудио + 1Ch RS232 по оптоволоконному удлинителю, LC(SFP), многомодовое волокно, 500 м, включая 1 передатчик и 1 приемник, используется парами |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch двунаправленное стерео аудио + 1Ch RS232 по оптоволоконному удлинителю, LC(SFP), одномодовое волокно, 20 км, включая 1 передатчик и 1 приемник, используется парами |
Применение
Этот профессиональный оптоволоконный удлинитель разработан для сред,
требующих надежной передачи видео высокого разрешения на большие расстояния, интерактивного
аудио и сигналов последовательного управления. Его конкретная конфигурация интерфейса делает его идеальным для:
-
Системы промышленного управления: Обеспечивает централизованный мониторинг и управление путем
-
расширения интерфейсов рабочей станции управления до удаленных ПЛК и HMI по оптоволокну, с
-
RS232 для управления устройством и двунаправленным аудио для внутренней связи.
-
Вещание и прямая трансляция: Облегчает надежную передачу видеосигналов с камер
-
(HDMI) и двустороннюю аудиосвязь между сценой/полем и
-
комнатой управления производством, с последовательным управлением для PTZ-камер.
-
Центры безопасности и видеонаблюдения: Позволяет объединять сигналы с
-
удаленных систем безопасности, передавая HD-видео с камер, аудио с области
-
микрофонов и RS232 для управления PTZ обратно на центральную станцию мониторинга.
-
Цифровые вывески и корпоративные AV-сети: Управляет распространением контента на
-
дисплеи в больших кампусах или зданиях, используя RS232 для управления питанием дисплея
-
включение/выключение и двунаправленное аудио для синхронизированного звука.
-
Медицинская визуализация и диагностический просмотр: Обеспечивает безупречную передачу медицинских
-
данных визуализации с диагностического оборудования в экранированных помещениях на удаленные диагностические
-
станции обзора, поддерживая точность сигнала и соответствие требованиям.
-
Дистанционное обучение и конференц-системы: Расширяет презентационное видео (HDMI)
-
и поддерживает двустороннее аудио для сессий вопросов и ответов между главным залом и удаленными
-
дополнительными комнатами или студиями звукозаписи.
