Подробная информация о продукте:
Оплата и доставка Условия:
|
| Входной сигнал SDI: | Номер ввода: 4 | Оптики: | Тип: однорежимный |
|---|---|---|---|
| Расстояние передачи: | 20 км (другое расстояние необязательно) | Вводная мощность: | 1A@12VDC |
| SDI вывел наружу: | Уровень сигнала: 800 мВ номинально | Операционная температура: | -10℃~+55℃ |

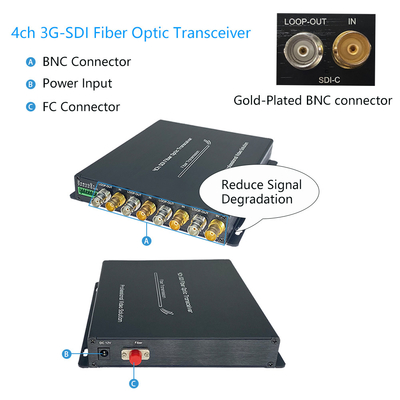

4-канальный 3G-SDIПреобразователь волокон with RS485 & Счет
SDI видео SFP модуль Преимущества

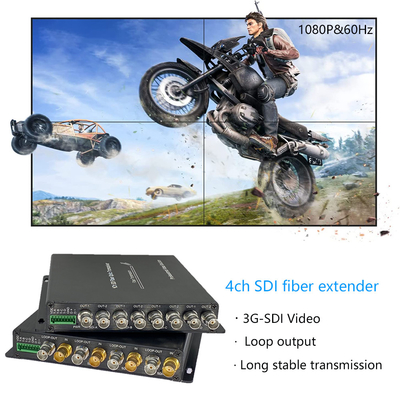

4 каналов 3G/HD-SDI передачи видео по оптическому волокну
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямая совместимость с системами камер 3G/HD-SDI и поддержка выхода 4Ch Loop
Длина передачи до 20 км (12,5 миль) (другое расстояние необязательно)
Поддерживает 4Ch Tally
► Full digital non-compression broadcast level transmission;
Поддержка 1Ch обратной передачи RS485 и 4Ch Tally;
SDI видео SFP модуль Технические индексы
| Ввод SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI и Телеком/Datacom |
| 270 Мбит/с - 1,48 Гбит/с 3 Гбит/с | |
| Номер ввода: 4 | |
| Потеря отражения: >15DB | |
| Равновесие: 0-150 м @ 3 Гбит/с | |
| Коннектор: BNC | |
| Оптики | Канал: 1 |
| Тип: однорежимный | |
| Расстояние передачи: 20 км (другое расстояние необязательно) | |
| Потеря отражения: > 15 дБ | |
| Дитерация: < 0,2 IU | |
| Коннектор: FC/UPC (SC, LC, ST необязательно) | |
| Выход SDI | Номер выхода:4 |
| Уровень сигнала: 800 мВ номинально | |
| Время подъема/падения: показание 200ps | |
| Превышение амплитуды: < 10% | |
| Потеря отражения: > 15 дБ | |
| Дитерация: < 0,2 IU | |
| Коннектор: 75Ω BNC | |
| Данные | 1Ch RS-485 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester |
| Максимальная скорость 57600 bps для RS485 | |
| Коннектор: промышленный стандартный винтовой терминал | |
| 4Ч: А, В, С, Д |
Промышленный преобразователь EthernetОбзор

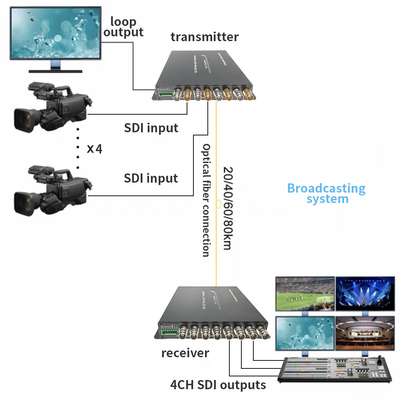

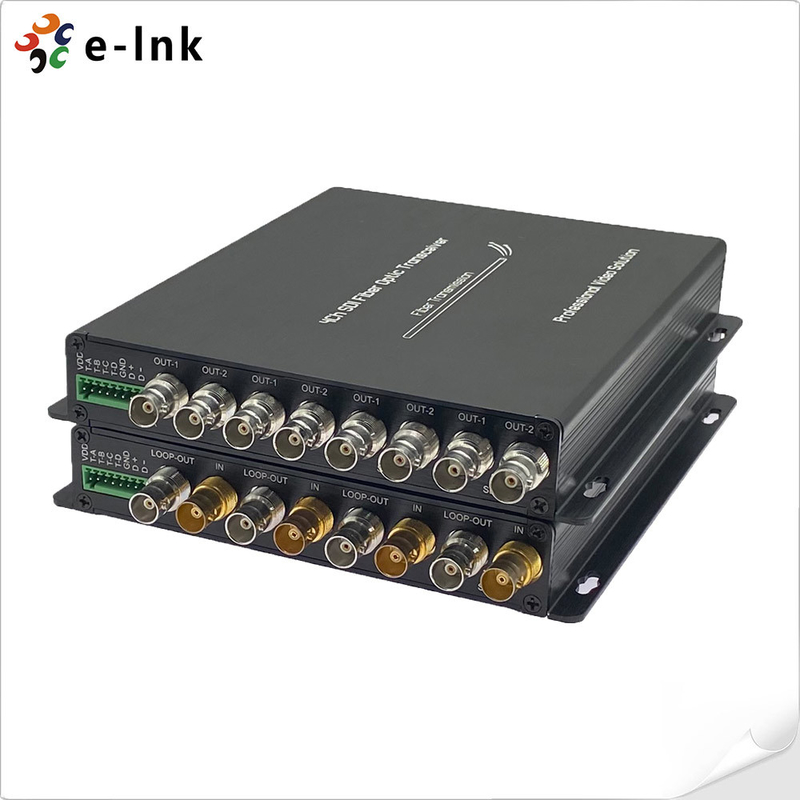

Серия LNK-3GSDI-4V1DT поддерживает 4-канальный стандартный видеосигнал высокой четкости HD/3G-SDI и сигнал RS485 и Tally, передаваемый через один волоконно-оптический кабель.E-link 3G-SDI Video over Fiber Converters включает один передатчик и один приемник для 1080P 3G-SDI сигналаE-link 3G-SDI Fiber Converters может передавать 4-Ch 3G-SDI видеосигнал через одно оптическое волокно и поддерживает Loop вывод, 4Ch Tally и обратный RS485.Качество видео - не сжатый уровень трансляцииОн широко используется в области радиовещания.
Информация о заказе
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI видео с выходом Loop + 1Ch назад RS485 + 4Ch Tally, SM 20km, FC, включая 1 передатчик и 1 приемник, используемый парами |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI видео с выходом Loop + обратным RS485 + 4Ch Tally, SM 20km, FC, включая 1 передатчик и 1 приемник, используемые парами |
