Подробная информация о продукте:
Оплата и доставка Условия:
|
| Резолюция: | бит 10 | Уровень сигнала: | < 80mVp-p |
|---|---|---|---|
| Стандартная длина волны SM: | 1310nm, 1550nm | Длина волны CWDM: | 1270 ~ 1610 нм, 20 нм сетка согласно ITU-T |
| Размеры (LxWxH): | 58 X 21 x 20 mm | Операционная температура: | 0°C до 70°C (32°F до 158°F) |

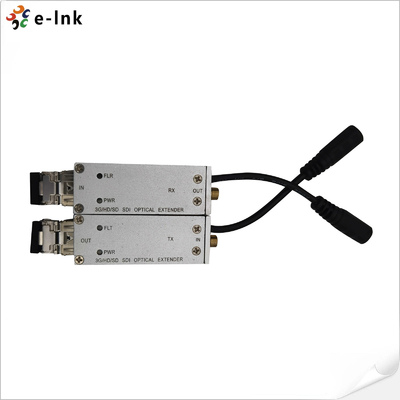

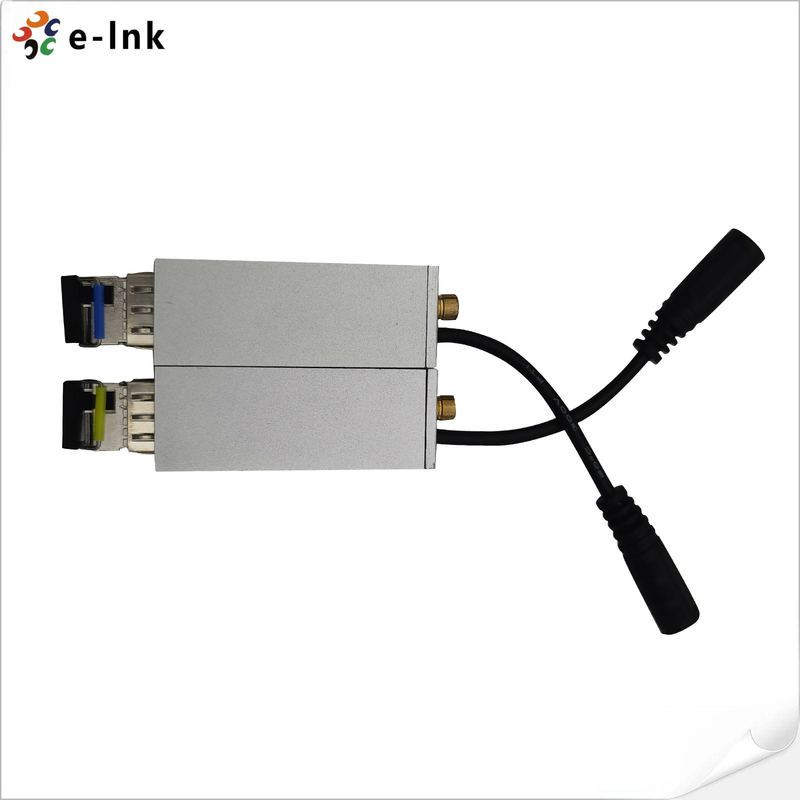

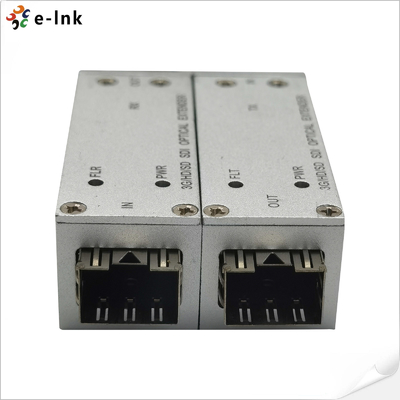

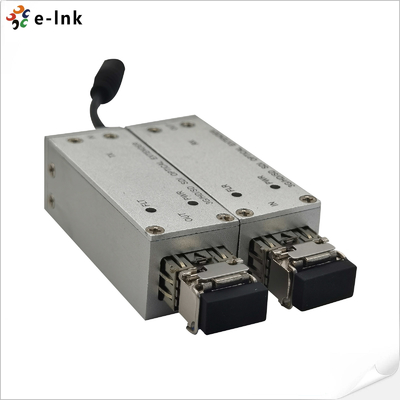

SMB 3G/HD/SD-SDI оптический микрорасширитель
SDI видео SFP модуль Преимущества
Автоматическое распознавание сигнала 3G-SDI/HD-SDI/SD-SDI без необходимости ручного выбора
Расстояние передачи до 120 км
Технология CWDM позволяет передавать до 16 (18) каналов по одному волокну
Соответствует стандартам SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
Соответствует стандарту DVB-ASI ((EN50083-9)
Удобное указание состояния светодиода.
ПКБ-карточки экологически чистые (без ПБ)
ПКБ с многослойной конструкцией для обеспечения стабильной и надежной передачи сигнала
SDI видео SFP модуль Технические индексы
| Ввод SDI | |
| Видеостандарт | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Стандарт сигнализации | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Импеданс | 75Ω |
| Коннектор | МСБ |
| Выход SDI | |
| Уровень сигнала | 800mVp-p±10% |
| Время подъема/падения | < 0,8 нс |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Импеданс | 75Ω |
| Коннектор | МСБ |
| Оптический интерфейс | |
| СФП | Симплексный LC, 3,125 Гбит/с. Расстояние передачи ≤ 120 км |
| Стандартная длина волны SM | 1310nm, 1550nm |
| длина волны CWDM | 1270 ~ 1610 нм, 20 нм сетка согласно ITU-T |
| Температурный диапазон | 0 ~ 70 ̊C |
| Электрические | |
| Сила | 5ВДС, 1А |
| Потребление | < 5 Вт |
| Светодиодный индикатор | |
| FLT | Статус волоконно-волоконной связи (передатчик) |
| ФЛР | Статус волоконно-волоконной связи (приемник) |
| ПВР | Состояние мощности |
| Механические | |
| Размеры (LxWxH) | 58 х 21 х 20 мм |
| Вес | 100 г/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Рабочий стол |
Промышленный преобразователь EthernetОбзор
LNK-M3G-SMB1V-20 серии 3G-SDI/HD-SDI/SD-SDI микроувеличитель оптической волоконной системы передачи, которая передает один 3G-SDI, HD-SDI,SD-SDI цифровое видео высокой четкости или один DVB-ASI поток через одномодное или мультимодное волокно, поддерживающее SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) стандарты.Серия микрорасширителей SDI использует источник питания 5V с низким расходом энергии.
Информация о заказе
| Модель | Описание |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI оптический микрорасширитель, 1310/1550nm, Simplex LC, Single Mode, 20KM, включая передатчик и приемник, используемый парами |
