Подробная информация о продукте:
Оплата и доставка Условия:
|
| Интерфейс волокна: | Симплексный LC | Расстояние передачи: | 20 км |
|---|---|---|---|
| Длина волны: | 1310nm/1490nm//1550nm | Операционная температура: | -20℃~+70℃ |
| Размеры (WxDxH): | 85 x 70 x 30 мм | Вес: | 1.1KG/pair |
| Выделить: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI видео + 2Ch обратный аналоговый аудио + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch обратный счёт + 1Ch обратный аналоговый трехуровневой синхронизациячерез Fiber Extender
SDI Fiber ExtenderПреимущества
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn по одному волокну
Совместима с HD-SDI, SD-SDI, DVB-AST
Диапазон пропускной способности от 19,4 Мбит/с до 2,97 Гбит/с
️ SMPTE 424M (2,97 Гбит/с) восстановление часов
Поддержка всех популярных стандартов цифрового видеотранспорта, таких как SMPTE 424M, SMPTE 292M и SMPTE 259M, SMPTE 297M, работающих на 3G-SDI, HD-SDI, SD-SDI, ASI соответственно.
Встроенная система CWDM, модули SFP для каждого пути
Поддержка автоматического выравнивания кабеля на основе обнаруженной скорости передачи данных
Индикаторы состояния светодиодов контролируют критические параметры
Расширитель волокон SDI Технические индексы
| 3G-SDI видео | |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) | |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) | |
| Ввод видео | 1Ch SDI IN + 1Ch SDI OUT на TX |
| Выход видео | 1Ch SDI IN + 1Ch SDI OUT на RX |
| А.Удио | |
| Аудио интерфейс | 3.5мм Джек |
| Формат звука | @48KHz |
| Аудио вход | 1Ch Audio IN или 1Ch Mic + 1Ch Audio OUT на TX |
| Выход аудио | 1Ch Audio IN или 1Ch Mic + 1Ch Audio OUT на RX |
| Серийные данные RS422/485 | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | RS422/RS485 Двухнаправленность |
| Поддержка частоты/коэффициента |
Максимум 115200 bps для RS422 Максимальная скорость 115200 bps для RS485 |
| BER | < 10 ‰ 9 |
| Tсоюзник | |
| Интерфейс Tally | Промышленный стандартный винтовой терминал |
| Тип нагрузки на светодиод | Может управлять светодиодным индикатором напрямую |
| Ввод счетов | Tally-2+; Tally-2 - |
| Выпуск счетов | Tally-1+; Tally-1 - |
| Ethernet | |
| Интерфейс | 1 x 10/100BASE-TX RJ45 |
| Рабочий режим | Авто-переговор по умолчанию |
| Аналоговая трехуровневая синхронизация | |
| Интерфейс синхронизации | 75Ω BNC |
| Синхронизация | Аналоговый черный взрыв / SDTV двухуровневый / HDTV трехуровневый |
| Сигнал | Аналоговый трехуровневый синхрон SMPTE ST 274, ST 276 |
| Возвратные потери | 46от 0,5 дБ до 10 МГц |
| Ввод | 1Ch Sync IN + 1Ch Sync OUT на TX |
| Выпуск | 1Ch Sync IN + 1Ch Sync OUT на RX |
| Электрические | |
| Вводная мощность | DC12V 1A |
| Потребление энергии | < 6 Вт |
| Механические | |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Настенная установка или рабочий стол |
Промышленный преобразователь EthernetОбзор

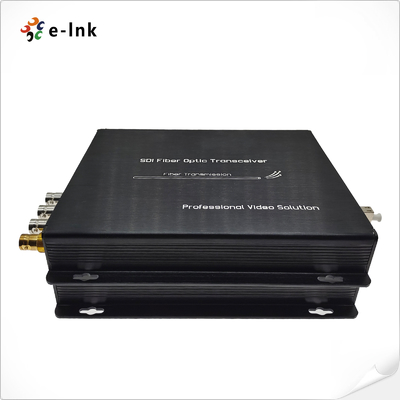

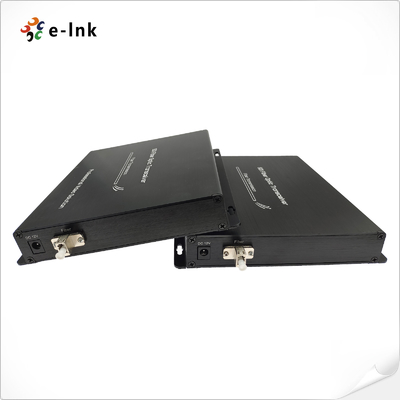

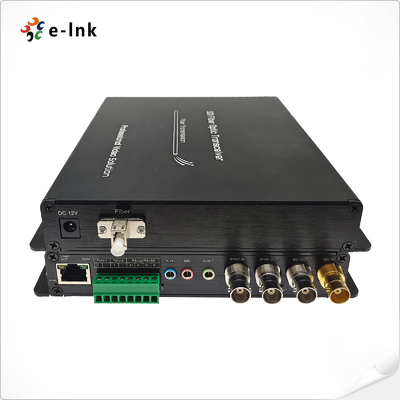

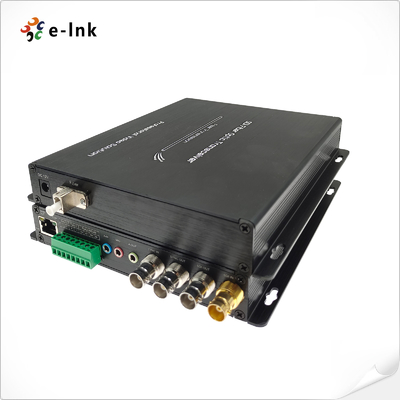

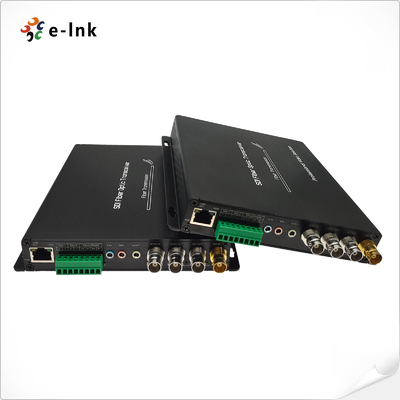

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI расширитель волокон обеспечивает передачу 1Ch BIDI 3G-SDI видео, 2Ch обратного аналогового аудио, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch обратный счёт и 1Ch обратный аналоговый трехуровневый синхронизатор через волоконный преобразователь, включая 1 передатчик и 1 приемник, используемые парами по однорежимным оптическим кабелям.Этот конвертер оптических волокон 3G-SDI обеспечивает высокую оптическую производительность и блестящую обработку HD видео в реальном времениIP-интерфейсы могут значительно повысить масштабируемость и совместимость со всеми современными сетевыми системами высокого класса.
Информация о заказах
| Модель | Описание |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM,включая 1 передатчик и 1 приемник, используется парами |
