Подробная информация о продукте:
Оплата и доставка Условия:
|
| Интерфейс волокна: | Симплексный LC | Расстояние передачи: | 550m-20Km |
|---|---|---|---|
| Длина волны: | 1310nm/1550nm | Операционная температура: | -20℃~+70℃ |
| Размеры (WxDxH): | 19inch 1U (483 x 220 x 44.45mm) | Вес: | 7KG/pair |
| Выделить: | Некомпрессированный расширитель CWDM,3G-SDI по одноволоконному расширителю,Раковино-монтируемый SDI через волоконный расширитель |
||

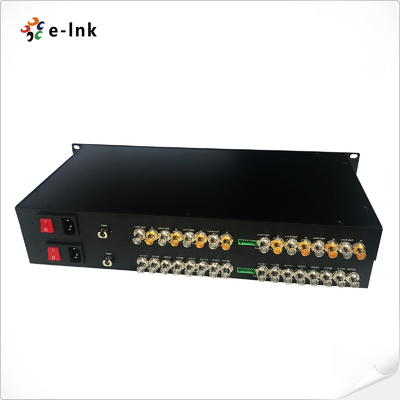

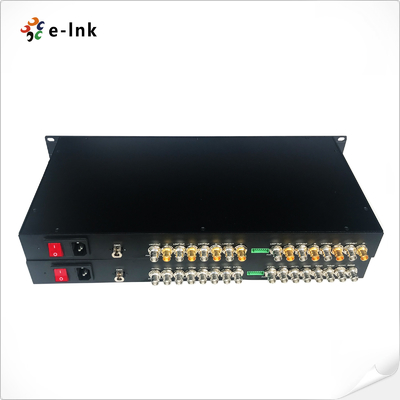

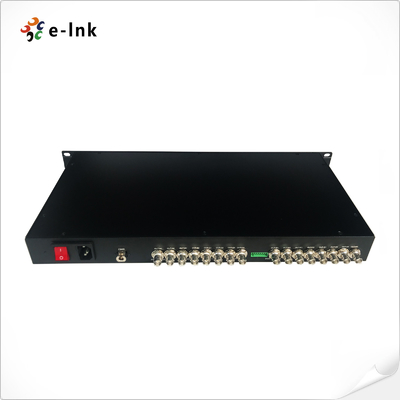

1U Rack-Mountable 8-Channel SD/HD/3G-SDI через одноволоконный расширитель CWDM без сжатия
DVI Fiber ExtenderПреимущества
8 каналов передачи видео SD/HD/3G-SDI по оптическому волокну
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Автоматическое переключение 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
Прямо совместима с системами камер 3G-SDI и поддерживает протоколы передачи данных RS-485
¢ Длинная передача не менее 10 км (6,2 миль), до 120 км
Ввод мощности терминального блока для промышленного применения
Поддерживает горячую замену и горячую подключение
► Full digital non-compression broadcast level transmission;
✓ сверхоптический динамический диапазон и свободный от настройки перед использованием;
✓ технология WDM/CWDM/DWDM с оптическим волокном;
️ индикаторы состояния светодиодов в режиме реального времени для устранения неполадок и контроля
∆ сверхширокий диапазон температур промышленного уровня, адаптируемый к различным условиям;
Расширитель волокон DVI Технические индексы
| Видео | |
| Видеоинтерфейс | BNC |
| Импеданс ввода/вывода видео | 75Ω |
| Входное/выходное напряжение видео | Типичный:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеобит | Максимально 3,2 Гбит/с |
| Дифференциальная прибыль (10%~90% APL) | < 1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Стандарт видео SDI | 270 Мбит / с (SD-SDI), 1,485 Гбит / м ((HD-SDI) |
| SMPTE425M3Gb/s Картографирование ((3G-SDI) | |
| SMPTE424M 3Gb/s серийный интерфейс ((3G-SDI) | |
| Данные | |
| Физический интерфейс | Промышленный стандартный винтовой терминал |
| Тип данных | Обратный RS485 |
| Поддержка частоты/коэффициента | Максимальная скорость 57600 bps для RS485 |
| BER | < 10 ‰9 |
| Электрические | |
| Адаптер питания | 110 ~ 220 В переменного тока |
| Потребление энергии | < 15 Вт |
| Светодиодный индикатор | |
| SDI A/B/C/D/E/F/G/H | Видео SDI |
| ПВР | Силовое питание |
| Механические | |
| Размеры (LxWxH) | 19 дюймов 1U (483 x 220 x 44.45 мм) |
| Вес | 7 кг/пару |
| Корпус | Алюминиевый корпус |
| Варианты монтажа | Ракамонт |
| MTBF | ≥100000 часов |
Промышленный преобразователь EthernetОбзор

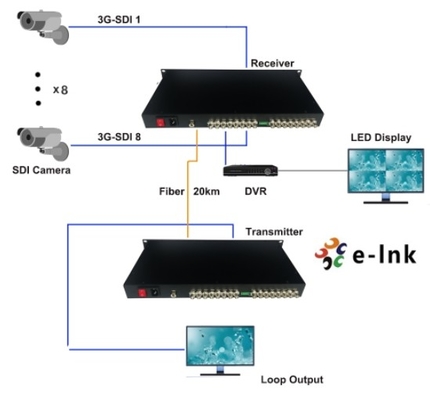

Серия LNK-SDI-8V поддерживает 8-канальный стандартный видеосигнал высокой четкости SD/HD/3G-SDI, передаваемый через один волоконно-оптический кабель, и контролирует сигнал локально по выходу SD/HD/3G-SDI.E-link 3G-SDI Video over Fiber Converters включает один передатчик и один приемник для 1080P 3G-SDI сигналаE-link SD/HD/3G-SDI Fiber Converters могут одновременно передавать 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 данные, сигнал через одно оптическое волокно.Качество видео в соответствии со стандартом вещания, поддерживает формат обратной передачи данных RS-485.
Информация о заказе
| Модель | Описание |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI видео с петлей, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемый парами |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI видео с петлей + 1-Ch RS485 обратные данные, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI видео с Loop-out + 1-Ch Forward Audio, 20 км, SM, LC, включая 1 передатчик & 1 приемник, используемый парами |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P видео с петлей, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P видео с петлей + 1-Ch RS485 обратные данные, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P видео с Loop-out + 1-Ch Forward Audio, 20 км, SM, LC, включая 1 передатчик и 1 приемник, используемые парами |
