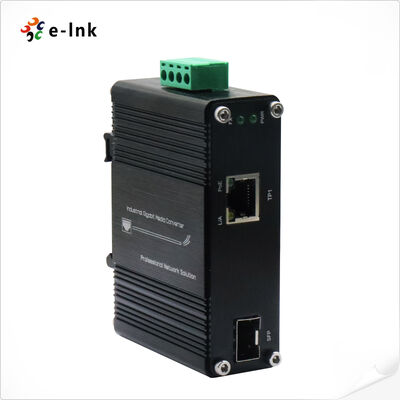

Мини-индустриальныйСолнечный повышающий преобразователь напряжения 1-портовый10/100/1000/2500Base-T 802.3at PoE+ к 1-портовому 10G SFP+ Медиаконвертер
Обзор промышленного медиаконвертера с солнечным повышением напряжения
Этот промышленный медиаконвертер оснащен солнечным повышающим преобразователем напряжения, принимающим входное напряжение 9-54 В постоянного тока для обеспечения надежного питания PoE+ мощностью 30 Вт. Он преобразует медь 10/100/1000/2500BASE-T в высокоскоростную оптоволоконную восходящую линию связи 10G SFP+, обратно совместимую с модулями 1G/2.5G/5G. Созданный для суровых условий, он работает при температуре от -40°C до 75°C с защитой от перенапряжения 6 кВ в компактном металлическом корпусе IP40 для DIN-рейки. Идеально подходит для питания удаленных устройств, таких как беспроводные точки доступа, IP-камеры и промышленные датчики, обеспечивая при этом надежное высокоскоростное оптоволоконное соединение для промышленных сетей IoT, AIoT и умных городов.
Особенности промышленного медиаконвертера с солнечным повышением напряжения
-
Повышение напряжения с широким диапазоном входного напряжения PoE+: Встроенный солнечный повышающий преобразователь напряжения поддерживает широкий диапазон входного напряжения постоянного тока от 9 В до 57 В, обеспечивая стабильный выход PoE+ 48 В, 30 Вт в соответствии со стандартом IEEE 802.3at.
-
Высокоскоростное преобразование среды: Оснащен одним многоскоростным портом RJ45 2.5G (10/100/1000/2500M) с автоматическим согласованием и одним оптоволоконным портом 10G SFP+ (обратно совместимым с оптическими модулями 1G/2.5G/5G) для надежного преобразования медь-волокно.
-
Промышленный прочный дизайн: Металлический корпус со степенью защиты IP40, монтируется на DIN-рейку, работает в широком диапазоне температур от -40°C до 75°C, с защитой от перенапряжения 6 кВ и наработкой на отказ >200 000 часов.
-
Высокая совместимость и Plug-and-Play: Автоматическое MDI/MDIX на медном порту, автоматическое обнаружение модулей SFP+, простое развертывание без конфигурации.
-
Комплексная сертификация: Соответствует стандартам CE, FCC, RoHS и нескольким промышленным стандартам EMI/EMS, обеспечивая стабильную и надежную работу в суровых условиях.
Технические индексы промышленного медиаконвертера с солнечным повышением напряжения
|
Ethernet
|
|
Стандарты:
|
Соответствие стандартам IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3z Gigabit SX/LX
|
|
IEEE 802.3ae 10 Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet
|
|
IEEE 802.1p Class of Service
|
|
IEEE 802.3bz 2.5GBASE-T
|
|
Тип обработки:
|
Store-and-Forward
|
|
Скорость фильтрации пересылки:
|
14,880pps (10 Мбит/с)
|
|
148,800pps (100 Мбит/с)
|
|
1,488,000pps (1000 Мбит/с)
|
|
22,320,000pps (2.5Gps)
|
|
Память буфера пакетов:
|
1 Мбит
|
|
Макс. Длина пакета:
|
10K байт
|
|
Размер таблицы адресов
|
16K MAC-адресов
|
|
Коммутационная способность
|
80 Гбит/с/неблокирующая
|
|
Интерфейс
|
|
Медные порты
|
1 x 10/100/1000/2500BASE-T RJ45 с функцией автоматического MDI / MDI-X
|
|
Оптический порт:
|
1x 10G SFP+(Обратная совместимость с приемопередатчиками 100BASE-FX, 1000BASE-X и 2500BASE-X SFP) (автоматическое обнаружение)
|
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
IEEE 802.3af/at PoE+ PSE (af/15.4W,at/30W)
|
|
Выходная мощность PoE
|
Макс. 30 Вт
|
|
Назначение контактов питания
|
End-span + Mid-span:1/2(+), 4/5(+), 3/6(-), 7/8(-)
|
|
Бюджет PoE:
|
До30-ваттный бюджет PoE (12В-48В DC)
|
|
Тип источника питания PoE
|
802.3at, End-span + Mid-span (Пожалуйста, свяжитесь со службой поддержки)
|
|
Режим PoE
|
Соответствует IEEE802.3atРежим B (Если нужен режим A, пожалуйста, свяжитесь со службой поддержки)
|
|
Повышающий преобразователь напряжения
|
Вход 9-12 В постоянного тока
|
PoE 48 В макс. 30 Вт
|
Вход 19-24 В постоянного тока
|
PoE 48 В макс. 30 Вт
|
|
Вход 24-36 В постоянного тока
|
PoE 48 В макс. 30 Вт
|
Вход 48-57 В постоянного тока
|
PoE 48 В макс. 30 Вт
|
|
Электрические и механические характеристики
|
|

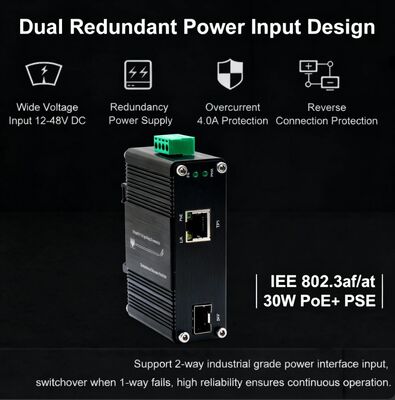

Входное питание:
|
12~48В DC, 4-контактный клеммный блок
|
|
Выходная мощность
|
48 В постоянного тока
|
|
Потребляемая мощность:
|
30Вт макс.
|
|
Светодиодные индикаторы:
|
|
PWR:
|
Состояние питания
|
|
L/A:
|
Состояние соединения данных
|
|
POE:
|
Состояние PoE
|
|
100M/1000M:
|
Волокно LINK Состояние
|
|
Размеры (ШхГхВ):
|
95 x70 x30 мм
|
|
Вес:
|
0,25 кг
|
|
Корпус:
|
Алюминий Корпус
|
|
Варианты монтажа:
|
DIN-рейка / Настенный монтаж
|
|
Окружающая среда
|
|
Рабочая температура:
|
-40°C до75°C (-40°F до 167°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
От 5% до 95% без конденсации
|
|
MTBF
|
> 200 000 часов
|
|
Нормативные одобрения
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Класс A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Применение промышленного медиаконвертера с солнечным повышением напряжения
-
Промышленный IoT и граничные вычисления: Обеспечивает питание PoE и высокоскоростную оптоволоконную восходящую линию связи для ПЛК, датчиков и промышленных камер в сложных условиях, таких как автоматизация производства и производственные линии.
-
Удаленный мониторинг с питанием от солнечной энергии: Идеально подходит для питания и подключения камер видеонаблюдения, беспроводных точек доступа и датчиков окружающей среды в автономных или удаленных местах с использованием солнечных панелей.
-
Умный город и транспорт: Развертывается в наружных шкафах, блоках управления светофорами или цифровых вывесках для обеспечения передачи данных и видео высокой четкости на большие расстояния, устойчивой к помехам, по оптоволокну.
-
Обновление и расширение сети: Служит преобразователем точки доступа для плавного перехода с Gigabit на сети 2.5G/10G в корпоративной или кампусной среде, расширяя охват медных кабелей.
-
Работа в суровых условиях: Подходит для развертывания в сложных условиях, таких как электроэнергетика, горнодобывающая промышленность, нефтегазовая промышленность и полевые операции, где наблюдаются резкие перепады температур, нестабильность напряжения и сильные электромагнитные помехи.
Информация для заказа промышленного медиаконвертера с солнечным повышением напряжения
|
Модель
|
Описание
|
|
LNK-IMC3012-2.5GP-SFP
|
Промышленный1-портовый1.25G/2.5G/5G/10G Base-X SFP+ к1-портовый 10/100/1000/2500BASE-T IEEE802.3at 30W PoE+ Медиаконвертер
|
|
Опции SFP
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP (Промышленный SFP).
|
|
► Модуль SFP приобретается отдельно.
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию; Кронштейн для настенного монтажа входит в комплект.
|
|
Варианты питания
|
►75Вт/1.6A 48VDC Блок питания. Открытый провод для клеммной колодки
|
|
► Блок питания приобретается отдельно.
|
