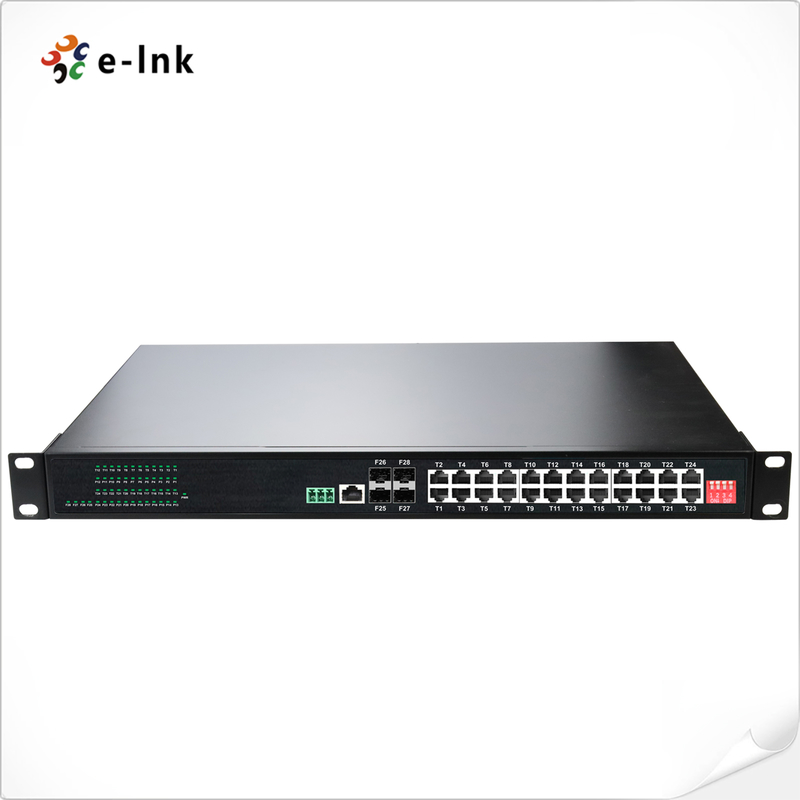

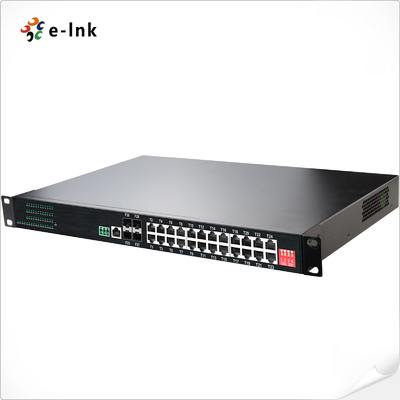

Промышленный L2+Раckmount 24-портный 10/100/1000T 802.3at PoE + 4-портный 1000X SFP управляемый коммутатор Ethernet
Промышленный управляемый коммутатор Ethernet
ВETH-IMC2424MPСерия - это жесткая,Управление L2+,переключатель, устанавливаемый на стойкес участием
24 порты 10/100/1000Base-T RJ45с802.3поддержка PoE+и4x 1000Base-X слоты для SFP-волокна.
Разработанный для суровых условий, переключатель обеспечивает высокую мощность PoE для нескольких устройств,
такие какIP-камерыиточки беспроводной связи. Он обеспечивает гибкую подключение волоконной связи
(одномодный и многомодный) и предлагает расширенные возможности управления для надежной сети
интеграция в промышленных и удаленных приложениях.
Характеристики коммутатора Ethernet с промышленным управлением
►ПредоставляетПорты 24×10/100/1000Base-T RJ45,4×1000SFP-слоты с базовой X, иИнтерфейс 1×RS485
►Поддержка портов RJ4510/100/1000Mbps полный/полудуплекс, автоматическое ведение переговоров и автоматическое MDI/MDIX
►Соответствует стандарту IEEE 802.3af/atдля приложений PoE
►Функции переключателя DIP: одноключевая VLAN, одноключевое управление кольцами, сброс PoE и расширенный250 м передачи PoE
►Порт управления USB-Cдля упрощенной конфигурации, исключающей необходимость в последовательном доступе RS232
►Поддержка10K Jumbo Framesдля повышения производительности передачи данных
►СоответствуетIEEE 802.3az Энергоэффективный Ethernet (EEE)
►ПрочныйАлюминиевый корпус IP40для промышленного использования
►Поддержка1U 19 ′′ установка на стойкедля гибкого использования
►Широкий диапазон температур работы:-40°C до 80°C (-40°F до 176°F)
Технические индексы коммутаторов Ethernet с управляемым использованием в промышленности
|
Ethernet
|
|
Стандарты
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Строящее дерево
|
|
Вперед&ФильтрСсылки Ставка:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Пакетная буферная память:
|
12М бит
|
|
Тип обработки:
|
Сохранение и пересылка
|
|
Пропускная способность фонового плана
|
110 Гбит/с
|
|
Максимальная длина пакета:
|
10K байтов Jumbo Frame
|
|
Размер таблицы адресов:
|
8K MAC-адреса
|
|
Интерфейс
|
|
Коннектор:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (необязательно)
|
|
Оптический порт:
|
4 x 1000База-X СФП
|
|
USB- С:
|
1 x USB-C (для управления)
|
|
Серийный интерфейс RS485 (необязательно)
|
|
Физический интерфейс
|
Промышленный стандартный терминал с тремя винтами
|
|
Тип данных
|
1Ch RS485 Двухнаправленный
|
|
Сигналы RS-485
|
Данные+, Данные-, GND
|
|
Дистанция серийных портовых линий (медь)
|
1000 метров
|
|
Ставка Baud
|
0 ~ 800 кбит / с
|
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Мощность через Ethernet
|
|
Порд:
|
RJ45
|
|
Назначение подставки питания
|
4/5(+), 7/8(-)
|
|
Бюджет на ПО:
|
До72Бюджет PoE на 0 Вт
|
|
ОкружениеНТЛ
|
|
Рабочая температура:
|
-40°C до 80°C (-40°F до 176°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
Неконденсирующее от 5% до 95%
|
|
MTBF
|
> 200 000 часов
|
|
Электрические и механические
|
|
Сила ввода:
|
48~ 57VDC, Избыточная мощность (6-принтового терминального блока)
|
|
Потребление энергии:
|
Максимально 15 Вт.(PoE в использовании)720W)
|
|
Защита:
|
|
Перегрузка питания:
|
Автоматическое перезагрузка
|
|
Обратная полярность:
|
В настоящее время
|
|
ДИP переключатель
|
|
4-значный переключатель DIPФункцияОтношение
|
DIP
|
Функция
|
Настройки
|
|
SW 1
|
VLAN
|
Включено
|
ОФФ - инвалид
|
|
SW 2
|
Управление кольцами
|
Включено
|
ОФФ - инвалид
|
|
SW 3 (будет модернизирована)
|
Сеть PoE 250m
|
Включено
|
ОФФ - инвалид
|
|
SW 4 (подлежит модернизации)
|
Перезагрузка PoE
|
Включено
|
ОФФ - инвалид
|
|
Светодиодные индикаторы
|
|
ПВР:
|
Статус питания
|
|
Ethernet (на порт):
|
Связь/Деятельность
|
|
ПоЭ
|
Статус PoE (T1 ~ T24)
|
|
Волокна:
|
Гигабитный порт SFP: F1~F4
|
|
Размеры (L x W x H):
|
440 мм х 300 мм х 45 мм
|
|
Вес:
|
3.5 кг
|
|
Оружейный корпус:
|
Алюминий Дело
|
|
Варианты монтажа:
|
Ракамонт
|
|
Особенности программного обеспечения
|
|
Протоколы увольнения
|
Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
|
|
Поддержка мультитрансляции
|
Поддержка IGMP Snooping V1/V2/V3,поддерживать GMRP, GVMP,802.1Q
|
|
VLAN
|
Поддержка IEEE 802.1Q 4K VLAN,поддержка QINQ, двойной VLAN,
|
|
Управление временем
|
СНТП
|
|
QOS
|
Перенаправление на основе потоков
Ограничение ставки на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение
Diff-Serv QoS, Знак приоритета/Примечание
Алгоритм планирования очереди (SP, WRR, SP+WRR)
|
|
ACL
|
Выдача ACL в порту
ACL на основе порта и VLAN
Фильтрация пакетов L2 на L4, совпадение первых 80 байтов сообщения.
Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
|
|
ПoE Управление
|
Общий предел мощности питания PoE
Распределение выходной мощности PoE
Конфигурация приоритета вывода PoE
Рабочее состояние PoE
Планирование операции PoE
|
|
Диагностическое обслуживание
|
Поддержка зеркальных портов, Syslog, Ping
|
|
Функция управления
|
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP сервер/клиент (IPv4/IPv6), Cloud/MQTT
|
|
Управление сигнализацией
|
Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
|
|
Охрана
|
Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0
Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ,
Поддержка иерархического управления пользователями, списка контроля доступа ACL,
Поддержка DDOS,фильтрация/связывание MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
|
|
Усовершенствованный уровень 2+
|
Управление IPv4/IPv6
Статический маршрут
|
|
Разрешения по правилам
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, класс А
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (всплеск)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказах коммутаторов Ethernet с управляемым использованием в промышленности
|
Модель
|
Описание
|
|
ETH-IMC2424MП
|
Промышленный L2+ Rackmount 24-порт 10/100/1000T 802.3at PoE + 4-порт 1000X SFP Управляемый Ethernet Switch
|
|
Варианты SFP
|
Выберите свой SFP на нашей странице SFP Options
|
|
Модуль SFP покупается отдельно.
|
|
Варианты монтажа
|
Установка на стойке
|
|
Опции питания
|
Промышленное электроснабжение.
|
|
Поставки питания покупаются отдельно.
|
Применение коммутатора Ethernet с промышленным управлением
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов, предусматривающиеКонсультация по продукту,
удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена на три месяца и гарантия на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки неисправности продукта
техническими и техногенными повреждениями, вызванными неестественными бедствиями, покупатель может непосредственно
Вы можете отправиться в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при испытании продукта, оригинальный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и техническим обслуживанием не в соответствии с инструкцией по эксплуатации изделия.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество.
