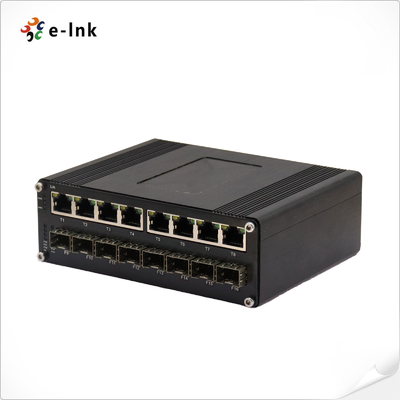

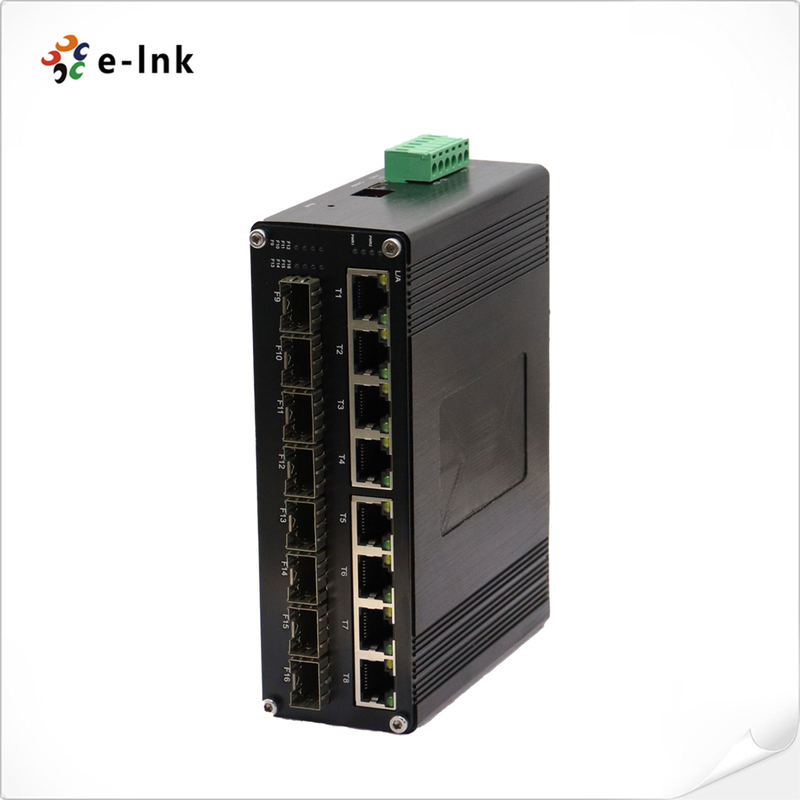

Промышленный L2+ 8-порт 10/100/1000T +8- Порт 1000X SFPУправляемый коммутатор Ethernet
Промышленный управляемый коммутатор Ethernet
ВLNK-IMC808GMСерия - это прочная,Управляемый коммутатор Ethernet L2+с 8x 10/100/1000Base-T RJ45
Серия предназначена для суровых условий, обеспечивает высокую надежность
и беспроблемной интеграции сIP-камеры и WAPОн также предлагает гибкое соединение волокна.
Он идеально подходит для расширения сетей между удаленными местами.
и предлагает расширенное управление и развертывание plug-and-play.
Характеристики коммутатора Ethernet с промышленным управлением
►Поддержка8×10/100/1000База-T RJ45порты +8×1000Base-X SFPслоты
►Поддержка портов RJ4510/100/1000Mbps полный/полудуплекс, автоматическое ведение переговоров и автоматическое MDI/MDIX
►Порт управления USB-Cдля простой конфигурации, исключающей необходимость серийного доступа RS232
►Поддержка9K Jumbo Framesдля повышения эффективности передачи данных
►СоответствуетIEEE 802.3az Энергоэффективный Ethernet (EEE)
►ПрочныйАлюминиевый корпус IP40для долговечности
►ГибкийУстановка DIN-рельсовдля промышленной среды
►Широкий диапазон температур работы:-40°C до 80°C (-40°F до 176°F)
Технические индексы коммутаторов Ethernet с управляемым использованием в промышленности
|
Ethernet
|
|
Стандарты
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Строящее дерево
|
|
Вперед&ФильтрСсылки Ставка:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Пакетная буферная память:
|
2.75M бит
|
|
Тип обработки:
|
Сохранение и пересылка
|
|
Пропускная способность фонового плана
|
64Гбит/с
|
|
Максимальная длина пакета:
|
16K байтов Jumbo Frame
|
|
Размер таблицы адресов:
|
16К MAC-адреса
|
|
Интерфейс
|
|
Коннектор:
|
8 x RJ45
|
|
Оптический порт:
|
8 x 1000База-X СФП
|
|
USB- С:
|
1 x USB-C (для управления)
|
|
Серийный интерфейс RS485 (необязательно)
|
|
Физический интерфейс
|
Промышленный стандартный терминал с тремя винтами
|
|
Тип данных
|
1Ch RS485 Двухнаправленный
|
|
Сигналы RS-485
|
Данные+, Данные-, GND
|
|
Дистанция серийных портовых линий (медь)
|
1000 метров
|
|
Ставка Baud
|
0 ~ 800 кбит / с
|
|
ОкружениеНТЛ
|
|
Рабочая температура:
|
-40°C до 80°C (-40°F до 176°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
Неконденсирующее от 5% до 95%
|
|
MTBF
|
> 200 000 часов
|
|
Электрические и механические
|
|
Сила ввода:
|
12 ~57VDC, Избыточная мощность (6-принтового терминального блока)
|
|
Потребление энергии:
|
8Макс.
|
|
Защита:
|
|
Перегрузка питания:
|
Автоматическое перезагрузка
|
|
Обратная полярность:
|
В настоящее время
|
|
ДИP переключатель
|
|
4-значный переключатель DIPФункцияОтношение
|
DIP
|
Функция
|
Настройки
|
|
SW 1
|
VLAN
|
Включено
|
ОФФ - инвалид
|
|
SW 2
|
Управление кольцами
|
Включено
|
ОФФ - инвалид
|
|
SW 3
|
Сохраняется
|
ОН - Запрещено
|
ОФФ - Запрещено
|
|
SW 4
|
Сохраняется
|
ОН - Запрещено
|
ОФФ - Запрещено
|
|
Светодиодные индикаторы
|
|
Мощность:
|
Статус питания
|
|
Ethernet (на порт):
|
Связь/Деятельность
|
|
Волокна:
|
Гигабитный порт SFP: F9~F14
|
|
Размеры (WxDxH):
|
149 x114 x50 мм
|
|
Вес:
|
0.65В кг
|
|
Оружейный корпус:
|
Алюминий Дело
|
|
Варианты монтажа:
|
Подвеска DIN-Rail
|
|
Особенности программного обеспечения
|
|
Протоколы увольнения
|
Поддержка STP/RSTP/MSTP/ERPSv2, агрегация ссылок
|
|
Поддержка мультитрансляции
|
Поддержка IGMP Snooping V1/V2/V3,поддерживать GMRP, GVMP,802.1Q
|
|
VLAN
|
Поддержка IEEE 802.1Q 4K VLAN,поддержка QINQ, двойной VLAN,
|
|
Управление временем
|
СНТП
|
|
QOS
|
Перенаправление на основе потоков
Ограничение ставки на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP приоритетное отображение
Diff-Serv QoS, Знак приоритета/Примечание
Алгоритм планирования очереди (SP, WRR, SP+WRR)
|
|
ACL
|
Выдача ACL в порту
ACL на основе порта и VLAN
Фильтрация пакетов L2 на L4, совпадение первых 80 байтов сообщения.
Предоставление ACL на основе MAC, адреса MAC назначения, IP-источника, IP-направления, типа протокола IP, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т.д.
|
|
Диагностическое обслуживание
|
Поддержка зеркальных портов, Syslog, Ping
|
|
Функция управления
|
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet сервер для управления, EEE, LLDP, DHCP сервер/клиент (IPv4/IPv6), Cloud/MQTT
|
|
Управление сигнализацией
|
Поддержка выхода сигнализации одностороннего ретранслятора, RMON, TRAP
|
|
Охрана
|
Защита от штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0
Поддержка DHCP Snooping, вариант 82,802.1X безопасный доступ,
Поддержка иерархического управления пользователями, списка контроля доступа ACL,
Поддержка DDOS,фильтрация/связывание MAC на основе портов, черные дыры MAC, защита IP-источника, изоляция портов, ограничение скорости сообщения ARP
|
|
Усовершенствованный уровень 2+
|
Управление IPv4/IPv6
Статический маршрут
|
|
Разрешения по правилам
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, класс А
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (всплеск)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказах коммутаторов Ethernet с управляемым использованием в промышленности
|
Модель
|
Описание
|
|
LNK- ИМК.808GМ
|
Промышленный L2+ 8-порт 10/100/1000T +8- Порт 1000X SFP Управляемый Ethernet Switch
|
|
Варианты SFP
|
Выберите свой SFP на нашей странице SFP Options
|
|
Модуль SFP покупается отдельно.
|
|
Варианты монтажа
|
Установлена поддержка по умолчанию DIN-Rail
|
|
Опции питания
|
Открытый провод для терминального блока.
|
|
Поставки питания покупаются отдельно.
|
Применение коммутатора Ethernet с промышленным управлением
Послепродажная и гарантийная политика
Он состоит из:онлайн-обслуживание клиентовителефонное обслуживание клиентов, предусматривающиеКонсультация по продукту,
удаленная техническая поддержка,Услуги по обслуживанию и приемке.
Политика обслуживания: Замена на три месяца и гарантия на три года.
Замена: В течение трех месяцев после покупки серии изделий, после проверки неисправности продукта
техническими и техногенными повреждениями, вызванными неестественными бедствиями, покупатель может непосредственно
Вы можете отправиться в пункт покупки, чтобы заменить тот же тип продукции.
Если не возникнет проблем при испытании продукта, оригинальный образец будет возвращен.
Гарантия: повреждения, вызванные человеком, вызванные неестественными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Нижеприведенные обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1.Ущерб, вызванный эксплуатацией и техническим обслуживанием не в соответствии с инструкцией по эксплуатации изделия.
2Ущерб, вызванный человеческими факторами, такими как неправильное введение напряжения, водозабор и разрыв.
3.Ущерб продукции, вызванный стихийными бедствиями, такими как молния, землетрясения, пожары и т.д.
3Несанкционированное изменение настройки или ремонт без разрешения компании.
4Продукты, не подлежащие бесплатному обслуживанию.
5.Ущерб, причиненный транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного заказчиками.
6Штрих-код или модель продукта на гарантийной карточке продукта не соответствует самому продукту.
7Неисправности или повреждения, вызванные другими проблемами, не связанными с продуктом, такими как проектирование, технология, производство и качество.
