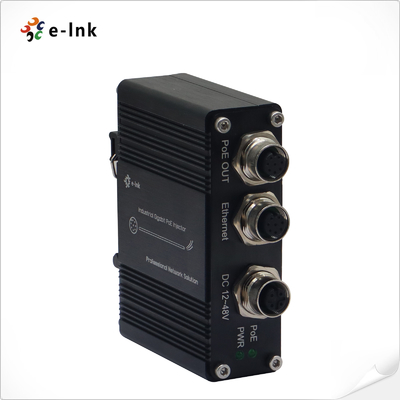

EN50155 Промышленный 1-портовый гигабитный PoE инжектор 30 Вт M12 разъем DIN-рейка
Обзор
LNK-INJ301-M12 - это сертифицированный по стандарту EN50155 промышленный гигабитный PoE инжектор, предназначенный для
подвижного состава, транспортных средств и железнодорожных применений. Он обеспечивает до 30 Вт на порт, обеспечивая при этом
надежную работу в суровых условиях с вибрацией, ударами и экстремальными температурами
(-40°C to 80°C). Благодаря разъемам M12, интеллектуальному обнаружению PoE и
поддержке DIN-рейки/настенного монтажа, этот инжектор гарантирует безопасную, высокопроизводительную передачу питания
и данных для промышленных сетевых устройств.
Особенности
Сертификация EN50155: Соответствует требованиям для железнодорожных и автомобильных промышленных сред
Высокая мощность PoE+: 30 Вт на порт с соответствием IEEE802.3af/at
Прочные разъемы M12: Обеспечивают надежные, виброустойчивые соединения
Поддержка гигабитных данных: 10/100/1000Base-TX, полный/полудуплекс, пересылка/фильтрация 1,488 млн. пакетов в секунду
Надежность окружающей среды: рабочая температура от -40°C до 80°C, алюминиевый корпус IP40
Гибкий монтаж: установка на DIN-рейку или на стену
Интеллектуальная защита PoE: Обнаруживает допустимые устройства PoE перед включением питания
Диагностические светодиоды: четкая индикация состояния питания и PoE
Технические индексы
|
Ethernet
|
|
Стандарты:
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Тип обработки:
|
Пересылка
|
|
Полудуплекс, Полный дуплекс
|
|
Скорость пересылки/фильтрации:
|
1,488,000 пакетов в секунду (1000 Мбит/с)
|
|
Кабели:
|
10/100/1000Base-T
|
|
Разъем:
|
2x разъем M12 (8-контактный гнездовой M12 A-кодировка)
|
|
Окружающая среда
|
|
Рабочая температура:
|
-40°C to 80°C (-40°F to 176°F)
|
|
Температура хранения:
|
-40°C to 85°C (-40°F to 185°F)
|
|
Относительная влажность:
|
от 5% до 95% без конденсации
|
|
MTBF:
|
>200,000 часов
|
|
Электрические и механические
|
|
Входное питание:
|
12~48VDC на 5-контактном гнездовом M12 A-кодировка
|
|
Потребляемая мощность:
|
36 Вт макс.
|
|
PoE (Power over Ethernet)
|
|
Стандарт:
|
IEEE802.3af/at
|
|
Порт:
|
Разъем M12 (8-контактный гнездовой M12 A-кодировка)
|
|
Макс. мощность на порт:
|
30 Вт макс.
|
|
Светодиодные индикаторы:
|
|
Питание:
|
Состояние питания
|
|
PoE:
|
Состояние PoE
|
|

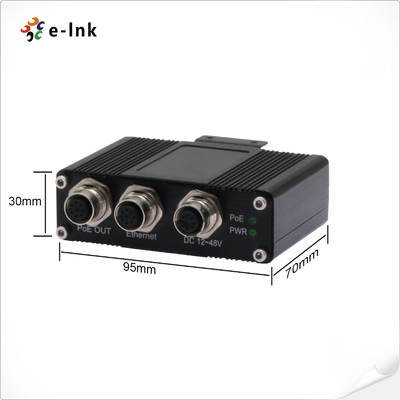

Размеры (ШхГхВ):
|
95 x 70 x 30 мм
|
|
Вес:
|
0,25 кг
|
|
Корпус:
|
АлюминийКорпус
|
|
Варианты монтажа:
|
DIN-рейка / Настенный монтаж
|
|
Нормативные одобрения
|
|
ISO9001
|
|
FCC часть 15, класс A, EN50155
|
|
EN55022:2006+A1: 2007 Класс A
|
|
Защита от перенапряжения:
|
|
RJ45: 1 кВ
|
|
Питание: 500В
|
|
ESD: 4 кВ/8 кВ
|
Информация для заказа
|
Модель
|
Описание
|
|
LNK-INJ301-M12
|
EN50155 Промышленный 1-портовый 10/100/1000M M12 PoE инжекторВход питания 12~48 В постоянного тока
|
|
Варианты монтажа
|
► Установлен кронштейн DIN-рейки по умолчанию; Кронштейн для настенного монтажа входит в комплект.
|
|
Варианты питания
|
► Блок питания приобретается отдельно
|
Применение
Назначение контактов M12:
|
Контакт
|
Назначение
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2-(VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3-(VCC-)
|
TP3-
|
