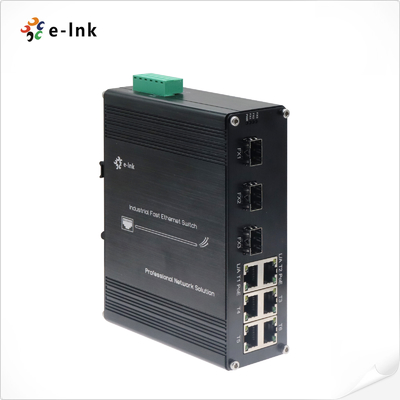

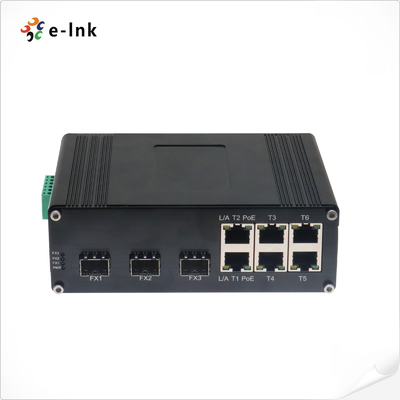

Промышленный 6-портовый быстрый PoE+ коммутатор + 3 оптоволоконных порта 30 Вт/порт, упрочненный
Обзор
Коммутатор серии LNK-IMC306P - это прочный промышленный Ethernet-коммутатор, обеспечивающий 6 Fast Ethernet
портов PoE+ мощностью до 30 Вт каждый и 3 оптоволоконных канала (SFP/SC/FC/ST опционально).
Разработанный для питания IP-камер, беспроводных точек доступа и других устройств средней мощности,
он поддерживает надежную передачу данных и электропитания в суровых условиях. С резервными
входами 48–57 В постоянного тока, креплением на DIN-рейку и широким диапазоном рабочих температур от -40°C до 80°C этот коммутатор
обеспечивает стабильное развертывание сети для удаленных и промышленных приложений.
Особенности
6× портов 10/100Base-TX PoE+ RJ45, до 30 Вт на порт (всего 180 Вт)
3× оптоволоконных порта 100Base-FX, SFP/SC/FC/ST опционально
Энергоэффективный дизайн: IEEE 802.3az EEE, низкое энергопотребление в режиме ожидания (5 Вт)
Промышленная надежность: MTBF >200 000 часов, алюминиевый корпус
Резервные входы питания 48–57 В постоянного тока с защитой от перегрузки и обратной полярности
Широкий диапазон рабочих температур: от -40°C до 80°C для суровых условий
Крепление на DIN-рейку для удобного развертывания в шкафу
Глобальное соответствие: ISO9001, CE, EN55022, IEC ESD/Surge/EFT/RS
Технические характеристики
|
Ethernet
|
|
Стандарты:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3x Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
f/att Power over Ethernet
|
|
Прямая & ФильтрацияСкорость: 14 880 кадров в секунду (10 Мбит/с)
|
148 800 кадров в секунду (100 Мбит/с)
|
|
Память буфера пакетов:
|
|
512 Кбит
|
Тип обработки:
|
|
Store-and-Forward
|
Размер таблицы адресов:
|
|
1024
|
MAC-адреса Интерфейс
|
|
Разъем:
|
|
6
|
-портовый 10/100BASE-T Оптический порт:
|
|
3
|
x 100Base- FX(SFP, SC, FC, ST опционально) Окружающая среда
|
|
Рабочая температура:
|
|
от -40°C до 80°C (от -40°F до 176°F)
|
Температура хранения:
|
|
от -40°C до 85°C (от -40°F до 185°F)
|
Относительная влажность:
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
> 200 000 часов
|
Электрические и механические характеристики
|
|
Входное питание:
|
|
48
|
~57В постоянного тока,Резервное питание (6-контактная клеммная колодка) Потребляемая мощность:
|
|
180
|
Вт макс. (PoE используется)5 Вт макс. (PoE не используется)
|
|
Стандарт:
|
|
IEEE802.3a
|
f/atPoE:
|
|
Состояние каждого порта
|
|
RJ45
|
Порт 1 ~ Порт 6-портовый 10/100BASE-T
|
|
30 Вт макс. на порт (альтернативный режим B)
|
Защита:
|
|
Перегрузка по входу питания:
|
|
Автоматическое восстановление
|
Обратная полярность:
|
|
Присутствует
|
Светодиодные индикаторы:
|
|
Питание:
|
|
P
|
WRСостояние PoE:
|
|
Состояние каждого порта
|
Ethernet (на порт):
|
|
Link/Activity
|
Волокно
|
|
:FX1, FX2, FX3
|
Размеры (ШхГхВ):
|
|
150
|
x 50x 50мм Вес:
|
|
0.
|
6-портовый 10/100BASE-TКорпус:
|
|
Алю
|
миниевый корпусВарианты монтажа:
|
|
DIN-рейка
|
Нормативные одобрения
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Информация для заказа
|
Модель
|
Описание
|
LNK-
|
|
IMC306PПромышленный
|
Ethernet-коммутатор: 6-портовый 10/ 100Base-TX (6 -портовый PoE+) + + 3-портовый 100BASE-FX Волокно, одно LNK-IMC306P-20
|
|
Промышленный
|
Ethernet-коммутатор: 6-портовый 10/ 100Base-TX (6 -портовый PoE+) + + 3-портовый 100BASE-FX Волокно, одно LNK-IMC306PS-20
|
|
Промышленный
|
Ethernet-коммутатор: 6-портовый 10/ 100Base-TX (6 -портовый PoE+) + + 3-портовый 100BASE-FX Волокно, одно LNK-IMC306PF-20
|
|
Промышленный
|
Ethernet-коммутатор: 6-портовый 10/ 100Base-TX (6-портовый PoE+) + + 3-портовый 100BASE-FXВолокно, одно модовое, одно волокно, FC, 20 км LNK-IMC306P-SFP
|
|
Промышленный
|
6-портовый 10/100BASE-T(6 -портовый PoE+) + 3-портовый 100BASE SFPEthernet-коммутатор Опции SFP
|
|
► Опция SFP. Пожалуйста, выберите свой SFP на нашей странице опций SFP
|
► Модуль SFP следует приобретать отдельно.
|
|
Варианты монтажа
|
|
► Установлен кронштейн DIN-рейки по умолчанию.
|
Параметры питания
|
|
►
|
240 Вт/5 А 48 В постоянного тока Блок питания на DIN-рейку. Открытый провод для клеммной колодки.► Блок питания следует приобретать отдельно.
|
|
