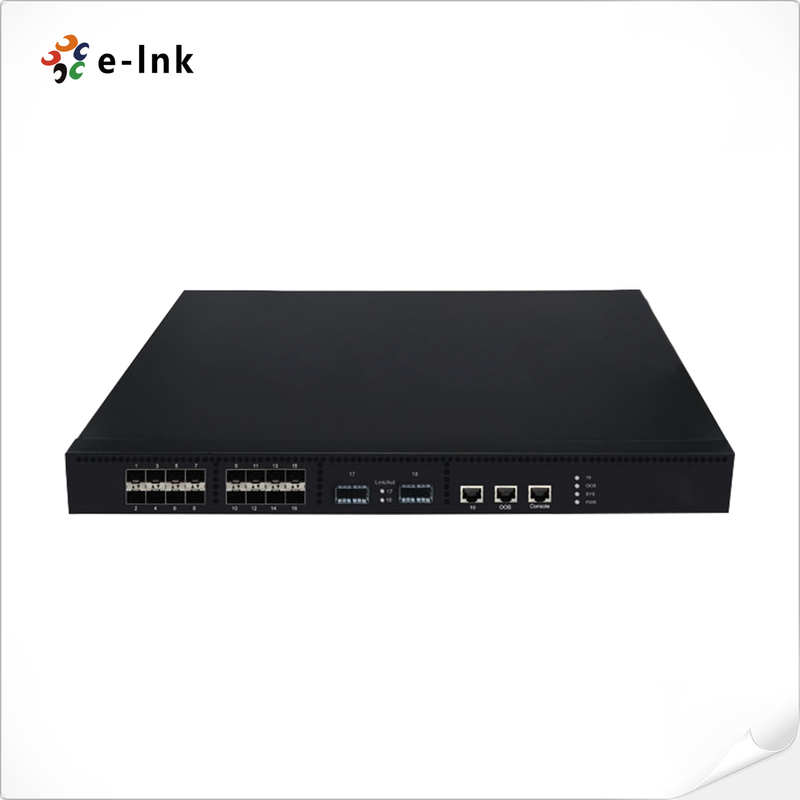

L3 Managed 16-Порт 10G SFP + 2-Port 40G QSFP+ Fiber Коммутатор
Обзор L3 Managed Ethernet Fiber Switch
Коммутатор LNKFS1602 Серия находится на переднем крае технологии коммутации центров обработки данных 10 Gigabit,
предлагая непревзойденную производительность в компактном форм-факторе 1U Top of Rack (TOR).
Благодаря своей передовой архитектуре этот коммутатор обеспечивает исключительную коммутационную способность 484 Гбит/с
и скорость пересылки 360,092 МБ/с, обеспечивая полную скорость пересылки L2/L3 по проводам.
Его инновационная модульная конструкция включает в себя 16 оптических портов 10G SFP+ и два порта восходящей линии связи 40G QSFP+,
а также консольный порт, порт 10/100/1000M RJ45 для управления и порт OOB для управления,
обеспечивая комплексный контроль над сетью. Разработанный для центров обработки данных следующего поколения высокой плотности
и облачных вычислений, LNKFS1602 обеспечивает беспрепятственную агрегацию
и обмен данными с ультранизкой задержкой и непревзойденной надежностью. Его превосходная пропускная способность и
интеллектуальное управление трафиком делают его идеальным для ядер корпоративных сетей, городских сетей,
крупномасштабных интернет-кафе и точек агрегации критической инфраструктуры, устанавливая новые стандарты
производительности и гибкости сети.
Особенности L3 Managed Ethernet Fiber Switch
Доступ к 10G высокой плотности
Пропускная способность объединительной платы 484 Гбит/с, лучшая в отрасли производительность 1U TOR
Пересылка Layer 2/3 со скоростью проводов на уровне 360,092 Мбит/с
16 портов 10G SFP+ и 2 порта 40G QSFP+ для доступа к серверам высокой плотности
Простота обслуживания
Управление через Web, SNMP, Telnet
Поддерживает обновления ПО TFTP/ZMODEM и BootRom
SFP+ с обратной совместимостью с XFP
Гибкая конфигурация портов
Эффективное управление трафиком
Обнаружение шторма широковещательного трафика и управление пакетами IGMP
Ограничение скорости с шагом 1 М
Безопасность и надежность
Защита от DoS/DDoS, спуфинга и вирусов
Аутентификация на основе портов IEEE 802.1x и управление политиками
Ограничения по хостам портов, привязка интерфейса Ethernet для пропускной способности и резервирования
Технические индексы L3 Managed Ethernet Fiber Switch
|
Модель продукта
|
LNK-FS1602HC
|
|
Фиксированный порт
|
16x10G оптических портов SFP+, 2x40G порта QSFP+, 1xконсольный порт, 1x10/100/1000M электрический порт RJ45, 1xпорт OOB
|
|
Консольный порт
|
1
|
|
Пропускная способность объединительной платы
|
484 Гбит/с
|
|
Скорость пересылки пакетов
|
360,092 Мбит/с
|
|
Jumbo Frames
|
12k байт
|
|
Режим передачи
|
Поддержка режима store-forward и режима cut-through
|
|
Маршрут IPv4/IPv6
|
512/256
|
|
Буфер пакетов
|
4 МБ
|
|
VLAN ID
|
4K
|
|
Емкость флэш-памяти
|
32 МБ
|
|
Емкость памяти
|
256 МБ
|
|
ЦП
|
Одноядерный 32-разрядный 600 МГц MIPS
|
|
Спецификация программного обеспечения
|
|
Конфигурация системы
|
Настройка системы
|
Просмотр версии программного обеспечения, использование ЦП, использование памяти
|
|
Настройки сети
|
Настройка адреса управления устройством
|
|
Конфигурация пользователя
|
Настройка имени пользователя и пароля
|
|
Конфигурация журнала
|
Просмотр и загрузка журналов
|
|
Конфигурация TELNET
|
Включение, отключение служб TELNET
|
|
Конфигурация HTTPS
|
Включение, отключение HTTP/HTTPS
|
|
Диагностический тест
|
PING,TRACEROUTE
|
|
Конфигурация порта
|
Физический порт
|
Настройка скорости порта, режима управления потоком, максимальной длины кадра
|
|
Подавление шторма
|
Настройка широковещательной рассылки, неизвестной многоадресной рассылки, неизвестной одноадресной рассылки
|
|
скорость линии
|
Запись конфигурации, скорость выхода, скорость всплеска
|
|
Зеркалирование портов
|
Поддерживает до 4 групп изображений
|
|
Агрегирование каналов
|
Поддерживает до 16 наборов статического LACP, поддерживает динамический LACP
|
|
Изоляция портов
|
Поддерживает до 8 групп изоляции Uplink, Downlink
|
|
Статистика портов
|
|
|
Двухслойная конфигурация
|
Конфигурация VLAN
|
Режим порта, PVID, конфигурация списка тегов/нетегов, создание VLAN
|
|
mac-vlan
|
|
|
protocol-vlan
|
Поддержка на основе ETHERII, SNAP, LLC frame type VLAN
|
|
voice-vlan
|
|
|
Конфигурация MAC
|
Статическая конфигурация MAC, динамический запрос MAC
|
|
Конфигурация MSTP
|
Поддержка STP, RSTP, MSTP (802.1s) три протокола
|
|
IGMP-snooping
|
Статическая конфигурация многоадресной рассылки
|
|
DHCP-snooping
|
Поддержка статической привязки, динамическое обнаружение ARP, проверка адреса источника IP
|
|
Конфигурация ERPS-Ring
|
|
|
Конфигурация GMRP
|
|
|
Кибербезопасность
|
Контроль доступа
|
Установите правила доступа для этого устройства
|
|
Настройки защиты от атак
|
Отбрасывание сообщений PING, атака DOS, настройка скорости приема пакетов ЦП
|
|
Настройки ACL
|
На основе конфигурации MAC и IP ACL можно настроить ACL для вступления в силу
|
|
Расширенная конфигурация
|
Настройки QOS
|
Поддержка SP, WRR, DRR конфигурации планирования;
8 очередей отправки на порт, отображающих 802.1p 8 приоритетов;
Поддержка сопоставления очереди DSCP;
|
|
Настройки LLDP
|
|
|
Настройки SNMP
|
Поддержка SNMP v1, v2c, v3 версии
|
|
Обслуживание системы
|
Управление файлами конфигурации
|
Просмотр, загрузка, скачивание файла конфигурации
|
|
Сохранить конфигурацию
|
|
|
Перезагрузить устройство
|
|
|
Сброс
|
|
|
Обновление онлайн
|
|
|
Физические характеристики
|
|
Размеры (ДхШхВ)
|
440 мм *285 мм * 44 мм
|
|
Характеристики электропитания
|
AC:90 В～290 В
|
|
Мощность
|
≤110 Вт
|
|
Индикатор
|
Индикация питания, индикация системы, инструкции по подключению/отправке и получению
|
|
Температура окружающей среды / влажность
|
Рабочая температура: 0 ° C ~ 50 ° C (0 м ~ 1800 м) Температура хранения: -40 ° C ~ +70 ° C, относительная влажность: 5% относительной влажности ~ 95% относительной влажности, без конденсации
|
Гарантия качества и сертификат L3 Managed Ethernet Fiber Switch
|
Гарантия
|
3 года
|
|
Сертификаты
|
ROHS
|
|
Директива Европейского сообщества (CE) по электромагнитной совместимости: Это оборудование было протестировано и признано соответствующим требованиям защиты европейского стандарта излучения EN55022/EN60555-2 и общего европейского стандарта помехоустойчивости EN50082-1.
ЭМС:
EN55022(1988)/CISPR-22(1985), класс A EN60555-2(1995), класс A
EN60555-3
IEC1000-4-2(1995),4K V CD, 8KV, AD
IEC1000-4-3(1995),3V/m
IEC1000-4-4(1995),1KV – (линия электропитания), 0,5KV – (сигнальная линия)
|
|
Федеральная комиссия по связи (FCC): Это оборудование было протестировано и признано соответствующим ограничениям для вычислительного устройства класса A в соответствии с подразделом J части 15 Правил FCC, которые предназначены для обеспечения разумной защиты от таких помех при работе в коммерческой среде.
|
Информация для заказа L3 Managed Ethernet Fiber Switch
|
Модель
|
Описание
|
|
|
LNK-FS1602HC
|
L3 Managed Switch: 16x10G оптических портов SFP+, 2x40G порта QSFP+, 1xконсольный порт, 1x10/100/1000M электрический порт RJ45, 1xпорт OOB
|
Послепродажное обслуживание и гарантийная политика
Он состоит из онлайн-обслуживания клиентов и телефонного обслуживания клиентов, предоставляя консультации по продуктам,
удаленную техническую поддержку, услуги по техническому обслуживанию и приемке.
Политика обслуживания: Замена в течение трех месяцев и гарантия на три года.
Замена: В течение трех месяцев после покупки серии продуктов, после тестирования неисправности продукта
техниками и повреждения, вызванные не стихийными бедствиями, покупатель может напрямую
обратиться в пункт покупки для замены продуктов того же типа или продуктов со сравнимыми характеристиками.
Если при тестировании продукта не возникло проблем, оригинальный образец будет возвращен.
Гарантия: Повреждения, вызванные не стихийными бедствиями, бесплатный гарантийный срок нашей компании составляет 1 год.
[Следующие обстоятельства не подпадают под действие замены и бесплатного обслуживания]
1. Повреждения, вызванные эксплуатацией и техническим обслуживанием, не соответствующими инструкциям в руководстве по продукту.
2. Повреждения, вызванные человеческим фактором, такие как неподходящее входное напряжение, попадание воды и поломка.
3. Повреждение продуктов, вызванное стихийными бедствиями, такими как молнии, землетрясения, пожары и т. д.
3. Несанкционированное изменение встроенных настроек или ремонт без разрешения компании.
4. Продукты, выходящие за рамки бесплатного обслуживания.
5. Повреждения, вызванные транспортировкой, погрузкой и разгрузкой во время ремонта, отправленного клиентами.
6. Штрих-код продукта или модель на гарантийном талоне продукта не соответствуют самому продукту.
7. Неисправность или повреждение, вызванные другими непроблемами продукта, такими как дизайн, технология, производство и качество.
