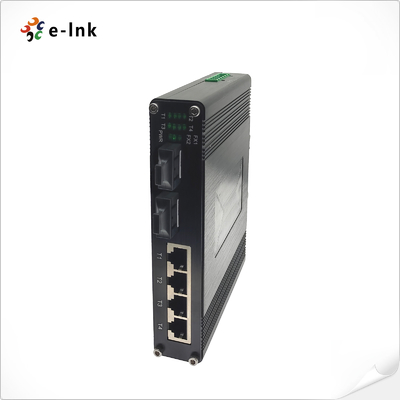

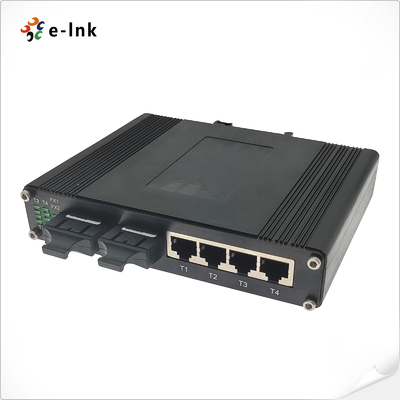

Промышленный 4-портный гигабитный RJ45 + 2-портный гигабитный волокнистый эфирный переключатель
Обзор
LNK-IMC204G - это отвержденный 4-портный 10/100/1000Base-TX + 2-портный 1000Base-FX
промышленный коммутатор Ethernet, предназначенный для надежной высокоскоростной передачи данных в суровых условиях
Порты RJ45 поддерживают автоматическое ведение переговоров, полный/полудуплекс и автоматический MDI/MDIX,
при этом волокнистые порты поддерживают одномодные или многомодные модули SFP, SC, FC или ST.
избыточные входы питания 12 ~ 58VDC, варианты DIN-Rail и настенного монтажа, а также рабочая
температурный диапазон от -40°C до 80°C, этот переключатель идеально подходит для IP-камер, беспроводной связи
и интеграции промышленных сетей на удаленных площадках.
Особенности
4× Гигабитные порты RJ45 с автоматической поддержкой MDI/MDIX и полного/полудуплекса
2 × 1000Base-X волокна портов (SFP/SC/FC/ST необязательно)
Поддерживает IEEE802.3x Управление потоком и энергоэффективный Ethernet (EEE)
Избыточные входы питания 12 ~ 58VDC с перегрузкой и защитой от обратной полярности
Установка DIN-Rail или настенная установка
Широкая рабочая температура: -40°C ~ 80°C
Сохранение и переадресация с 1Мбитным пакетовым буфером и 2048 MAC-адресами
Компактный корпус из алюминия промышленного класса
Светодиодные индикаторы питания, Ethernet-ссылки/активности и состояния волоконных волокон
Сертифицированное соответствие требованиям EMC и безопасности (EN55022, EN55024, IEC 61000-4 серии)
Технические индексы
|
Ethernet
|
|
Стандарты
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Энергоэффективный Ethernet (EEE)
|
|
IEEE802.3x Управление потоком
|
|
Вперед&ФильтрСсылки Ставка:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Пакетная буферная память:
|
1M бит
|
|
Тип обработки:
|
Сохранение и пересылка
|
|
Размер таблицы адресов:
|
2048 MAC-адреса
|
|
Интерфейс
|
|
Коннектор:
|
4 x RJ45
|
|
Оптический порт:
|
2 х 1000 База-FX (SFP, SC, FC, ST необязательно)
|
|
Экологические
|
|
Рабочая температура:
|
-40°C до 80°C (-40°F до 176°F)
|
|
Температура хранения:
|
-40°C до 85°C (-40°F до 185°F)
|
|
Относительная влажность:
|
Неконденсирующее от 5% до 95%
|
|
MTBF
|
> 200 000 часов
|
|
Электрические и механические
|
|
Сила ввода:
|
12 ~ 58VDC , Избыточная мощность (6-принтовый терминальный блок)
|
|
Потребление энергии:
|
5 Вт максимум.
|
|
Защита:
|
|
Перегрузка питания:
|
Автоматическое перезагрузка
|
|
Обратная полярность:
|
В настоящее время
|
|
Светодиодные индикаторы
|
|
Мощность:
|
Статус Power1, Power2
|
|
Ethernet ((По порту):
|
Связь/Деятельность
|
|
Волоконный порт:
|
FX1, FX2
|
|
Размеры (WxDxH):
|
150 x115 x30 мм
|
|
Вес:
|
0.5В кг
|
|
Оружейный корпус:
|
Алюминиевый корпус
|
|
Варианты монтажа:
|
DIN-Rail/Стенная установка
|
|
Разрешения по правилам
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, класс А
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (всплеск)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Информация о заказе
|
Модель
|
Описание
|
|
ЛНК...IMC204G
|
Промышленный Ethernet Switch: 4-порт 10/100/1000База-TX+ 2 порта 1000BASE-FX Волокно, мультимод, двойная волокна, SC,550m
|
|
LNK-IMC204G-20
|
Промышленный Ethernet Switch: 4-порт 10/100/1000База-TX+ 2 порта 1000BASE-FX Волокно, одномодный, двойной волокна, SC, 20 км
|
|
LNK-IMC204GS-20
|
Промышленный Ethernet Switch: 4-порт 10/100/1000База-TX+ 2 порта 1000BASE-FX Волокно, одномодный, одноволокно, SC, 20 км
|
|
LNK-IMC204GF-20
|
Промышленный Ethernet Switch: 4-порт 10/100/1000База-TX+ 2 порта 1000BASE-FX Волокно, одиночное Режим, одноволоконный, FC, 20 км
|
|
LNK-IMC204G-SFP
|
Промышленный4- порт 10/100/1000BASE-T + 1-порт 1000Переключатель Ethernet BASE SFP
|
|
Варианты монтажа
|
Установлена поддержка по умолчанию DIN-Rail; включена поддержка на стенке.
|
|
Опции питания
|
►24В/1А.24VDC DIN-Rail Power Supply. Открытый провод для терминального блока.
|
|
Поставки питания покупаются отдельно.
|
