Промышленный 4-портовый 10/100T + 2-портовый 100FX Ethernet коммутатор с резервным питанием
Обзор

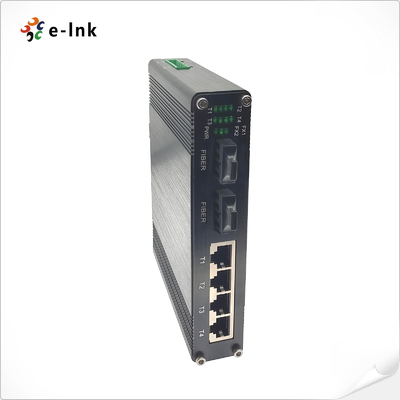

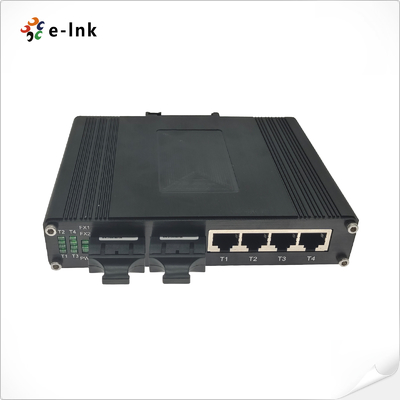

Коммутатор LNK-IMC204 представляет собой защищенный 4-портовый 10/100Base-T + 2-портовый 100Base-FX промышленный
Ethernet коммутатор, обеспечивающий надежную передачу данных в суровых условиях. Каждый порт RJ45
поддерживает полный/полудуплекс, Auto MDI/MDIX, в то время как оптоволоконные порты поддерживают одномодовые или
многомодовые SFP, SC, FC или ST модули. С резервными входами питания постоянного тока, вариантами установки на DIN-рейку и
на стену, а также широким диапазоном рабочих температур от -40°C до 80°C, этот коммутатор идеально подходит для IP
камер, беспроводных точек доступа и сетей промышленной автоматизации в удаленных
местах.
Особенности
4× 10/100Base-T RJ45 порта с Auto MDI/MDIX, поддержкой полного/полудуплекса
2× 100Base-FX оптоволоконных порта (SFP/SC/FC/ST опционально)
Поддержка управления потоком IEEE802.3x и энергоэффективного Ethernet (EEE)
Резервные входы питания 12~58 В постоянного тока с защитой от перегрузки и обратной полярности
Установка на DIN-рейку или на стену
Широкий диапазон рабочих температур: -40°C ~ 80°C
MTBF > 200 000 часов для долгосрочной надежности
Коммутация с промежуточным хранением с буфером пакетов 512K и 1024 MAC-адресами
Компактный металлический корпус для промышленной прочности
Светодиодные индикаторы для питания, активности Ethernet и состояния оптоволокна
Сертифицированное соответствие EMC и безопасности (EN55022, EN55024, серия IEC 61000-4)
Технические характеристики
|
Ethernet
|
|
Стандарты:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Энергоэффективный Ethernet (EEE)
|
|
IEEE802.3X Управление потоком
|
|
Пересылка & ФильтрацияСкорость: 14 880 пакетов в секунду (10 Мбит/с)
|
148 800 пакетов в секунду (100 Мбит/с)
|
|
Память буфера пакетов:
|
|
512K
|
бит Тип обработки:
|
|
С промежуточным хранением
|
Размер таблицы адресов:
|
|
1024
|
MAC-адреса Интерфейс
|
|
Разъем:
|
|
4
|
-портовый 10/100BASE-T + 1-портовый 10 Оптический порт:
|
|
2
|
x 100Base-X (SFP, SC, FC, ST опционально) Окружающая среда
|
|
Рабочая температура:
|
|
-40°C to 80°C (-40°F to 176°F)
|
Температура хранения:
|
|
-40°C to 85°C (-40°F to 185°F)
|
Относительная влажность:
|
|
от 5% до 95% без конденсации
|
MTBF
|
|
> 200 000 часов
|
Электрические и механические характеристики
|
|
Входное питание:
|
|
12~58
|
В постоянного тока,Резервное питание (6-контактная клеммная колодка) Потребляемая мощность:
|
|
5 Вт макс.
|
Защита:
|
|
Перегрузка по входу питания:
|
|
Автоматическое восстановление
|
Обратная полярность:
|
|
Присутствует
|
Светодиодные индикаторы:
|
|
Питание:
|
|
Состояние Power1, Power2
|
Ethernet (на порт):
|
|
Link/Activity (Связь/Активность)
|
Оптоволоконный порт
|
|
:FX1, FX2
|
Размеры (ШхДхВ):
|
|
150
|
x 30x 30мм Вес:
|
|
0.
|
5кгКорпус:
|
|
Металлический корпус
|
Варианты монтажа:
|
|
DIN-рейка / Настенный монтаж
|
Нормативные одобрения
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Класс A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Информация для заказа
|
Модель
|
Описание
|
LNK-
|
|
IMC204Промышленный
|
Ethernet коммутатор: 4-портовый 10/ 100BASE SFP Ethernet коммутатор + 2-портовый 100BASE-FXОптоволокно, одномодовое, одинарное оптоволокно, FC, 20KM LNK-IMC204-20
|
|
Промышленный
|
Ethernet коммутатор: 4-портовый 10/ 100BASE SFP Ethernet коммутатор + 2-портовый 100BASE-FXОптоволокно, одномодовое, одинарное оптоволокно, FC, 20KM LNK-IMC204S-20
|
|
Промышленный
|
Ethernet коммутатор: 4-портовый 10/ 100BASE SFP Ethernet коммутатор + 2-портовый 100BASE-FXОптоволокно, одномодовое, одинарное оптоволокно, FC, 20KM LNK-IMC204F-20
|
|
Промышленный
|
Ethernet коммутатор: 4-портовый 10/ 100BASE SFP Ethernet коммутатор + 2-портовый 100BASE-FXОптоволокно, одномодовое, одинарное оптоволокно, FC, 20KM LNK-IMC204-SFP
|
|
Промышленный
|
4-портовый 10/100BASE-T + 1-портовый 100BASE SFP Ethernet коммутатор Варианты монтажа
|
|
► По умолчанию установлена скоба для DIN-рейки; в комплект входит скоба для настенного монтажа.
|
Варианты питания
|
|
►
|
24В постоянного тока Блок питания для DIN-рейки. Открытый провод для клеммной колодки.1А 24В постоянного тока Блок питания для DIN-рейки. Открытый провод для клеммной колодки.► Блок питания приобретается отдельно.
|
|

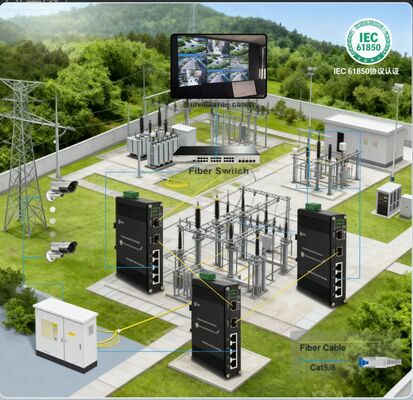

Применение
|
